NIEDAX - Ankerschiene, C-Profil SW 22 mm, 41x41x6000 mm, t=2,5 mm, ge

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 078653
Länge - 6000 mm
Breite - 41 mm
Höhe - 41 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

6 Meter
Produkt vom Umtausch ausgeschlossen

EAN

4013339078653

Sonepar Artikelnummer

120557925

Hersteller Artikelnummer

078653

Hersteller Typ

2996Z/6 E3L

Hersteller Artikel Nr.:

078653

Länge:

6000 mm

Breite:

41 mm

Höhe:

41 mm

Profilform:

C-Profil

Werkstoff:

rostfreier Stahl

Werkstoffgüte:

rost- und säurebeständiger Stahl

Oberflächenschutz:

sonstige

Schlitzbreite:

22 mm

Materialstärke:

2.5 mm

Ausführung:

Einfachprofil

Art der Lochung:

3 Seiten gelocht

Lochbreite:

13 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

6.98 cm4

Flächenträgheitsmoment lz:

9 cm4

Widerstandsmoment Wy:

3.02 cm³

Widerstandsmoment Wz:

4.39 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Edelstahl

Gewicht:

2.4264 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

2.423 kg

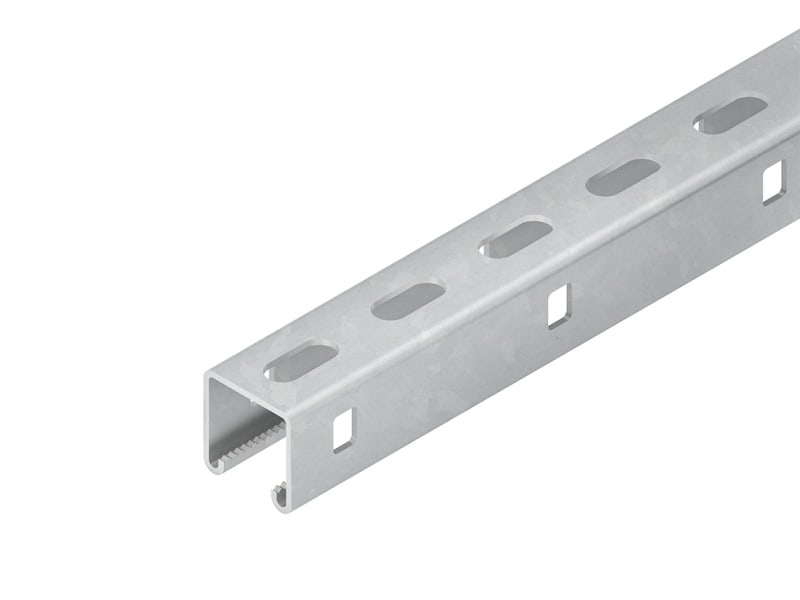

Ankerschiene Modell 2996Z, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M...-22 E5 und Schrauben bitte separat bestellen. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 88/96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 41 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 6000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
