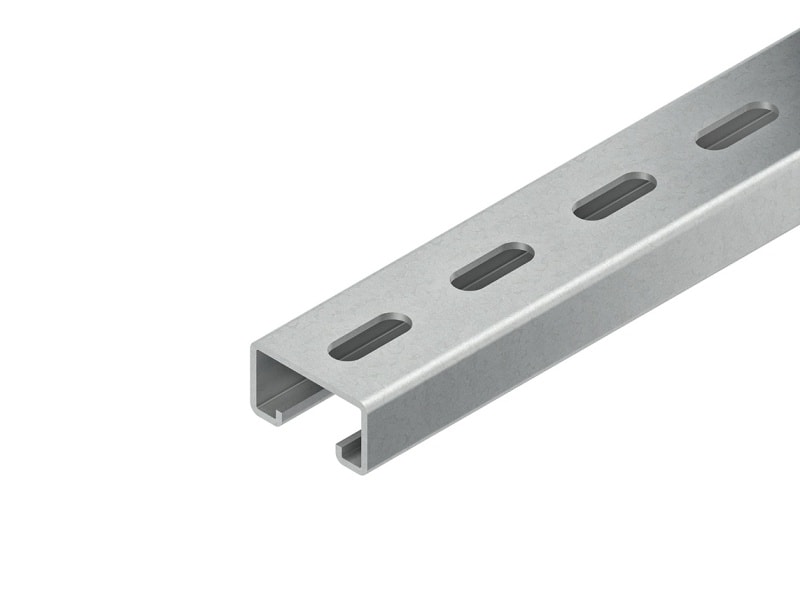

NIEDAX - Ankerschiene C-Profil SW 22 mm 48x26x0,2m t=2,5 mm gelocht

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 193400
Länge - 200 mm
Breite - 48 mm
Höhe - 26 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013339193400

Sonepar Artikelnummer

120409534

Hersteller Artikelnummer

193400

Hersteller Typ

2991/200 FL

Hersteller Artikel Nr.:

193400

Länge:

200 mm

Breite:

48 mm

Höhe:

26 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

22 mm

Materialstärke:

2.5 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

2.78 cm4

Flächenträgheitsmoment lz:

9.51 cm4

Widerstandsmoment Wy:

1.87 cm³

Widerstandsmoment Wz:

3.96 cm³

Geeignet für Funktionserhalt:

Nein

Farbe:

Zink

Gewicht:

0.48059 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

0.481 kg

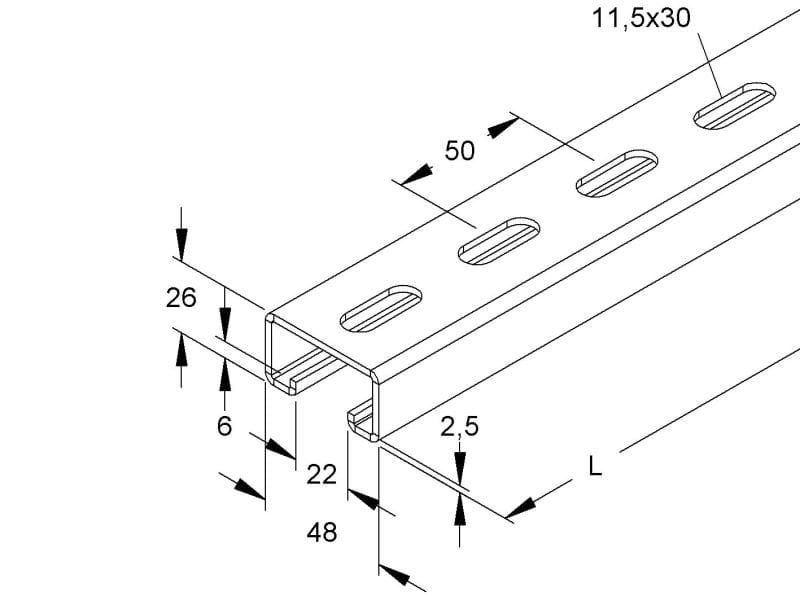

Ankerschiene Modell 2991, C-Profil, gelocht. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 2991 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 50 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 26 x 48 x 2,5 mm Schlitzweite : 22 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 200 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
