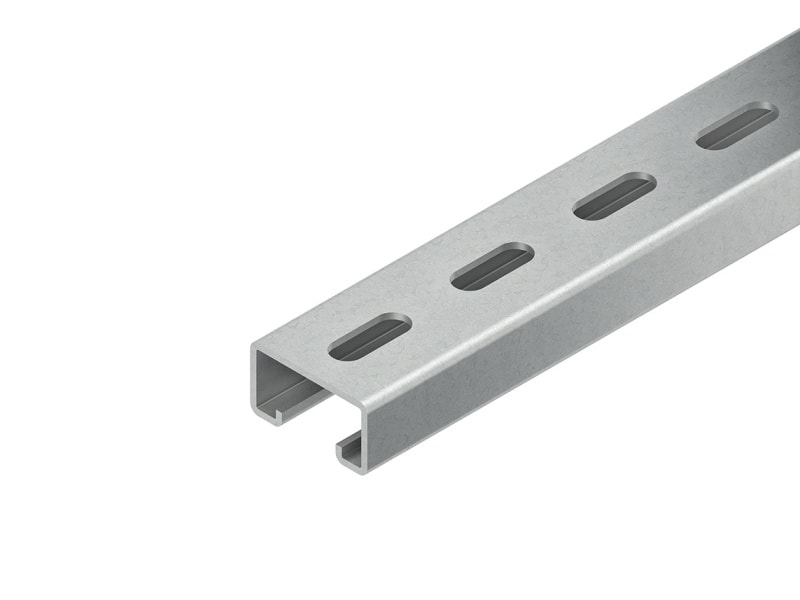

NIEDAX - Ankerschiene C-Profil SW 22 mm 48x26x0,4m t=2,5 mm gelocht

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 193707
Länge - 400 mm
Breite - 48 mm
Höhe - 26 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013339193707

Sonepar Artikelnummer

120409536

Hersteller Artikelnummer

193707

Hersteller Typ

2991/400 FL

Hersteller Artikel Nr.:

193707

Länge:

400 mm

Breite:

48 mm

Höhe:

26 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

22 mm

Materialstärke:

2.5 mm

Ausführung:

Einfachprofil

Art der Lochung:

Rücken gelocht

Lochbreite:

11.5 mm

Mit Zahnung:

Nein

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

2.78 cm4

Flächenträgheitsmoment lz:

9.51 cm4

Widerstandsmoment Wy:

1.87 cm³

Widerstandsmoment Wz:

3.96 cm³

Geeignet für Funktionserhalt:

Farbe:

Zink

Gewicht:

0.96107 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

0.961 kg

Ankerschiene Modell 2991, C-Profil, gelocht. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 2991 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 50 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 26 x 48 x 2,5 mm Schlitzweite : 22 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 400 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
