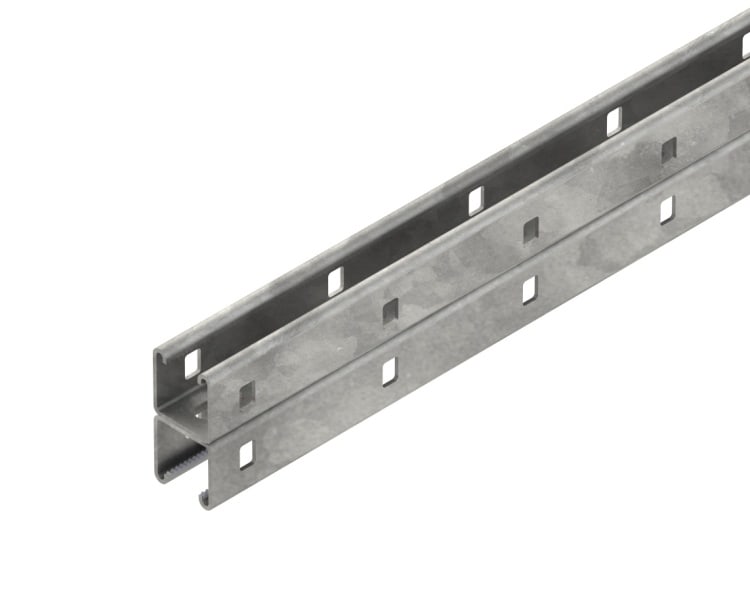

NIEDAX - Ankerschiene, doppel C-Profil SW 22 mm, 41x41x4500 mm, t=2,5

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 960705
Länge - 4500 mm
Breite - 41 mm
Höhe - 82 mm
Profilform - C-Profil

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

4013339960705

Sonepar Artikelnummer

120557931

Hersteller Artikelnummer

960705

Hersteller Typ

2996ZD/4500 FL

Hersteller Artikel Nr.:

960705

Länge:

4500 mm

Breite:

41 mm

Höhe:

82 mm

Profilform:

C-Profil

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

feuerverzinkt

Schlitzbreite:

22 mm

Materialstärke:

2.5 mm

Ausführung:

Doppelprofil

Art der Lochung:

3 Seiten gelocht

Lochbreite:

13 mm

Mit Zahnung:

Abbrechbar:

Nein

Flächenträgheitsmoment ly:

35.25 cm4

Flächenträgheitsmoment lz:

18 cm4

Widerstandsmoment Wy:

8.59 cm³

Widerstandsmoment Wz:

8.78 cm³

Geeignet für Funktionserhalt:

Nein

Gewicht:

23.8984 kg

Herkunftsland:

Zolltarifnummer:

73269098

Gewicht:

23.939 kg

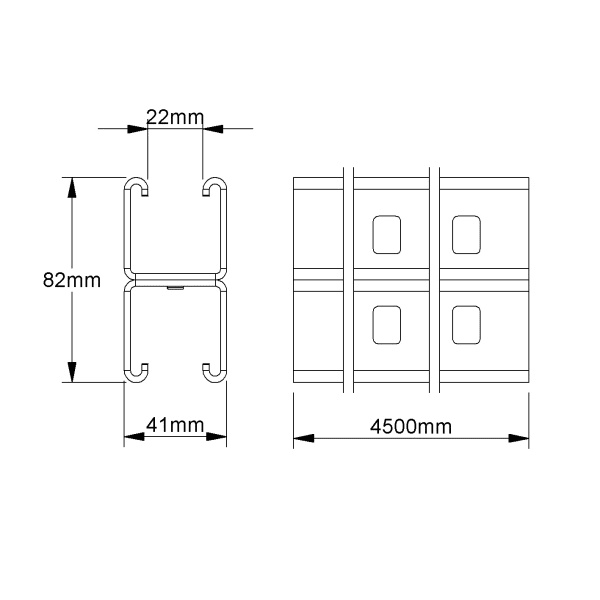

Ankerschiene Modell 2996ZD, doppelt, vernietet, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M...-22 F und Schrauben oder Hammerkopfschraube HMZ M.../.. F bitte separat bestellen. Passende Bügelschellen (BU.. und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKCED 96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 82 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 4500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

RoHS-Erklärung

PDF

Produktdatenblatt

Deeplink Produktseite

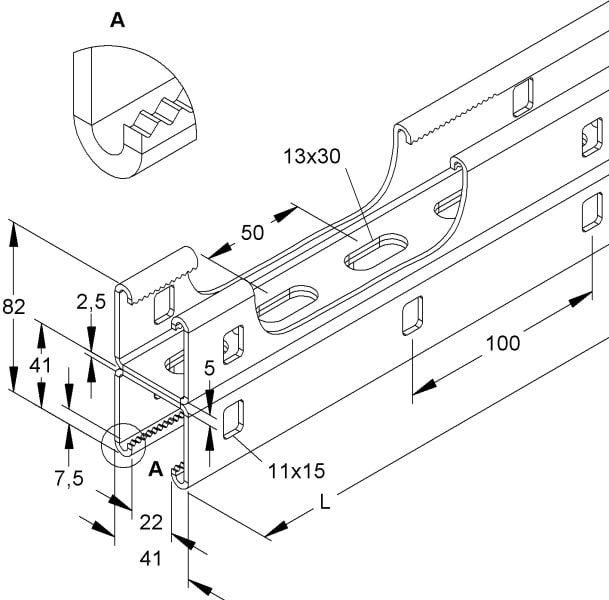

Maßzeichnung
