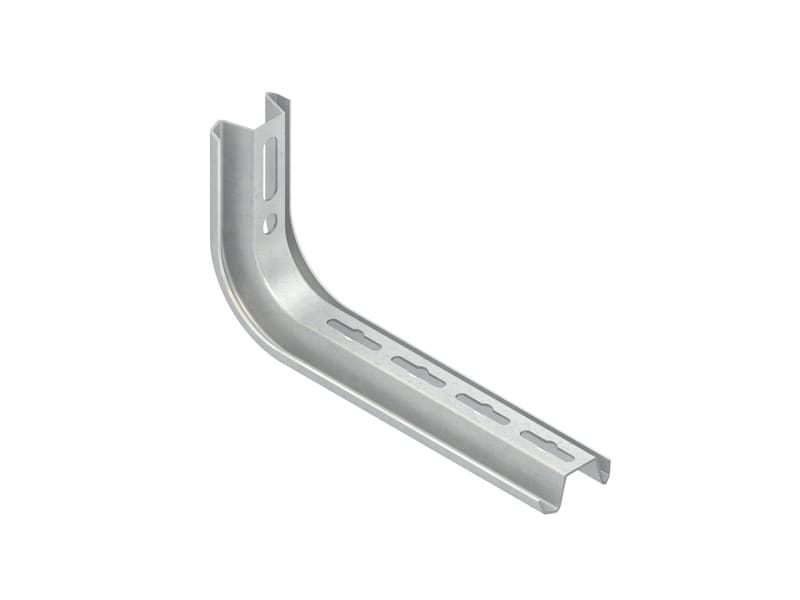

NIEDAX - Ausleger/Hängestiel, 132x163 mm, 1,5 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 329106
Länge - 163 mm
Breite - 57 mm
Höhe - 132 mm
Geeignet für Kabeltragsystembreite - 50 .. 100 mm
Verpackung und Lieferbedingungen
20 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339329106
Sonepar Artikelnummer
120564922
Hersteller Artikelnummer
329106
Hersteller Typ
TKS 100 E3
Hersteller Artikel Nr.:
329106
Länge:
163 mm
Breite:
57 mm
Höhe:
132 mm
Geeignet für Kabeltragsystembreite:
50 .. 100 mm
Ausführung:
Wand- und Stielausleger
Werkstoff:
rostfreier Stahl
Oberflächenschutz:
sonstige
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
1500 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
Edelstahl 304 (1.4301)
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Edelstahl
Herkunftsland:
DE
Zolltarifnummer:
73089059
Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 E3 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 E3 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Abmessungen (ca. Maße) H x B x L : 132 x 57 x 163 mm Tragfähigkeit F bei L/2 : 1,5 kN im System geprüft Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
