NIEDAX - Ausleger/Hängestiel, 132x163 mm, 1,5 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 815500
Länge - 163 mm
Breite - 57 mm
Höhe - 132 mm
Geeignet für Kabeltragsystembreite - 50 .. 100 mm
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339815500
Sonepar Artikelnummer
120564923
Hersteller Artikelnummer
815500
Hersteller Typ
TKS 100 F
Hersteller Artikel Nr.:
815500
Länge:
163 mm
Breite:
57 mm
Höhe:
132 mm
Geeignet für Kabeltragsystembreite:
50 .. 100 mm
Ausführung:
Doppelausleger
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
1500 N
Geeignet für Funktionserhalt:
Ja
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059

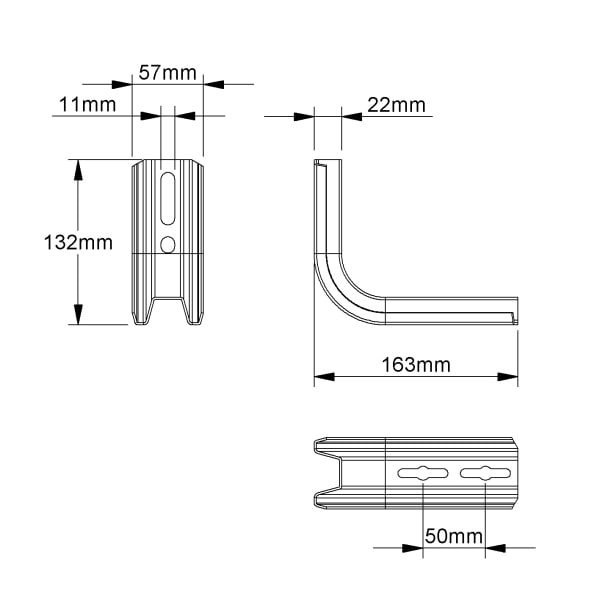

Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 F bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 F ebenfalls erforderlich. Befestigungsschraube SKM 10X70 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 132 x 57 x 163 mm Tragfähigkeit F bei L/2 : 1,5 kN im System geprüft Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
