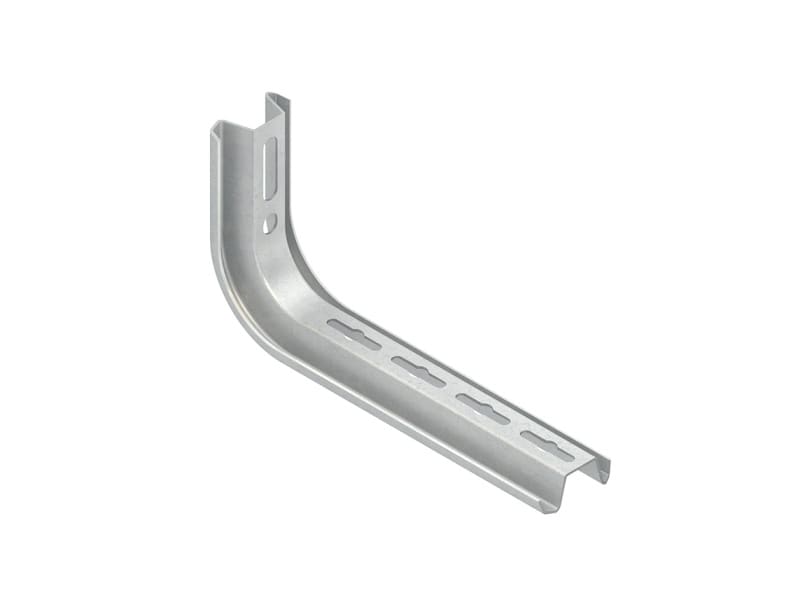

NIEDAX - Ausleger/Hängestiel, 132x313 mm, 0,9 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 184200
Länge - 313 mm
Breite - 57 mm
Höhe - 132 mm
Geeignet für Kabeltragsystembreite - 50 .. 250 mm
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339184200
Sonepar Artikelnummer
120383969
Hersteller Artikelnummer
184200
Hersteller Typ
TKS 250
Hersteller Artikel Nr.:
184200
Länge:
313 mm
Breite:
57 mm
Höhe:
132 mm
Geeignet für Kabeltragsystembreite:
50 .. 250 mm
Ausführung:
Wand- und Stielausleger
Werkstoff:
Stahl
Oberflächenschutz:
bandverzinkt
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
900 N
Geeignet für Funktionserhalt:
Ja
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
0.520 kg

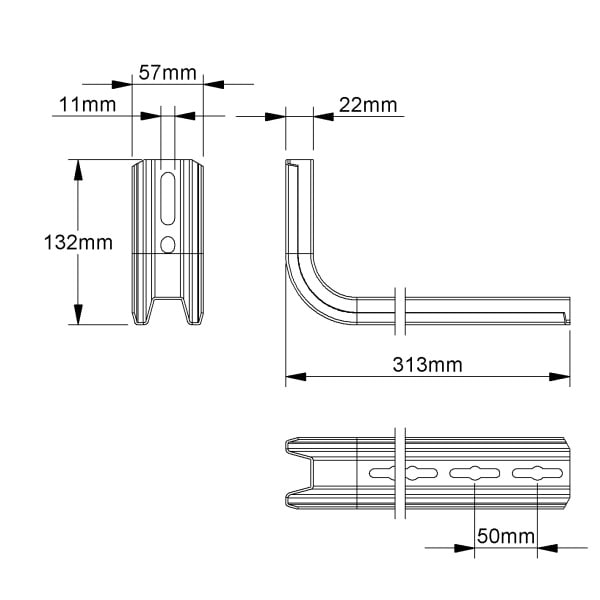

Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 132 x 57 x 313 mm Tragfähigkeit F bei L/2 : 0,9 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
