Gitterrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Verbinder

Trennprofile

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 98 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Befestigungsart

Werkstoff

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Oberflächenschutz

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Trennsteg, 98x3000 mm, t=0,9 mm

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 80 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennsteg, 80x3000 mm, t=0,9 mm

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Gitterrinnen mit 2 seitlichen Längsdrähten, einschließlich 2 Hakenschrauben VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem mittigen seitlichen Längsdrahtabstand von <= 41 mm Zubehör : 2 x GRSM 6 F Bedarf : 2 Stück je Stoßstelle Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Hakenschrauben : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Gitterrinnendraht

Gelenkverbinder

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Die Gitterrinnen können nur mit der im Lieferumfang enthaltenen Sonderflanschmutter montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen mit einem Draht-Ø 3,5 - 6 mm Abmessungen (ca. Maße) Länge L x Breite B : 22 x 12 mm Drahtmittenabstand : 11 mm Gewinde : M 6 Gewindelänge : 15 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gitterrinnen-Universalverb., zweiteilig, m. gr. Flanschm.

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Gitterrinnen, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bauform

Geeignet für Steigeleiter

Trennstegbefestigungsklemme

Formstückverbinder, zur bauseitigen Erstellung von Gitterrinnen Formstücken. Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 19,5 x 21 x 25 mm für Draht-Ø : 5,8 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Formstückverbinder, für MTC Gitterrinne, Draht-Ø 6 mm

Trennstegbefestigungsklemme, zur Befestigung der Trennstege mittels Klemmfunktion an den Querdrähten der Gitterrinne, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendung für : alle Gitterrinnen Abmessungen (ca. Maße) Breite B x Länge L x Materialstärke t : 13 x 40 x 2 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

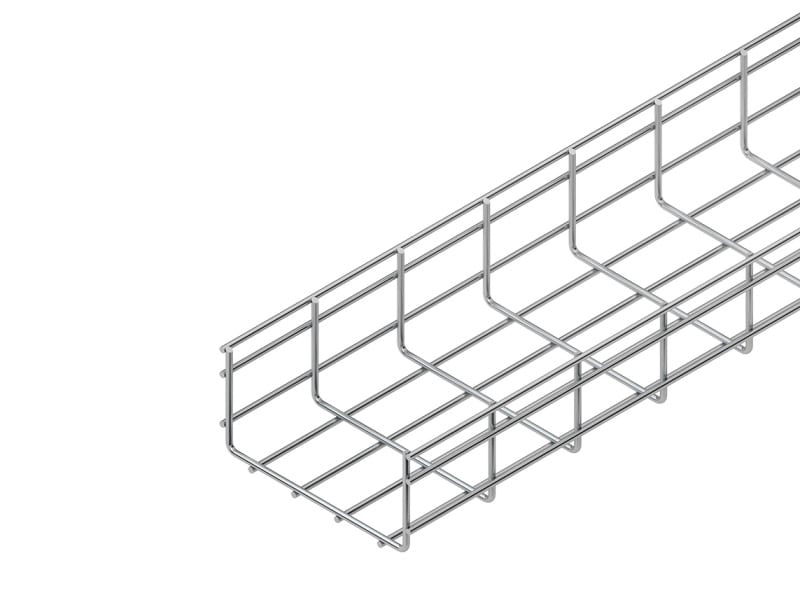

Gitterrinne nach DIN IEC 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 105 x 200 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 20036 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Profilform

Breite

Höhe

Integrierte Trennwand

Arbeitslänge

Drahtdurchmesser Längsseite

Drahtdurchmesser Querseite

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m

niedax-gitterrinne-u-formig-105x200x3000-ds-quer-6-0mm-langs-6-0mm

Gitterrinne, U-förmig, 105x200x3000, DS: quer 6,0mm längs 6,0mm

Gitterrinnenverbinder, einschließlich Flachrundkopfschraube nach DIN 603 und verzahnter Flanschmutter nach DIN EN 1661, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Für eine optimale Belastung der Gitterrinne MTS.. beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Verwendbar für : Gitterrinnen MTS.. mit einem Draht-Ø 6 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Gitterrinne, U-förmig, 105x200x3000, DS: quer 6,0mm längs 6,0mm

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Gitterrinne, U-förmig, 105x200x3000, DS: quer 6,0mm längs 6,0mm

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
