Gitterrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Verbinder

Trennprofile

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Gitterrinnen, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm Werkstoff Klemme : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Bauform

Geeignet für Kabelleiter

Befestigungsart

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelrinne

Geeignet für Steigeleiter

Geeignet für Funktionserhalt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Trennstegbefestigungsklemme

Montageanleitung

Logistik

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigen Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Verwendbar für : begehbare Kabelrinnen - Dieser Trennsteg ist nicht geeignet zur Unterstützung der begehbaren Deckel! Abmessungen (ca. Maße) Höhe H x Umkantung : 47 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Rostfreier Stahl, gebeizt

Farbe

Trennsteg, 47x3000 mm, t=0,75 mm

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen sowie für Industriekanäle (hier im System ''VDE zertifiziert!''), zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. verschrauben, einschließlich anteilmäßigen Befestigungszubehör. Zur Verwendung im Funktionsbereich bitte Zusatzvorschriften beachten! VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen/-leitern Weitspannrinnen/-leitern Trennprofilhalter Industriekanäle LI.. hier im System ''VDE zertifiziert!'' Abmessungen (ca. Maße) H x Umkantung : 55 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennsteg t=0,75mm 55x3000mm

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Gitterrinnen mit 2 seitlichen Längsdrähten, einschließlich 2 Hakenschrauben VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem mittigen seitlichen Längsdrahtabstand von <= 41 mm Zubehör : 2 x GRSM 6 V Bedarf : 2 Stück je Stoßstelle Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Hakenschrauben : Stahl, galvanisch verzinkt nach DIN EN ISO 4042

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Gitterrinnendraht

Gelenkverbinder

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Die Gitterrinnen können nur mit der im Lieferumfang enthaltenen Sonderflanschmutter montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen mit einem Draht-Ø 3,5 - 6 mm Abmessungen (ca. Maße) Länge L x Breite B : 22 x 12 mm Drahtmittenabstand : 11 mm Gewinde : M 6 Gewindelänge : 15 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Gitterrinnen-Universalverb., zweiteilig, m. gr. Flanschm.

Formstückverbinder, zur bauseitigen Erstellung von Gitterrinnen Formstücken. Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 19,5 x 21 x 25 mm für Draht-Ø : 5,8 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Formstückverbinder, für MTC Gitterrinne, Draht-Ø 6 mm

Trennstegbefestigungsklemme, zur Befestigung der Trennstege mittels Klemmfunktion an den Querdrähten der Gitterrinne, einschließlich anteilmäßigem Befestigungszubehör. Verwendung für : alle Gitterrinnen Abmessungen (ca. Maße) Breite B x Länge L x Materialstärke t : 13 x 40 x 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

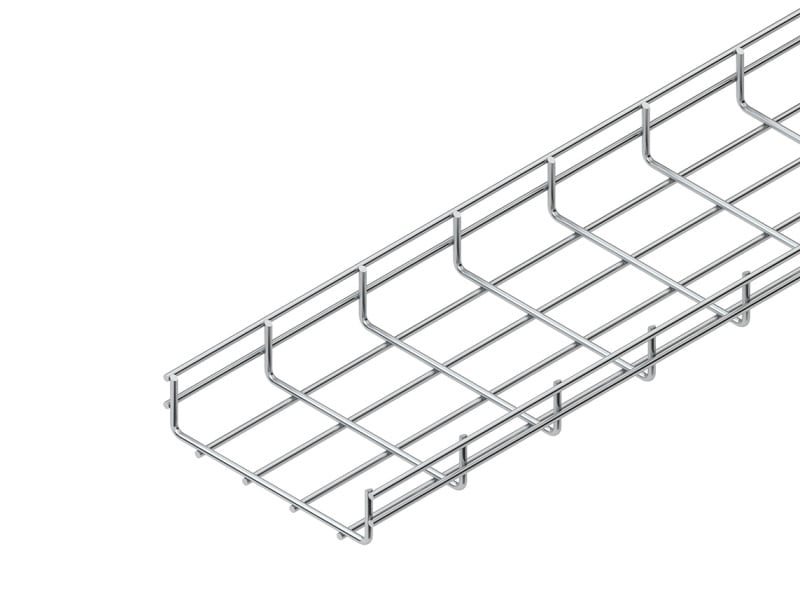

Gitterrinne nach DIN IEC 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 54 x 200 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Profilform

Breite

Höhe

Integrierte Trennwand

Arbeitslänge

Drahtdurchmesser Längsseite

Drahtdurchmesser Querseite

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

niedax-gitterrinne-u-formig-54x200x3000-ds-quer-6-0mm-langs-6-0mm

Gitterrinne, U-förmig, 54x200x3000, DS: quer 6,0mm längs 6,0mm

Gitterrinnenverbinder, einschließlich Flachrundkopfschraube nach DIN 603 und verzahnter Flanschmutter nach DIN EN 1661, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Für eine optimale Belastung der Gitterrinne MTS.. beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Verwendbar für : Gitterrinnen MTS.. mit einem Draht-Ø 6 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

NIEDAX - Gitterrinne, U-förmig, 54x200x3000, DS: quer 6,0mm längs 6,0mm

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Gitterrinne, U-förmig, 54x200x3000, DS: quer 6,0mm längs 6,0mm

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
