Gitterrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckel

Bögen

Verbinder

Trennprofile

Deckelklammern

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Gitterrinnen, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm Werkstoff Klemme : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Bauform

Geeignet für Kabelleiter

Befestigungsart

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelrinne

Geeignet für Steigeleiter

Geeignet für Funktionserhalt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Trennstegbefestigungsklemme

Montageanleitung

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Gitterrinnen mit 2 seitlichen Längsdrähten, einschließlich 2 Hakenschrauben VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem mittigen seitlichen Längsdrahtabstand von <= 41 mm Zubehör : 2 x GRSM 6 V Bedarf : 2 Stück je Stoßstelle Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Hakenschrauben : Stahl, galvanisch verzinkt nach DIN EN ISO 4042

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Gitterrinnendraht

Länge

Rostfreier Stahl, gebeizt

Farbe

Gelenkverbinder

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 98 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Befestigungslochung

Trennsteg, 98x3000 mm, t=0,9 mm

Logistik

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigen Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Verwendung für : Begehbare Kabelrinnen - Dieser Trennsteg ist nicht geeignet zur Unterstützung der begehbaren Deckel! Abmessungen (ca. Maße) Höhe H x Umkantung : 80 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennsteg, 80x3000 mm, t=0,9 mm

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Die Gitterrinnen können nur mit der im Lieferumfang enthaltenen Sonderflanschmutter montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen mit einem Draht-Ø 3,5 - 6 mm Abmessungen (ca. Maße) Länge L x Breite B : 22 x 12 mm Drahtmittenabstand : 11 mm Gewinde : M 6 Gewindelänge : 15 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Gitterrinnen-Universalverb., zweiteilig, m. gr. Flanschm.

Deckelhaltelasche, zur Befestigung von Gitterrinnendeckel auf U-förmige Gitterrinnen mit mindestens zwei seitlichen Längsdrähten. Die Deckelhaltelasche wurde zur zusätzlichen Sicherung der Deckel für die vertikale Verlegart konzipiert, zusätzlich dient sie als Windsicherung im Außenbereich für die vertikale und horizontale Verlegung. Zur Befestigung an den vertikalen Querdrähten der Gitterrinnen Hakenschrauben GRSM 6 bitte gesondert bestellen. Empfohlener Befestigungsabstand paarweise <= 1 m Verwendung für : Gitterrinnendeckel GRD.. GRD.../7,5° MTCC.../7,5° Abmessungen (ca. Maße) Höhe H x Breite B : 30 x 59 mm Befestigungslochung : 7 x 25 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Deckelhaltelasche für Gitterrinnendeckel

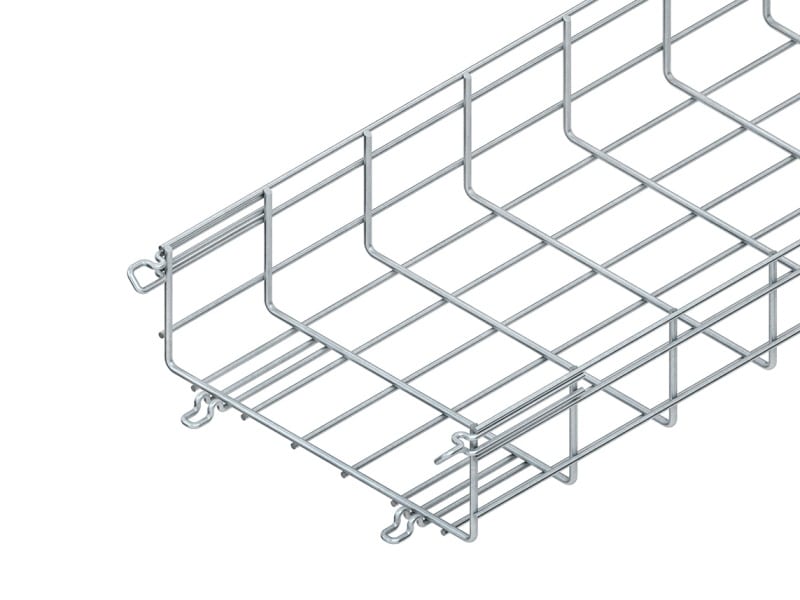

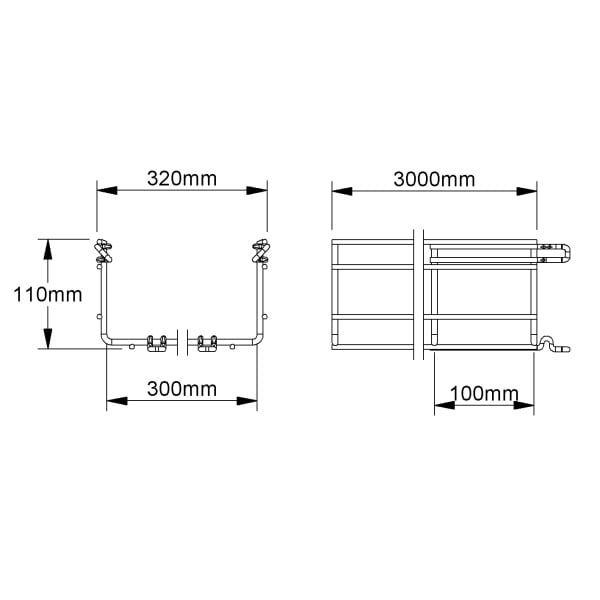

Gitterrinne nach DIN IEC 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 105 x 300 mm Längsdraht-Ø : 4,82 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 5,82 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29990 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Profilform

Breite

Höhe

Integrierte Trennwand

Arbeitslänge

Drahtdurchmesser Längsseite

Drahtdurchmesser Querseite

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

niedax-gitterrinne-u-formig-m-angeschweißten-verbinder-105x300x30

Gitterrinne,U-förmig, m. angeschweißten Verbinder,105x300x30

Deckel für Gitterrinne in Dachform, Neigungswinkel 7,5°, zum Aufrasten auf U-förmige Gitterrinnen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Breite B (innen) : 315 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm für Gitterrinnenbreite : 300 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Oberteilbreite

Materialstärke

Deckel für Gitterrinne, 316,2x3000mm, t=0.90mm, 7,5° Neigung

Formstückverbinder, zur bauseitigen Erstellung von Gitterrinnen Formstücken. Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 19,5 x 21 x 25 mm für Draht-Ø : 5,8 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Formstückverbinder, für MTC Gitterrinne, Draht-Ø 6 mm

Trennstegbefestigungsklemme, zur Befestigung der Trennstege mittels Klemmfunktion an den Querdrähten der Gitterrinne, einschließlich anteilmäßigem Befestigungszubehör. Verwendung für : alle Gitterrinnen Abmessungen (ca. Maße) Breite B x Länge L x Materialstärke t : 13 x 40 x 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Bogen 90°, verstellbar, aus Stahldrähten, punktgeschweißt, mit jeweils einem angeschweißten Verbinder in den Seiten und im Boden zur Schnellbefestigung, ein Bauteil - drei Formstücke, multifunktionales Formstück zur Herstellung von vertikalen und horizontalen Richtungsänderungen von Gitterrinnenmontagen. Verwendung für : Gitterrinnen MTC 105.. Abmessungen (ca. Maße) Höhe H (innen) x Breite B (innen) : 105 x 300 mm Draht-Ø, längs : 4,8 mm Draht-Ø, quer : 5,8 mm Anzahl der Segmente : 4 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598

NIEDAX - Gitterrinne,U-förmig, m. angeschweißten Verbinder,105x300x30

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Gitterrinne,U-förmig, m. angeschweißten Verbinder,105x300x30

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
