Gitterrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckel

Bögen

Verbinder

Trennprofile

Deckelklammern

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 47 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Befestigungsart

Werkstoff

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Oberflächenschutz

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Trennsteg, 47x3000 mm, t=0,75 mm

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. verschrauben, einschließlich feuerverinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 55 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461

Trennsteg, 55x3000 mm, t=0,75 mm

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Gitterrinnen mit 2 seitlichen Längsdrähten, einschließlich 2 Hakenschrauben VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem mittigen seitlichen Längsdrahtabstand von <= 41 mm Zubehör : 2 x GRSM 6 F Bedarf : 2 Stück je Stoßstelle Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Hakenschrauben : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Gitterrinnendraht

Gelenkverbinder

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken. Die Gitterrinnen können nur mit der im Lieferumfang enthaltenen Sonderflanschmutter montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen mit einem Draht-Ø 3,5 - 6 mm Abmessungen (ca. Maße) Länge L x Breite B : 22 x 12 mm Drahtmittenabstand : 11 mm Gewinde : M 6 Gewindelänge : 15 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gitterrinnen-Universalverb., zweiteilig, m. gr. Flanschm.

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Gitterrinnen, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 6 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bauform

Geeignet für Steigeleiter

Trennstegbefestigungsklemme

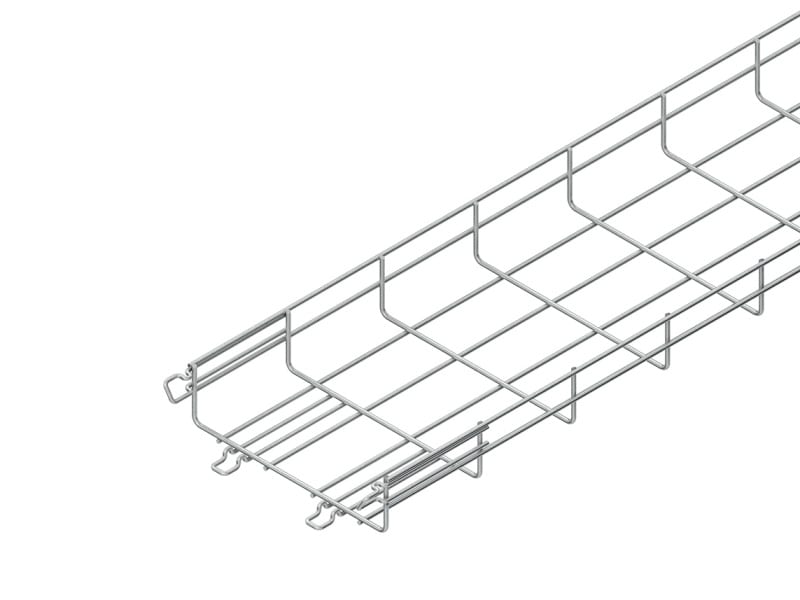

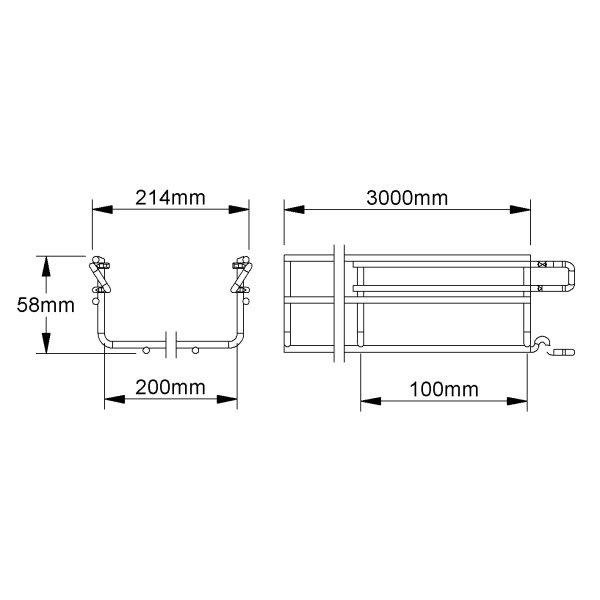

Gitterrinne nach DIN IEC 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 54 x 200 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Profilform

Breite

Höhe

Integrierte Trennwand

Arbeitslänge

Drahtdurchmesser Längsseite

Drahtdurchmesser Querseite

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

niedax-gitterrinne-u-formig-m-angeschweißten-verbinder-54x200x30

Gitterrinne,U-förmig, m. angeschweißten Verbinder, 54x200x30

Formstückverbinder, zur bauseitigen Erstellung von Gitterrinnen Formstücken. Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 20,5 x 19 x 24 mm für Draht-Ø : 3,9 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Formstückverbinder, für MTC Gitterrinne, Draht-Ø 4 mm

Deckel für Gitterrinne in Dachform, Neigungswinkel 7,5°, zum Aufrasten auf U-förmige Gitterrinnen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen MTC.. Abmessungen (ca. Maße) Breite B (innen) : 213 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm für Gitterrinnenbreite : 200 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Materialstärke

Deckel für Gitterrinne, 214x3000mm, t=0.75mm, 7,5° Neigungsw

Bogen 90°, verstellbar, aus Stahldrähten, punktgeschweißt, mit jeweils einem angeschweißten Verbinder in den Seiten und im Boden zur Schnellbefestigung, ein Bauteil - drei Formstücke, multifunktionales Formstück zur Herstellung von vertikalen und horizontalen Richtungsänderungen von Gitterrinnenmontagen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen MTC 54.. Abmessungen (ca. Maße) Höhe H (innen) x Breite B (innen) : 54 x 200 mm Draht-Ø, längs : 3,9 mm Draht-Ø, quer : 3,9 mm Anzahl der Segmente : 4 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geeignet für Gitterrinnenhöhe

Geeignet für Gitterrinnenbreite

Drahtdurchmesser

Winkel

Bogen 90° für MTC Gitterrinne, 54x200 mm

Deckelhaltelasche, zur Befestigung von Gitterrinnendeckel auf U-förmige Gitterrinnen mit mindestens zwei seitlichen Längsdrähten. Die Deckelhaltelasche wurde zur zusätzlichen Sicherung der Deckel für die vertikale Verlegart konzipiert, zusätzlich dient sie als Windsicherung im Außenbereich für die vertikale und horizontale Verlegung. Zur Befestigung an den vertikalen Querdrähten der Gitterrinnen Hakenschrauben GRSM 6 bitte gesondert bestellen. Empfohlener Befestigungsabstand paarweise <= 1 m Verwendung für : Gitterrinnendeckel GRD.. GRD.../7,5° MTCC.../7,5° Abmessungen (ca. Maße) Höhe H x Breite B : 30 x 59 mm Befestigungslochung : 7 x 25 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Deckelhaltelasche für Gitterrinnendeckel

Trennstegbefestigungsklemme, zur Befestigung der Trennstege mittels Klemmfunktion an den Querdrähten der Gitterrinne, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendung für : alle Gitterrinnen Abmessungen (ca. Maße) Breite B x Länge L x Materialstärke t : 13 x 40 x 2 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Gitterrinne,U-förmig, m. angeschweißten Verbinder, 54x200x30

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Gitterrinne,U-förmig, m. angeschweißten Verbinder, 54x200x30

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
