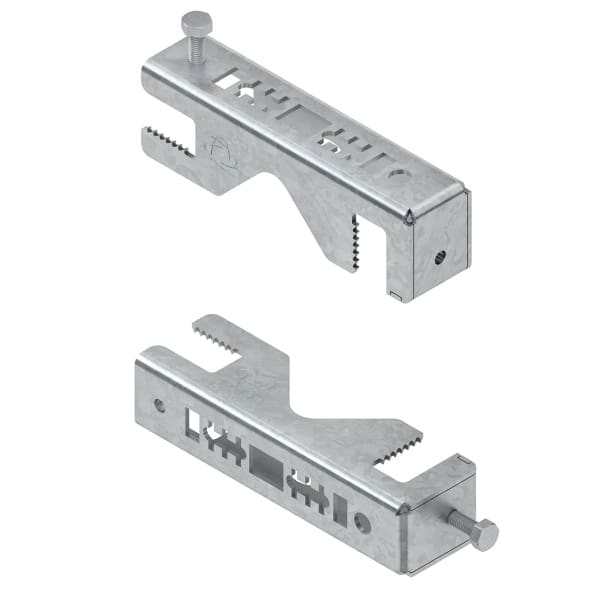

NIEDAX - Gitterrinnen-Befestigungsklemme, horizontal-vertikal, Länge 173 mm

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren <= Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/.. an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 E3 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B 14 - 76 E3 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Verwendung für Gitterrinnen : GR.. E3 GRS.. E3 MTC...100 - .. E3 MTCG .. Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : <= 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,35 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,6 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Edelstahl, Werkstoff Nr.
