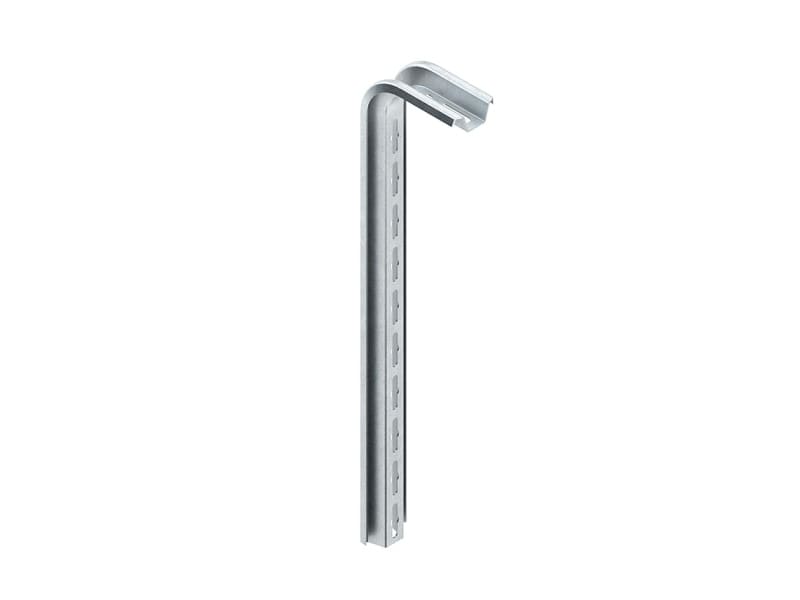

NIEDAX - Hängestiel, 132x563 mm
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 184705
Länge - 563 mm
Profilbreite - 57 mm
Profilhöhe - 132 mm
Werkstoff - Stahl
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339184705
Sonepar Artikelnummer
120383974
Hersteller Artikelnummer
184705
Hersteller Typ
TKS 500
Hersteller Artikel Nr.:
184705
Länge:
563 mm
Profilbreite:
57 mm
Profilhöhe:
132 mm
Werkstoff:
Stahl
Oberflächenschutz:
bandverzinkt
Ausführung:
I-Profil
Tragfähigkeit:
1.5 kN
Geeignet für Funktionserhalt:
Ja
Rostfreier Stahl, gebeizt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Gewicht:
0.8189 kg
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
0.820 kg

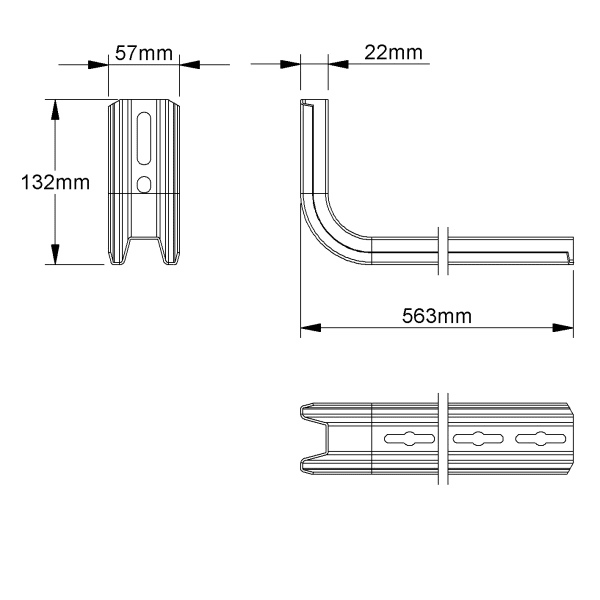

Hängestiel, für die Montage an waagerechten Decken. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muß der Ausleger im Abstand von X = 50 mm (Auslegerunterkante - Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Ausleger TKS.. <= 400 mm Abmessungen (ca. Maße) H x B x L : 132 x 57 x 563 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
