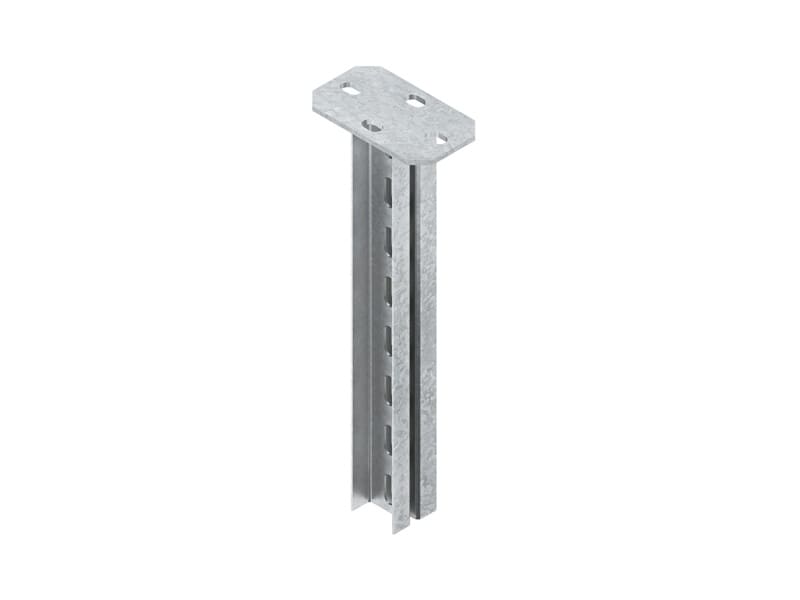

NIEDAX - Hängestiel, Doppel-U-Profil, 50x22x500 mm
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 173105
Länge - 501 mm
Profilbreite - 49 mm
Profilhöhe - 50 mm
Werkstoff - Stahl
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339173105
Sonepar Artikelnummer
120383769
Hersteller Artikelnummer
173105
Hersteller Typ
HDUF 50/500
Hersteller Artikel Nr.:
173105
Länge:
501 mm
Profilbreite:
49 mm
Profilhöhe:
50 mm
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Farbe:
Zink
Ausführung:
U-Profil doppelseitig
Tragfähigkeit:
4 kN
Geeignet für Funktionserhalt:
Ja
Rostfreier Stahl, gebeizt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Gewicht:
1.79311 kg
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
1.790 kg

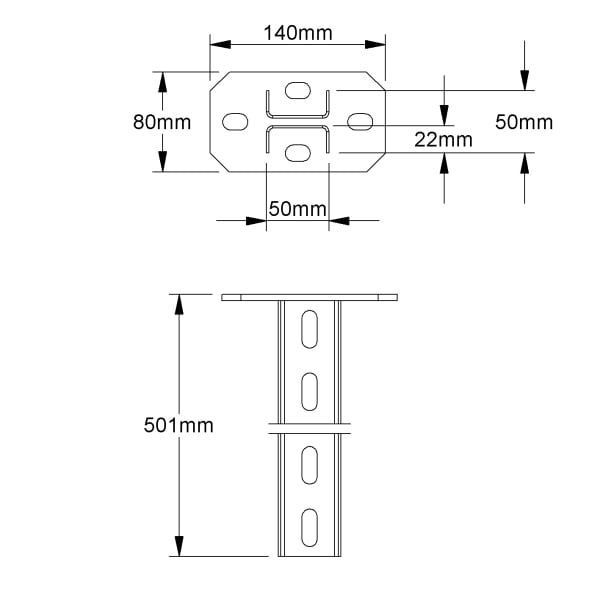

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM.. <= 400 mm Länge KTU.. <= 600 mm Länge für Ausleger : KTUG.. <= 400 mm Länge (Funktionserhalt) für Ausleger : KTU.. <= 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 501 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
