Gitterrinnen

Kabelleitern

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckel

Zubehör für Gitterrinnen

Trennprofile

Bögen

T-Stücke

Verbinder

Deckelklammern

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Steigetrassen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 30 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Befestigungsart

Werkstoff

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Oberflächenschutz

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Trennsteg, 30x3000 mm, t=0,75 mm

Anschlussstück, zum T-förmigen Anschluss von Allround Kabelleitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Allround Kabelleiter : KRC.. KRO.. Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) H x B : 61 x 30 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung des Seitenholms

Geeignet für Holmhöhe

Anschlussstück T-Verbindung, Höhe 61 mm

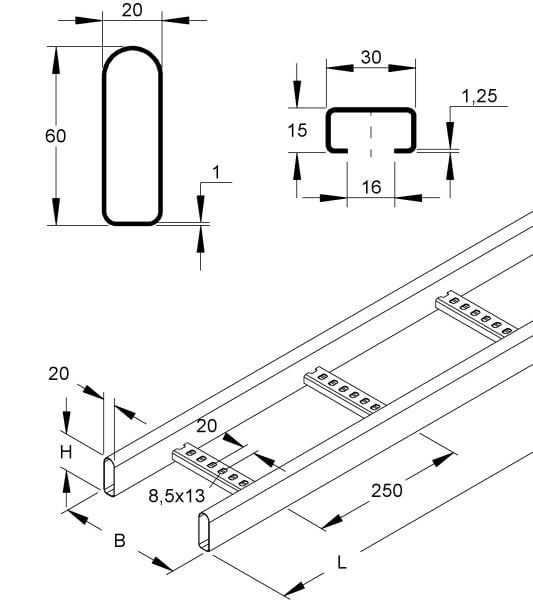

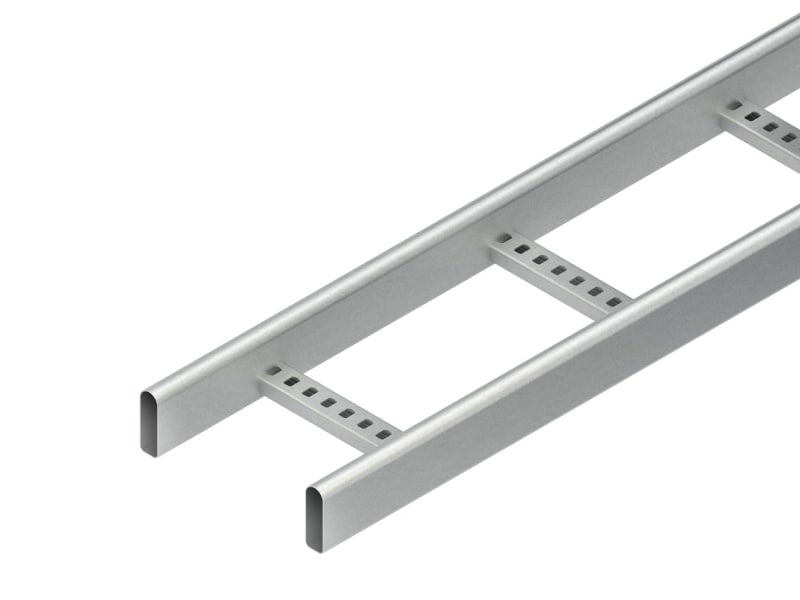

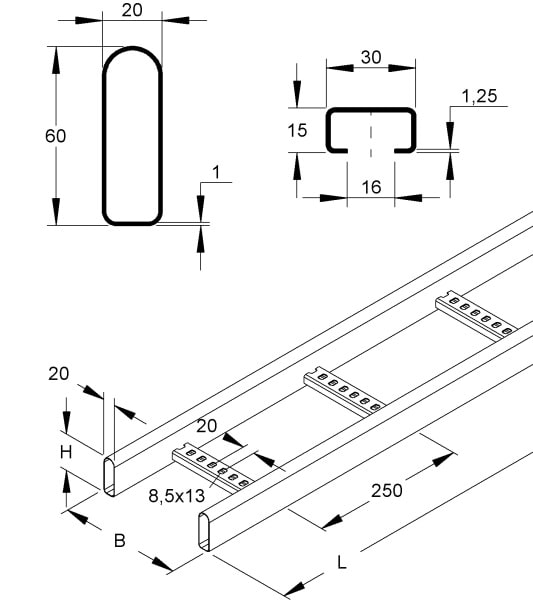

Kabelleiter, nach DIN IEC 61537, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation. Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke : 1 mm Sprossenabstand : 250 mm Sprossenperforation : 8,5 x 13 mm Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 2280 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung der Sprosse

Höhe

Breite

Seitenlochung

Befestigung der Sprosse

Arbeitslänge

Nutzbarer Querschnitt

Sprossenmittenabstand

Steigetrasse

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m

niedax-kabelleiter-60x100x6000-mm

Kabelleiter, 60x100x6000 mm

Bogen 90°, klein, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC.. Abmessungen (ca. Maße) H x B : 60 x 100 mm Abmessungen außen : 450 mm + B Innenholmradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Richtungsänderung

Winkel

Geeignet für Kabelleiterhöhe

Geeignet für Kabelleiterbreite

Bogenausführung

Scharnierend

Innenradius

Bogen 90°, klein, 60x100 mm

Fallstück 90°, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von vertikalen 90° Gefällen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC.. Abmessungen (ca. Maße) H x B : 60 x 100 mm Abmessungen außen : 450 mm Innenholmradius R : 240 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Fallstück 90°, vertikal, 60x100 mm

Steigstück 90°, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von vertikalen 90° Steigungen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC.. Abmessungen (ca. Maße) H x B : 60 x 100 mm Abmessungen außen : 450 mm Innenholmradius R : 240 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Steigstück 90°, vertikal, 60x100 mm

T-Stück, Seitenholme aus Hohlprofilen, mit nach unten offenen eingeschweißten Sprossen aus C-Profil mit 16 mm Schlitzweite und durchgehender Lochperforation, zur Herstellung von horizontalen 90° T-Abgängen. Stoßstellenverbinder KRLV 60 F bitte separat bestellen. für Allround Kabelleiter : KRC.. Abmessungen (ca. Maße) H x B : 60 x 100 mm Länge in Hauptrichtung : 900 mm + B Länge in Abgangsrichtung : 450 mm + B Innenholmradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kabelleiter-Abgangsbreite

Ausführung symmetrisch

T-Stück, 60x100 mm

Deckel, ohne Deckel-Befestigungsklammer, für Allround Kabelleitern. Abmessungen (ca. Maße) H x B : 15 x 106 Lieferlänge : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Materialstärke

Deckel für Kabelleiter, Breite 106 mm

Deckelbefestigungsklammer, zur Klemmbefestigung des Allround Kabelleiterdeckels KRD.. im Abstand über den Allround Kabelleiter, der Anbau erfolgt an den Seitenholmen der Allround Kabelleitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Allround Kabelleiter : KRC.. KRO.. Bedarf : 2 Stück je Befestigung Abmessungen (ca. Maße) H x B : 155 x 40 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Deckelbefestigungsklammer

Stoßstellenverbinder, zur Herstellung für eine an der Stoßstelle formschlüssige in Längsrichtung fluchtende Verbindung der Allround Kabelleitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Allround Kabelleiter : KRC.. KRO.. Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) H x B x L : 61 x 30 x 250 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Stoßstellenverbinder, Höhe 61 mm

Befestigungselement für Trennsteg/Montageplatte, zur Befestigung der Trennstege und der Montageplatte mittels Klemmfunktion an den Sprossen der Allround Kabelleitern, anteilmäßiges feuerverzinktes Befestigungszubehör bitte gesondert bestellen. für Allround Kabelleiter : KRC.. KRO.. Abmessungen (ca. Maße) B x L : 44 x 40 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Befestigungselement für Trennsteg/Montageplatte

Gelenkverbinder, zur Erstellung von vertikalen/horizontalen Winkelverbindungen von durchlaufenden Allround Kabelleitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Allround Kabelleiter : KRC.. KRO.. Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) H x B : 61 x 30 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Kabelleiter, 60x100x6000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Kabelleiter, 60x100x6000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

Referenznummern

Technische Daten

Beschreibung

Daten & Medien
