Gitterrinnen

Kabelrinnen

Kabelleitern

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckel

Bögen

T-Stücke

Kreuzstücke

Verbinder

Sonstiges

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Kabelrinnendeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN 985 aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnendeckel RD .. RDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Herkunftsland

Zolltarifnummer

Gewicht

Drehriegel mit Sicherungsmutter nach DIN EN ISO 10511

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Richtungsänderungen von durchlaufenden Kabel- und Steigeleitern und deren Formstücke sowie der Steigetrassen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Kabel- und Steigeleiterholmen, Formstückholmen sowie den Steigetrassenholmen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabel- und Steigeleitern KSL.. und deren Formstücke, Steigetrasse STM.. mit 60 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) für Höhe H : 60 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Gelenkverbinder, vertikal, Höhe 60 mm

Montageanleitung

Kabelleiter nach DIN IEC 61537, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite. Passende Bügelschellen (BA.. und BAK...). Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke Holm : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm mittiger Abstand : 100 mm Lieferlänge L : 6000 mm Transportlänge : 6000 mm + B Nutzbarer Querschnitt : 21550 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung des Seitenholms

Ausführung der Sprosse

Höhe

Breite

Seitenlochung

Befestigung der Sprosse

Arbeitslänge

Nutzbarer Querschnitt

Sprossenmittenabstand

Steigetrasse

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m

niedax-kabelleiter-60x500x6000-mm-t=1-5-mm-gelocht

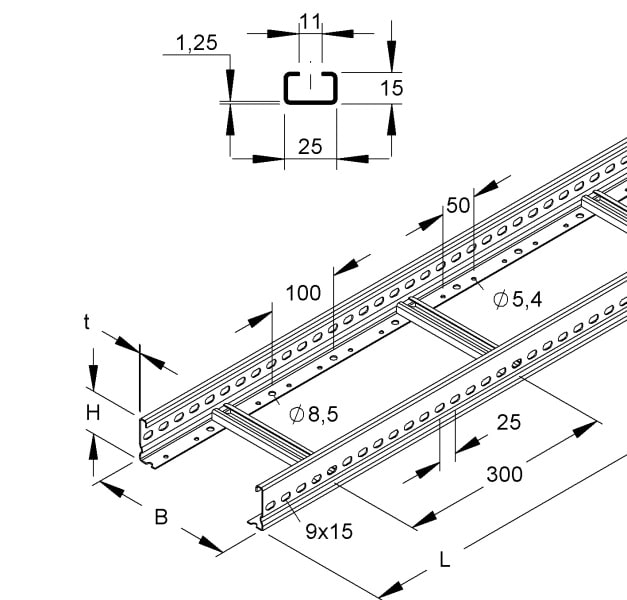

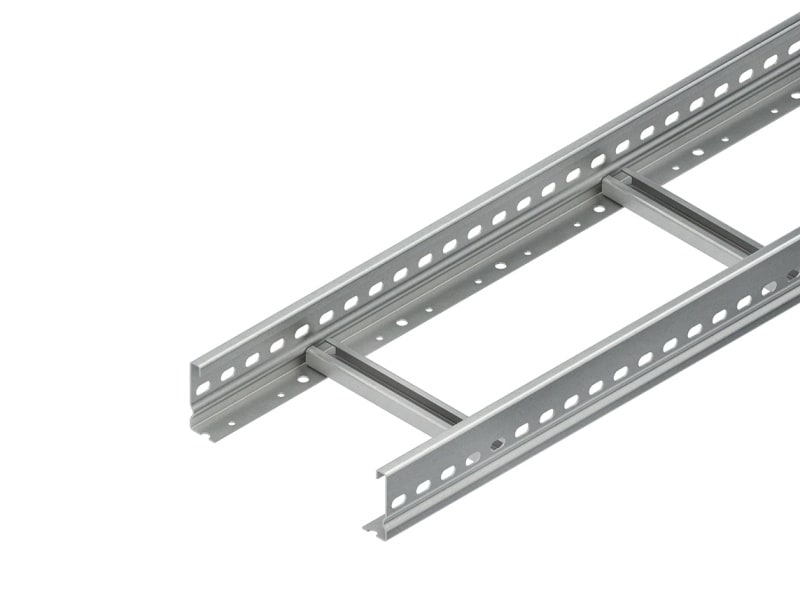

Kabelleiter, 60x500x6000 mm, t=1,5 mm, gelocht

Bogen 90°, groß, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK...) finden Sie im KI-Katalog. Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm Abmessungen außen : 745 mm + B Innenholmradius R : 600 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Richtungsänderung

Winkel

Geeignet für Kabelleiterhöhe

Geeignet für Kabelleiterbreite

Bogenausführung

Scharnierend

Innenradius

Bogen 90°, groß, 60x500 mm, mit gelochten Seitenholmen

Bogen 90°, klein, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Bogen. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK...). Parallele Trassenführung möglich. Der Verlegeabstand beträgt 100 mm bei identischen Kabelleiterbreiten. für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm AußenAbmessungen : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bogen 90°, klein, 60x500 mm, mit gelochten Seitenholmen

Eckstück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung eines horizontal rechtwinkligen Abganges. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK...) finden Sie im KI-Katalog. für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm AußenAbmessungen : 235 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Eckstück, 60x500 mm, mit gelochten Seitenholmen

Anbau T-Stück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur kostengünstigen Herstellung von horizontalen 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung. Stoßstellenverbinder KSV 60.. und Sprossenschutzkappe SKSP 15 bitte separat bestellen. Passende Bügelschellen (BA.. und BAK.. sowie B.. und BK...). für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm Ausklinkung der Kabelleiter : 1290 mm + B Länge in Abgangsrichtung : 645 mm Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kabelleiter-Abgangsbreite

Anbau T-Stück, 60x500 mm, mit gelochten Seitenholmen

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Kabelleitern mit Sprossen von 11 mm Schlitzweite, einschließlich Gleitmutter GSM 306 E3 und Flachkopfschraube mit Schlitz FK 6X10 E3 aus Edelstahl. An jeder Stelle im Profilschlitz einsetzbar. Verwendbar für : Trennsteg RW.. Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bauform

Befestigungsart

Geeignet für Steigeleiter

Trennstegbefestigungsklemme

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung der Kabel- und Steigeleitern deren Formstücke sowie der Steigetrassen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Kabel- und Steigeleiterholmen, Formstückholmen sowie den Steigetrassenholmen. Verwendung für : Kabel- und Steigeleitern KSL.. und deren Formstücke, Steigetrasse STM.. mit 60 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H x Länge L : 60 x 150 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Stoßstellenverbinder, Höhe 60 mm

Winkelverbinder, horizontal, zur Herstellung von horizontalen Richtungsänderungen von durchlaufenden Kabel- und Steigeleitern und deren Formstücke sowie der Steigetrassen, einschließlich feuerverzinkten anteilmäßigen Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Kabel- und Steigeleiterholmen, Formstückholmen sowie den Steigetrassenholmen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabel- und Steigeleitern KSL.. und deren Formstücke, Steigetrasse STM.. mit 60 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H x Länge L : 60 x 320 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Winkelverbinder, horizontal, Höhe 60 mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, VDE zertifiziert! Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Kabel- und Steigeleitern mit 60 und 100 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 502 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Materialstärke

Deckel für Kabelrinne/-leiter, 500x3000 mm, t=1,0 mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel RDRS 9 F und Deckelhaltefeder RDHF 9 E2 eingesetzt werden. VDE zertifiziert! Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Kabel- und Steigeleitern mit 60 und 100 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 502 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Steigetrassen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 30 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennwandhöhe

Befestigungslochung

Trennsteg, 30x3000 mm, t=0,75 mm

Bogen, verstellbar, vertikal, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, für Kabelleitern, für steigende und fallende Kabelleitermontage, einschließlich anteilmäßigen Gelenkverbindern KGV 60.. und feuerverzinkten anteilmäßigem Befestigungszubehör. Passende Bügelschellen (BA.. und BAK...) finden Sie im KI-Katalog. für Kabelleiter : KL 60.. Lieferung : unmontiert Abmessungen (ca. Maße) H x B : 60 x 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bogen, verstellbar, vertikal, 60x500 mm

T-Abgang, links, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von T-Verbindungen die von der Hauptrichtung aus gesehen links den Abgang haben. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK.. sowie B.. und BK...). für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm Länge in Hauptrichtung : 840 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung symmetrisch

T-Abgang, links, 60x500 mm, mit gelochten Seitenholmen

T-Abgang, rechts, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von T-Verbindungen die von der Hauptrichtung aus gesehen rechts den Abgang haben. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK.. sowie B.. und BK...). für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm Länge in Hauptrichtung : 840 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

T-Abgang, rechts, 60x500 mm, mit gelochten Seitenholmen

Kreuzung, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° Kreuzungen. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK.. sowie B.. und BK...). für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm AußenAbmessungen : 1290 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kreuzung, 60x500 mm, mit gelochten Seitenholmen

T-Stück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° T-Abgängen. Stoßstellenverbinder KSV 60.. bitte separat bestellen. Passende Bügelschellen (BA.. und BAK.. sowie B.. und BK...). für Kabelleiter : KL 60.. Abmessungen (ca. Maße) H x B : 60 x 500 mm Länge in Hauptrichtung : 1290 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Kabelleiter, 60x500x6000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Kabelleiter, 60x500x6000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Referenznummern

Technische Daten

Beschreibung

Daten & Medien
