Kabelrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckel

Bögen

T-Stücke

Verbinder

Trennprofile

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Reduzier-/Abschlussstück, für den Abschluss von Kabelrinnenenden sowie zur Reduzierung und Erweiterung von durchlaufenden Kabelrinnen, einschließlich anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 200 mm Reduzierungsmaß B : 200 mm Gesamtbreite B1 : 322 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Kabeltragsystemhöhe

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Reduzier-/Abschlussstück, 110x200 mm

Bogen 45°, schwere Ausführung, mit ungelochten Seitenholmen jedoch mit Verbinderlochung für den Anschluss sowie mit integrierten Stoßstellenverbindern, zur Herstellung eines 45° horizontal abgewinkelten Kabelrinnenverlauf, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 110 x 200 mm Materialstärke t : 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Richtungsänderung

Winkel

Bauform

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Bogenausführung

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Mit Oberteil

Innenradius

Materialstärke

Seitenlochung

Montagelochung im Boden

NATO-Lochbild

Bogen 45°, 110x200 mm, t=2,0 mm, mit ungel. Seitenholmen

Winkelverstellbares Formstück, schwere Ausführung, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung und integrierten Stoßstellenverbindern für den Anschluss, zur flexibel einstellbaren horizontalen Richtungsführung in einem Winkelbereich von 0-90°, formstabil durch einen durchgehend überlappenden Kabelrinnenboden, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 110 x 202 mm Materialstärke t : 2 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Wink.Formst. 0-90°,110x202 mm, t=2,0 mm, ungel. Seitenholmen

Montageanleitung

Deckel, schwere Ausführung, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346

Oberteilbreite

Befestigungsart

Deckel für Kabelrinne, 205x3000 mm, t=2,0 mm

Deckel, rutschsicher R10 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten schwerem Aluminiumriffelblech, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t gesamt : 6 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 2,5 mm Aluminiumblechauflage und 1,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel für Kabelrinne, 205x3000 mm, t=4,5 mm

Deckel, rutschsicher R9 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten leichtem Aluminiumriffelblech, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t gesamt : 4 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 1,5 mm Aluminiumblechauflage und 0,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel für Kabelrinne, 205x3000 mm, t=3,5 mm

Deckel, schwere Ausführung, mit verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346

Gewicht

Deckel, rutschsicher R10 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten schwerem Aluminiumriffelblech und verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t gesamt : 6 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 2,5 mm Aluminiumblechauflage und 1,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel, rutschsicher R9 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten leichtem Aluminiumriffelblech und verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 205 mm Materialstärke t gesamt : 4 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 1,5 mm Aluminiumblechauflage und 0,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Bogen 90°, schwere Ausführung, mit ungelochten Seitenholmen jedoch mit Verbinderlochung für den Anschluss sowie mit integrierten Stoßstellenverbindern, zur Herstellung eines 90° horizontal abgewinkelten Kabelrinnenverlauf, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 110 x 200 mm Materialstärke t : 2 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Bogen 90°, 110x200 mm, t=2,0 mm, mit ungel. Seitenholmen

Kabelrinne, schwer, nach DIN IEC 61537, mit versetzt angeordneter durchgehender Bodenlochung zur stufenlosen Befestigung und Anbindung der Systembauteile sowie ungelochten Seitenwänden, ohne Verbinder jedoch mit Verbinderlochung an beiden Enden für den Anschluss, für das begehbare Kabelrinnensystem. Zwei Universalverbinder RSUV 110-1.5 / RSUVKS 110-1.5 S je Stoßstelle bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 110 x 200 mm Materialstärke t : 2 mm Bodenlochung : 7 x 33 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 21800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe

Breite

Arbeitslänge

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

niedax-kabelrinne-schwer-110x200x3000-mm-t=2-0-mm-gelocht

Kabelrinne schwer, 110x200x3000 mm, t=2,0 mm, gelocht

Anbau T-Stück, schwere Ausführung, mit ungelochten Seitenholmen jedoch mit Verbinderlochung für den Anschluss sowie mit interriertem Stoßstellenverbinder für die T-förmige Anbindung, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 110 x 200 mm Materialstärke t : 2 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Kabelrinnen-Abgangsbreite

Anbau T-Stück, 110x200 mm, t=2,0 mm, mit ungel. Seitenholmen

Trennsteg, schwer, profiliert, mit Systemlochung im Bodenflansch und zusätzlichem Umbug zum Schutz der Kabel beim Kabelzug, für begehbare Kabelrinnen, zur stufenlosen Einteilung der Rinnenbreite und zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, einschließlich anteilmäßigen Befestigungszubehör. Mindestanzahl an Trennstegen zur Unterstützung des begehbaren Deckels: Deckelbreite 100 mm = 0 Stück Deckelbreite 200 mm = 0 Stück Deckelbreite 300 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 400 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 500 mm = 2 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 600 mm = 2 Stück bei einer max. Fachgröße von 200 mm Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) H : 108 mm Materialstärke t : 1,5 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Befestigungslochung

Trennsteg, Höhe 108 mm, t=1,5 mm

Trennsteg, schwer, profiliert, mit Systemlochung im Bodenflansch und zusätzlichem Umbug zum Schutz der Kabel beim Kabelzug, für begehbare Kabelrinnen, zur stufenlosen Einteilung der Rinnenbreite und zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, einschließlich anteilmäßigen Befestigungszubehör. Mindestanzahl an Trennstegen zur Unterstützung des begehbaren Deckels: Deckelbreite 100 mm = 0 Stück Deckelbreite 200 mm = 0 Stück Deckelbreite 300 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 400 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 500 mm = 2 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 600 mm = 2 Stück bei einer max. Fachgröße von 200 mm Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) H : 108 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennsteg, Höhe 108 mm, t=2,0 mm

Trennsteg, schwer, mit flexibler Segmenteinteilung, mit Systemlochung im Bodenflansch und zusätzlichem Umbug zum Schutz der Kabel beim Kabelzug, für begehbare Kabelrinnen, zur flexiblen horizontalen Richtungsanpassung, leichtes Ablängen (gratfrei) im Segmentraster von 50 mm möglich, zur stufenlosen Einteilung der Rinnenbreite und zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, einschließlich anteilmäßigen Befestigungszubehör. Mindestanzahl an Trennstegen zur Unterstützung des begehbaren Deckels: Deckelbreite 100 mm = 0 Stück Deckelbreite 200 mm = 0 Stück Deckelbreite 300 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 400 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 500 mm = 2 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 600 mm = 2 Stück bei einer max. Fachgröße von 200 mm Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H : 108 mm Materialstärke t : 1,5 mm Segmentlänge : 50 mm Lieferlänge L : 1000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennsteg, flexibel, 108x1000 mm, t=1,5 mm, inkl. Zubehör

T-Stück, schwere Ausführung, mit ungelochten Seitenholmen jedoch mit Verbinderlochung für den Anschluss sowie mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° T-Abgängen, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. für begehbare Kabelrinnen : 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 110 x 200 mm Materialstärke t : 2 mm Innenholmradius R : 138 mm Länge in Hauptrichtung : 385 mm + B Länge in Abgangsrichtung : 194 mm + B Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

T-Stück, 110x200 mm, t=2,0 mm, mit ungelochten Seitenholmen

Universalverbinder, mit Kantenschutz für den zusätzlichen Schutz beim Kabelzug, zur Herstellung von geraden sowie horizontal abgewinkelten Stoßstellenverbindungen, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) H x B : 94 x 148 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Universalverbinder mit Kantenschutz, 94x148 mm, t=1,5 mm

Universal Fallstück 2 x 45°, einteilig, mit ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss, ohne Verbinder, zur Herstellung von 2 x 45° vertikal fallendem Kabelrinnenverlauf. Verwendbar für : begehbare Kabelrinnen mit 110 mm Kantenhöhe Bedarf : 2 Universalverbinder RSUVKS 110.. je Stoßstelle bitte gesondert bestellen Abmessungen (ca. Maße) H x B (außen) : 107,5 x 200 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Universal-Fallstück, 2x45°, 110x200 mm, ungel. Seitenholm, t= 1,5 mm

Universal Steigstück 2 x 45°, einteilig, mit ungelochten Seitenholmen jedoch mit Verbinderlochungen für den Anschluss, ohne Verbinder, zur Herstellung von 2 x 45° vertikal steigendem Kabelrinnenverlauf. Verwendbar für : begehbare Kabelrinnen mit 110 mm Kantenhöhe Bedarf : 2 Universalverbinder RSUVKS 110.. je Stoßstelle bitte gesondert bestellen Abmessungen (ca. Maße) H x B (außen) : 106,5 x 200 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

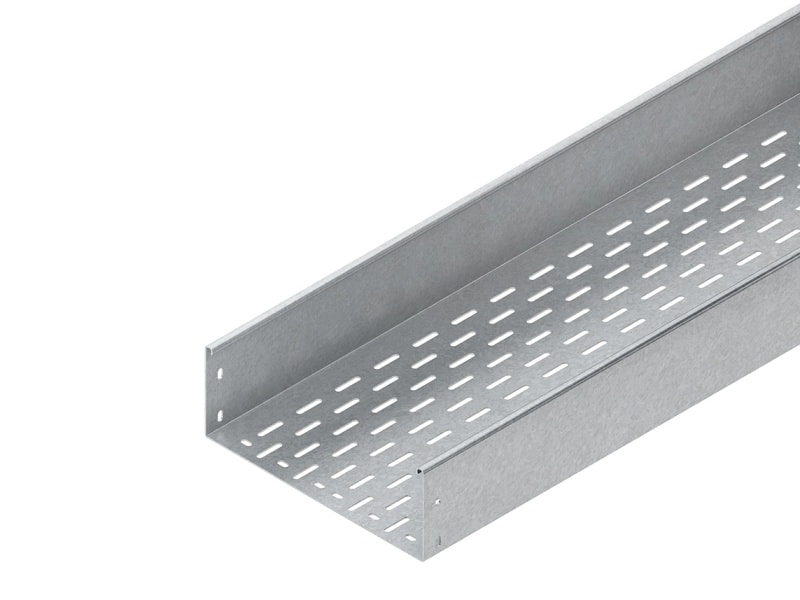

NIEDAX - Kabelrinne schwer, 110x200x3000 mm, t=2,0 mm, gelocht
