Gitterrinnen

Kabelrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckel

Deckelklammern

Bögen

T-Stücke

Kreuzstücke

Verbinder

Sonstiges

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Deckelhaltefeder, zur Befestigung - Clip-/Klemmfunktion - der Deckel der Kabelrinnendeckel ohne Drehriegelverschlüsse. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnendeckel RD .. winkelverstellbaren Formstückdeckel RBAVD .. Bedarf : Deckelkurzstücke < 200 mm mind. 2 Deckelhaltefedern Deckelkurzstücke >= 200 - 1000 mm mind. 4 Deckelhaltefedern Deckelstücke >= 1000 mm mind. 6 Deckelhaltefedern Abmessungen (ca. Maße) Länge L : 40 mm Werkstoff : Federedelstahl, Werkstoff Nr. 1.4310

Hersteller Artikel Nr.

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Werkstoff

Oberflächenschutz

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Deckelhaltefeder

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Kabelrinnendeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN 985 aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnendeckel RD .. RDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel mit Sicherungsmutter nach DIN EN ISO 10511

Bogen 45°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, zur Herstellung von 45° horizontal abgewinkeltem Kabelrinnenverlauf, mit integrierten Stoßstellenverbindern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 552 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Richtungsänderung

Winkel

Bauform

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Bogenausführung

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Mit Oberteil

Innenradius

Materialstärke

Seitenlochung

Montagelochung im Boden

NATO-Lochbild

Ausführung

Geeignet für Funktionserhalt

Farbe

Bogen 45°, 110x552 mm, mit ungelochten Seitenholmen

Bogen 90°, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° Eckverbindungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 552 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bogen 90°, 110x552 mm, mit ungelochten Seitenholmen

Gelenkverbinder, vertikal, zur Erstellung von vertikalen Winkelverbindungen durchlaufender Kabelrinnen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H : 93 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Länge

Gelenkverbinder, vertikal, Höhe 93 mm

Kabelrinne nach DIN IEC 61537, schwer, ungelocht, mit Verbinderlochung für den Anschluss, einschließlich feuerverzinkten einstückigem U-förmigen Stoßstellenverbinder RV 110...F und feuerverzinkten anteilmäßigem Befestigungszubehör. Abmessungen (ca. Maße) H x B : 110 x 550 mm Materialstärke t : 1,5 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 60300 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Höhe

Breite

Arbeitslänge

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

niedax-kabelrinne-schwer-110x550x3000-mm-t=1-5-mm-ungelocht

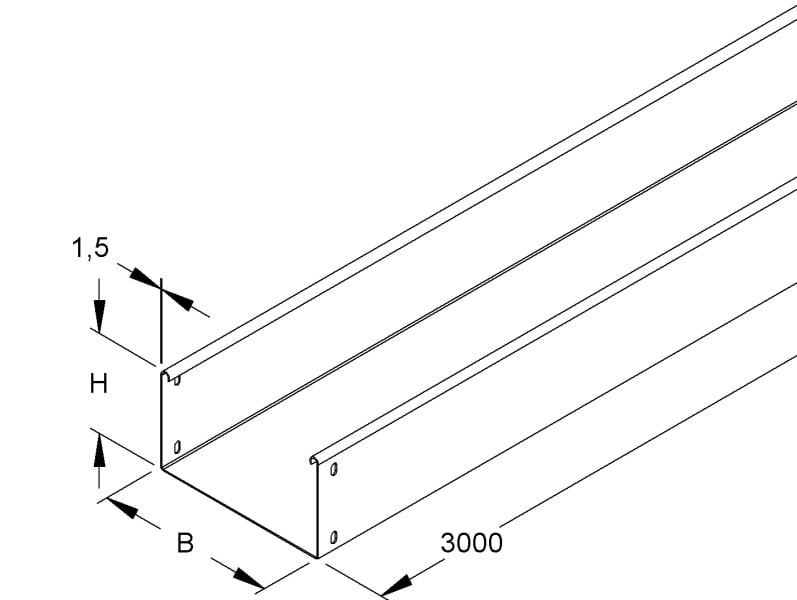

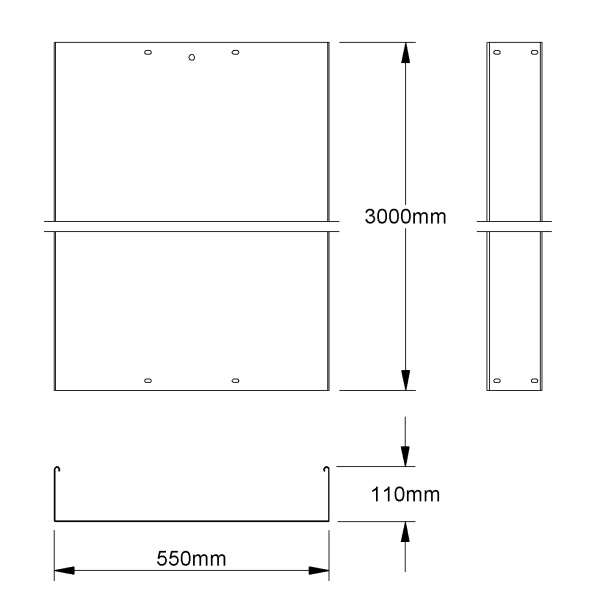

Kabelrinne schwer, 110x550x3000 mm, t=1,5 mm, ungelocht

Anbau T-Stück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° T-Abgängen und Kreuzungen unterschiedlicher sowie gleicher Breite, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 552 mm Innenholmradius R : 138 mm Ausklinkung d. Kabelrinnen : 280 mm + B Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kabelrinnen-Abgangsbreite

Anbau T-Stück, 110x552 mm, mit ungelochten Seitenholmen

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 98 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennwandhöhe

Befestigungslochung

Befestigungsart

Trennsteg, 98x3000 mm, t=0,9 mm

Reduzier-/Abschlussstück, für den Abschluss von Kabelrinnenenden sowie zur Reduzierung und Erweiterung von durchlaufenden Kabelrinnen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 550 mm Reduzierungsmaß B : 550 mm Gesamtbreite B1 : 672 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Reduzier-/Abschlussstück, 110x550 mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, ohne Drehriegelverschlüsse. Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 552 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Deckel für Kabelrinne/-leiter, 550x3000 mm, t=1,0 mm

Deckelhalteklammer, zur nachträglichen Befestigung -Klemmfunktion- der Kabelrinnendeckel ohne Drehriegelverschlüsse auf Kabelrinnen. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Kabelrinnendeckel RD .. Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B : 108 x 22 mm Werkstoff : Federedelstahl, Werkstoff Nr. 1.4310

Deckelhalteklammer, Höhe 108 mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel RDRS 9 F und Deckelhaltefeder RDHF 9 E2 eingesetzt werden. Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 552 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Eckanbaustück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, mit durchgängiger Kabelauflage durch überlappendes Bodenblech, zur Herstellung von horizontalen 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H (innen) : 110 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Höhe der Seitenwand

Eckanbaustück, Höhe 110 mm, mit ungelochten Seitenholmen

Bogen, verstellbar, vertikal, für den vertikalen Höhenversatz, mehrteilig, einschließlich 2 Gelenkstücke RGE..., 2 Kantenschutzbleche RKB..., 2 Gelenkverbinder RGV..., einschließlich feuerverinkten anteilmäßigem Befestigungszubehör. Bodenbleche und Seitenteile sind mit abgerundeten Kanten zum Schutz der Kabel am Übergang versehen. Verwendbar für : Kabelrinnen mit 110 mm Kantenhöhe Lieferung : unmontiert Abmessungen (ca. Maße) Höhe H x Breite B : 110 x 550 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bogen, verstellbar, vertikal, 110x550 mm

Kreuzung, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° Kreuzungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 552 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kreuzung, 110x552 mm, mit ungelochten Seitenholmen

T-Stück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° T-Abgängen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 552 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
