Gitterrinnen

Kabelrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckel

Deckelklammern

Bögen

T-Stücke

Kreuzstücke

Verbinder

Sonstiges

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Logistik

Produktdatenblatt

Deeplink Produktseite

Reduzier-/Abschluss-/Winkelstück, für den Abschluss von Kabelrinnenenden sowie zur Reduzierung und Erweiterung von durchlaufenden Kabelrinnen und zur Herstellung horizontaler Richtungsänderungen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 100 mm Reduzierungsmaß B : 100 mm Gesamtbreite B1 : 222 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Kabeltragsystemhöhe

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Reduzier- Abschluss- und Winkelstück 60x100mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, ohne Drehriegelverschlüsse. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Kabel- und Steigeleitern mit 60 und 100 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 102 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Oberteilbreite

Befestigungsart

Materialstärke

Deckel für Kabelrinne/-leiter, 100x3000 mm, t=0,75 mm

Montageanleitung

Deckelhaltefeder, zur Befestigung - Clip-/Klemmfunktion - der Deckel der Kabelrinnendeckel ohne Drehriegelverschlüsse. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnendeckel RD .. winkelverstellbaren Formstückdeckel RBAVD .. Bedarf : Deckelkurzstücke < 200 mm mind. 2 Deckelhaltefedern Deckelkurzstücke >= 200 - 1000 mm mind. 4 Deckelhaltefedern Deckelstücke >= 1000 mm mind. 6 Deckelhaltefedern Abmessungen (ca. Maße) Länge L : 40 mm Werkstoff : Federedelstahl, Werkstoff Nr. 1.4310

Deckelhaltefeder

Deckelhalteklammer, zur nachträglichen Befestigung -Klemmfunktion- der Kabelrinnendeckel ohne Drehriegelverschlüsse auf Kabelrinnen. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Kabelrinnendeckel RD .. Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) H x B : 58 x 22 mm Werkstoff : Federedelstahl, Werkstoff Nr. 1.4310

Deckelhalteklammer, Höhe 58 mm

Deckel für Kabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel RDRS 9 und Deckelhaltefeder RDHF 9 E2 eingesetzt werden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 35, 60, 85 und 110 mm Kantenhöhe Abmessungen (ca. Maße) Breite B (innen) : 102 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Deckel für Kabelrinne/-leiter, 100x3000mm, t=0,75mm

Eckanbaustück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, mit durchgängiger Kabelauflage durch überlappendes Bodenblech, zur Herstellung von horizontalen 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H (innen) : 60 mm Innenholmradius R : 99 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe der Seitenwand

Innenradius

NATO-Lochbild

Eckanbaustück mit ungelochtem Seitenholm Höhe=60mm

Bogen 90°, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern und zusätzlicher Befestigungslochung im Bodenblech, zur Herstellung von horizontalen 90° Eckverbindungen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Richtungsänderung

Winkel

Bauform

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Bogenausführung

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Mit Oberteil

Seitenlochung

Montagelochung im Boden

Bogen 90° mit ungelochten Seitenholmen 60x102mm

Gelenkverbinder, vertikal, zur Erstellung von vertikalen Winkelverbindungen durchlaufender Kabelrinnen, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H : 47 mm Werkstoff : Stahl, bandverzinkt nach DIN EN ISO 10346

Gelenkverbinder, vertikal, Höhe 47 mm

Anbau T-Stück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° T-Abgängen und Kreuzungen unterschiedlicher sowie gleicher Breite, breitenabhängig in der Hauptrichtung, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Innenholmradius R : 138 mm Ausklinkung d. Kabelrinnen : 280 mm + B Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Kabelrinnen-Abgangsbreite

T-Abzweigstück mit ungelochten Seitenholmen 60x102mm

T-Stück, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° T-Abgängen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

T-Stück, 60x102 mm, mit ungelochten Seitenholmen

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigen Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Verwendbar für : begehbare Kabelrinnen - Dieser Trennsteg ist nicht geeignet zur Unterstützung der begehbaren Deckel! Abmessungen (ca. Maße) Höhe H x Umkantung : 47 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Befestigungslochung

Trennsteg, 47x3000 mm, t=0,75 mm

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen sowie für Industriekanäle (hier im System ''VDE zertifiziert!''), zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. verschrauben, einschließlich anteilmäßigen Befestigungszubehör. Zur Verwendung im Funktionsbereich bitte Zusatzvorschriften beachten! VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen/-leitern Weitspannrinnen/-leitern Trennprofilhalter Industriekanäle LI.. hier im System ''VDE zertifiziert!'' Abmessungen (ca. Maße) H x Umkantung : 55 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennsteg t=0,75mm 55x3000mm

Bogen 45°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, zur Herstellung von 45° horizontal abgewinkeltem Kabelrinnenverlauf, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Bogen 45°, 60x102 mm, mit ungelochten Seitenholmen

Kabelrinne, schwer, nach DIN IEC 61537, mit versetzt angeordneter Boden- und Seitenperforation, durchgehend mittige Lochperforation zur Abhängung mit Gewindestäben M 10/..., einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 60.. und anteilmäßigem Befestigungszubehör. Zur Verwendung für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B : 60 x 100 mm Materialstärke t : 1,5 mm Mittellochung : Ø 11 mm mittiger Lochabstand : 106 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe

Breite

Arbeitslänge

Nutzbarer Querschnitt

Belastungstesttyp nach IEC 61537

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m

niedax-kabelrinne-schwer-60x100x3000-mm-t=1-5-mm-gelocht

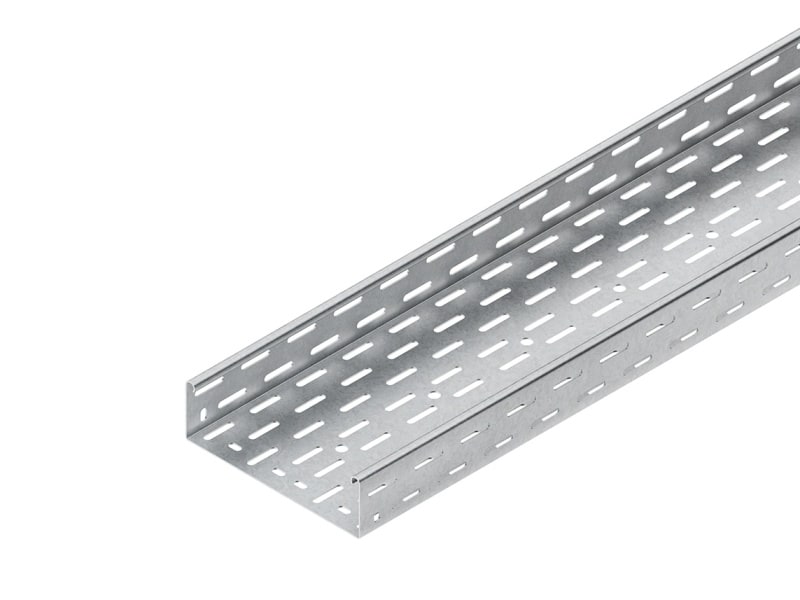

Kabelrinne schwer, 60x100x3000 mm, t=1,5 mm, gelocht

Kreuzung, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° Kreuzungen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Kreuzung, 60x102 mm, mit ungelochten Seitenholmen

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Kabelrinnen/-leiterdeckel, einschließlich galvanisch verzinkter Flachrundkopfschraube mit Schlitz FL 6X12-S DIN 603 und galvanisch verzinkter Sicherungsmutter SMS 6 DIN EN ISO 10511. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen/-leiterdeckel RD .. RDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, bandverzinkt nach DIN EN 10346

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel mit Sicherungsmutter nach DIN EN ISO 10511

Winkelverstellbares Formstück, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, zur flexibel einstellbaren horizontalen Richtungsführung in einem Winkelbereich von 0-90°, formstabil durch einen durchgehend überlappenden Kabelrinnenboden, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 100 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Wink. Formstück 0-90°, 60x100 mm, mit ungel. Seitenholmen

Bogen, verstellbar, vertikal, für den vertikalen Höhenversatz, mehrteilig, einschließlich 2 Gelenkstücke RGE..., 2 Kantenschutzbleche RKB..., 2 Gelenkverbinder RGV..., einschließlich anteilmäßigem Befestigungszubehör. Bodenbleche und Seitenteile sind mit abgerundeten Kanten zum Schutz der Kabel am Übergang versehen. VDE zertifiziert! Verwendbar für : Kabelrinnen mit 60 mm Kantenhöhe Lieferung : unmontiert Abmessungen (ca. Maße) Höhe H x Breite B : 60 x 100 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

NIEDAX - Kabelrinne schwer, 60x100x3000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Kabelrinne schwer, 60x100x3000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
