Kabelrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckel

Deckelklammern

Verbinder

Trennprofile

Sonstiges

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Logistik

Produktdatenblatt

Deeplink Produktseite

Reduzier-/Abschluss-/Winkelstück, für den Abschluss von Kabelrinnenenden sowie zur Reduzierung und Erweiterung von durchlaufenden Kabelrinnen und zur Herstellung horizontaler Richtungsänderungen, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 60 x 100 mm Reduzierungsmaß B : 100 mm Gesamtbreite B1 : 222 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Kabeltragsystemhöhe

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Reduzier- Abschluss- und Winkelstück 60x100mm

Montageanleitung

Drehriegel, verstärkte Ausführung, zum nachträglichen bzw. zusätzlichen Einbau in Kabelrinnendeckel des begehbaren Kabelrinnensystems, einschließlich galvanisch verzinkter Flachrundkopfschraube mit Schlitz FL 6X12-S DIN 603 und galvanisch verzinkter Sicherungsmutter SMS 6 DIN EN ISO 10511. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z. B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Kabelrinnendeckel des BKS Systems RDVS .. RDRS ...-2.0 RDVSRSL .. RDVSRS .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, bandverzinkt nach DIN EN 10346

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel, verstärkte Ausführung, t=2,0 mm

Deckel, schwere Ausführung, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346

Oberteilbreite

Befestigungsart

Materialstärke

Deckel für Kabelrinne, 105x3000 mm, t=2,0 mm

Deckel, rutschsicher R10 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten schwerem Aluminiumriffelblech, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t gesamt : 6 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 2,5 mm Aluminiumblechauflage und 1,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel für Kabelrinne, 105x3000 mm, t=4,5 mm

Deckel, rutschsicher R9 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten leichtem Aluminiumriffelblech, ohne Drehriegelverschlüsse, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Befestigung des Deckels müssen bei Bedarf Deckelhaltefedern RDHFS 9 separat bestellt werden. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t gesamt : 4 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 1,5 mm Aluminiumblechauflage und 0,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel für Kabelrinne, 105x3000 mm, t=3,5 mm

Deckel, schwere Ausführung, mit verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346

Deckel, rutschsicher R10 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten schwerem Aluminiumriffelblech und verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t gesamt : 6 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 2,5 mm Aluminiumblechauflage und 1,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

Deckel, rutschsicher R9 gemäß DIN EN 16165, schwere Ausführung, mit vollflächig aufgenieteten leichtem Aluminiumriffelblech und verstärkten unverlierbar vormontierten Drehriegelverschlüssen, für begehbare Kabelrinnen. Andere Antirutschbeläge auf Anfrage lieferbar. Zur Unterstützung des begehbaren Deckels bitte die Mindestanzahl an Trennstegen beachten (siehe Trennstege RTSKQ.. AL, RTSQF.. und RW...-...)! Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) B (innen) : 105 mm Materialstärke t gesamt : 4 mm Die Materialstärke setzt sich aus 2 mm Stahlblech, 1,5 mm Aluminiumblechauflage und 0,5 mm Riffelhöhe zusammen. Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt DIN EN 10346 Aluminium, blank

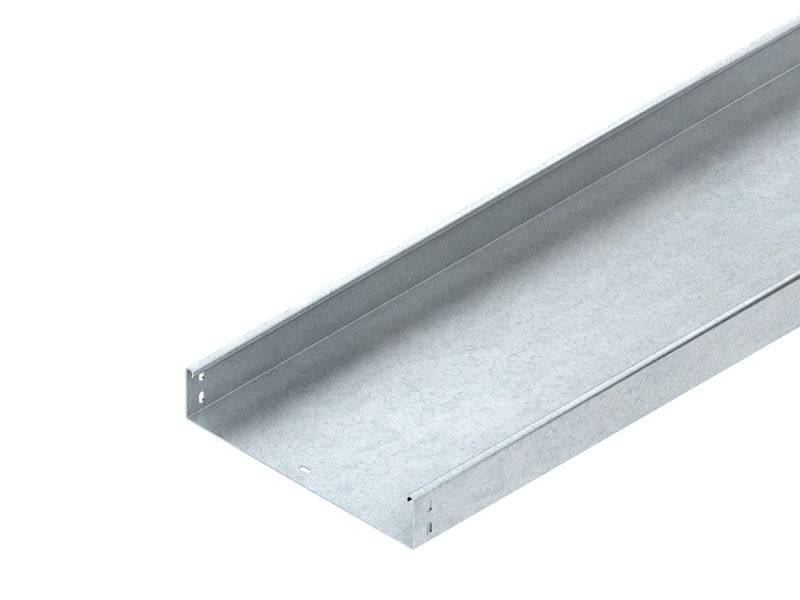

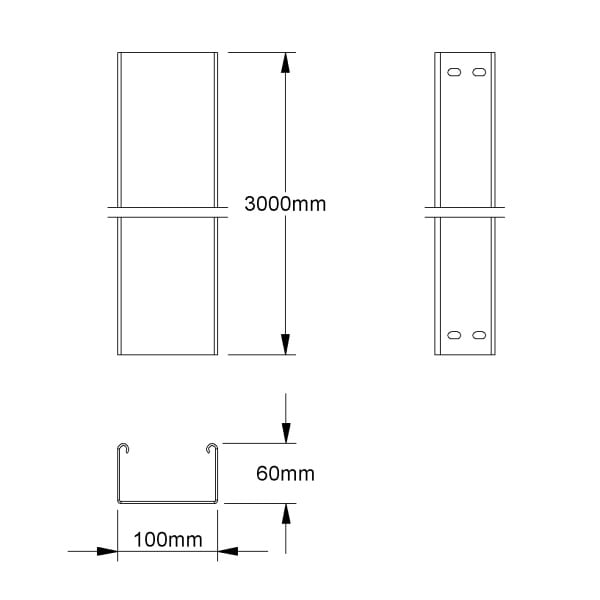

Kabelrinne, schwer, nach DIN IEC 61537, ungelocht, ohne Verbinder jedoch mit Verbinderlochung an beiden Enden für den Anschluss, für das begehbare Kabelrinnensystem. Verwendet werden können Standard Formstücke in Verbindung mit Deckel des begehbaren Systems. Zwei Universalverbinder RSUV 60-1.5 je Stoßstelle bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe

Breite

Arbeitslänge

Nutzbarer Querschnitt

Mit Oberteil

Seitenlochung

Montagelochung im Boden

NATO-Lochbild

Belastungstesttyp nach IEC 61537

niedax-kabelrinne-schwer-60x100x3000-mm-t=2-0-mm-ungelocht

Kabelrinne schwer, 60x100x3000 mm, t=2,0 mm, ungelocht

Universalverbinder, zur Herstellung von geraden sowie horizontal abgewinkelten Stoßstellenverbindungen, für begehbare Kabelrinnen, einschließlich anteilmäßigen Befestigungszubehör. Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) H x B : 51 x 150 mm Materialstärke t : 1,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Universalverbinder, 51x150 mm, t=1,5 mm

Trennsteg, schwer, L-Profil mit Systemlochung im Bodenflansch, für begehbare Kabelrinnen, zur stufenlosen Einteilung der Rinnenbreite und zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, einschließlich anteilmäßigen Befestigungszubehör. Mindestanzahl an Trennstegen zur Unterstützung des begehbaren Deckels: Deckelbreite 100 mm = 0 Stück Deckelbreite 200 mm = 0 Stück Deckelbreite 300 mm = 1 Stück Deckelbreite 400 mm = 2 Stück Deckelbreite 500 mm = 2 Stück Deckelbreite 600 mm = 3 Stück Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) H : 58 mm Materialstärke t : 1,5 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Befestigungslochung

Trennsteg, L-Profil, Höhe 58 mm, t=1,5 mm, m. Systemlochung

Deckelhaltefeder, mit formschlüssigen und unverlierbaren Sitz auf dem Deckel, im montierten Zustand, insbesondere mit rutschsicheren Deckeln, wird ein Verschieben auf der Rinne in horizontaler / vertikaler (<= 150 N) Richtung unterbunden, die Deckelhaltefedern erlauben eine einseitige Öffnung des Deckels bis max. 20° und ermöglichen somit eine zusätzliche Nachinstallation bzw. Inspektion von Leitungen, zur Befestigung - Clip-/Klemmfunktion - der Deckel an wandmontierte und freistehende Steigetrassenverkleidungen. Des Weiteren für schwere Kabelrinnendeckel mit und ohne Riffelblechauflage sowie für winkelverstellbare Formstücke 0°-90° im begehbaren Kabelrinnensystem. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Durch die spezielle Form/Kontur ist der Potentialausgleich sichergestellt. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Steigetrassenverkleidungen STVW.. STVWA.. STVFA.. begehbare Kabelrinnen RDS.. RDRS...-2.0 RDSRSL.. RDSRS.. winkelverstellbare Formstücke 0°-90° RBAVDS.. RBAVDSRS.. Bedarf : Deckelkurzstücke < 200 mm mind. 2 Deckelhaltefedern Deckelkurzstücke >= 200 - 1000 mm mind. 4 Deckelhaltefedern Deckelstücke >= 1000 mm mind. 6 Deckelhaltefedern Abmessungen (ca. Maße) Länge L : 30 mm Werkstoff : Stahl, galvanisch verzinkt und passiviert, Deckschicht versiegelt

Deckelhaltefeder Stahl C67S, galv. verzinkt u. passiviert

Trennsteg, schwer, profiliert, mit Systemlochung im Bodenflansch und zusätzlichem Umbug zum Schutz der Kabel beim Kabelzug, für begehbare Kabelrinnen, zur stufenlosen Einteilung der Rinnenbreite und zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, einschließlich anteilmäßigen Befestigungszubehör. Mindestanzahl an Trennstegen zur Unterstützung des begehbaren Deckels: Deckelbreite 100 mm = 0 Stück Deckelbreite 200 mm = 0 Stück Deckelbreite 300 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 400 mm = 1 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 500 mm = 2 Stück bei einer max. Fachgröße von 200 mm Deckelbreite 600 mm = 2 Stück bei einer max. Fachgröße von 200 mm Der Potentialausgleich erfolgt durch Verschrauben mit der Kabelrinne. Verwendbar für : begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H : 58 mm Materialstärke t : 2 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

NIEDAX - Kabelrinne schwer, 60x100x3000 mm, t=2,0 mm, ungelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Kabelrinne schwer, 60x100x3000 mm, t=2,0 mm, ungelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Referenznummern

Technische Daten

Beschreibung

Daten & Medien
