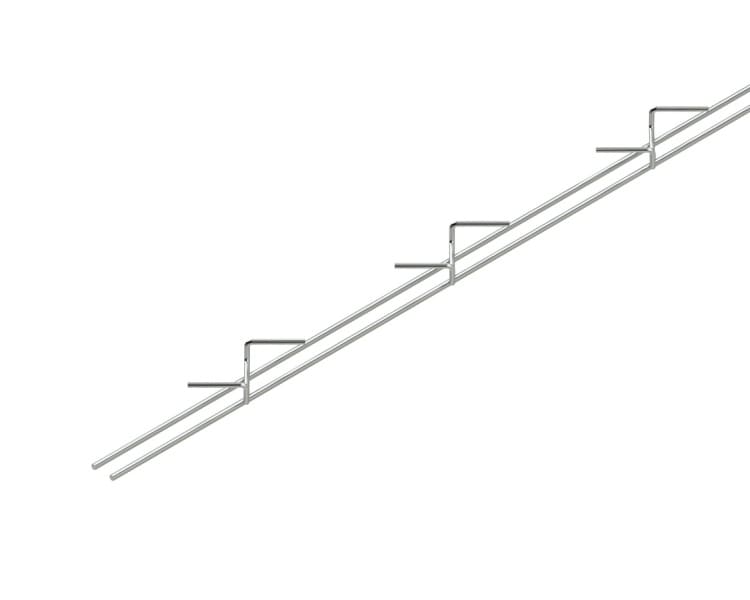

NIEDAX - Kabelträger, Kabel-Ø bis 8mm, 8x20x2000mm, DS: quer 2,5mm längs 3,0mm

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 193431
Profilform - sonstige
Breite - 25 mm
Höhe - 16 mm
Länge - 2000 mm

Verpackung und Lieferbedingungen

2 Meter
Produkt vom Umtausch ausgeschlossen

EAN

4013339193431

Sonepar Artikelnummer

120983988

Hersteller Artikelnummer

193431

Hersteller Typ

MCH 8.20 E3

Hersteller Artikel Nr.:

193431

Profilform:

sonstige

Breite:

25 mm

Höhe:

16 mm

Länge:

2000 mm

Integrierte Trennwand:

ohne

Ausführung:

ohne Verbinder

Werkstoff:

rostfreier Stahl

Arbeitslänge:

2000 mm

Drahtdurchmesser Längsseite:

3 mm

Drahtdurchmesser Querseite:

2.5 mm

Nutzbarer Querschnitt:

160 mm²

Art der Verbindung:

geschraubt

Geeignet für Funktionserhalt:

Nein

Werkstoffgüte:

Edelstahl 304 (1.4301)

Oberflächenschutz:

sonstige

Farbe:

Edelstahl

Gewicht:

0.14 kg/m

Belastungstesttyp nach IEC 61537:

Typ II

Einsatztemperatur:

-20 .. 120 °C

Herkunftsland:

Zolltarifnummer:

73143900

Gewicht:

0.593 kg

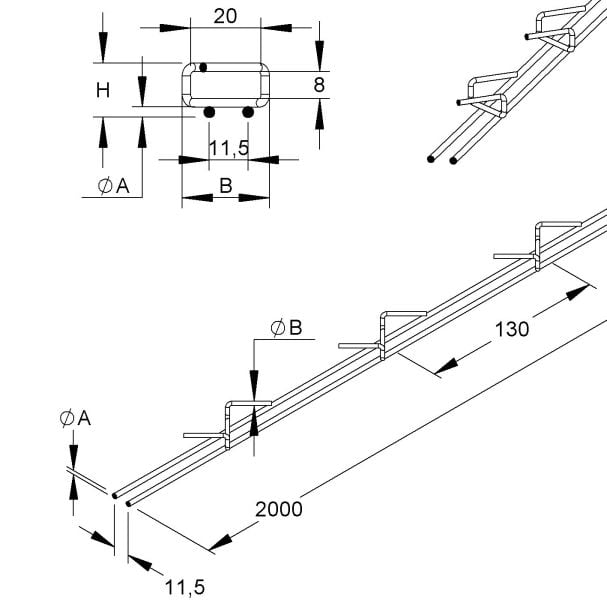

Kabelträger nach DIN IEC 61537, aus Stahldrähten, punktgeschweißt, Z-förmig im Querdraht, zur Verlegung von einem Kabel Durchmesser <= 8 mm, durch Z-förmige Querdrähte ist das Kabel ohne Fädelaufwand gesichert einzubringen, zur Befestigung sowie zur Verbindung Gitterrinnenhaltelasche GRHLG 6 mit Nagelanker NA 6X30 bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H (außen) x Breite B (außen) : 16 x 25 mm Querdraht lichte Höhe H1 x lichte Breite B1 : 8 x 20 mm für 1 Kabel : <= Ø 8 mm Längsdraht-Ø A : 3 mm Längsdrahtabstand : 11,5 mm Querdraht-Ø B : 2,5 mm Querdrahtabstand : 130 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 160 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
