Kabelrinnen

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Deckelklammern

Kreuzstücke

Sonstiges

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Deckelhalteklammer, zur nachträglichen Befestigung -Klemmfunktion- der Kabelrinnendeckel ohne Drehriegelverschlüsse auf Kabelrinnen. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Kabelrinnendeckel RD .. Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) H x B : 108 x 22 mm Werkstoff : Federedelstahl, Werkstoff Nr. 1.4310

Hersteller Artikel Nr.

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Werkstoff

Oberflächenschutz

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Deckelhalteklammer, Höhe 108 mm

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Formstückdeckel von Kabelrinnen sowie für Formstückdeckel des begehbaren Kabelrinnensystems und für Verteilerrinnendeckel sowie für Weitspann Anbau T-Stück Deckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN EN ISO 10511 aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Formstückdeckel von Kabelrinnen Formstückdeckel des begehbaren Kabelrinnensystems Verteilerrinnendeckel RDSV 50, RDSV 100 Weitspann Anbau T-Stück Deckel WTARDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel mit Sicherungsmutter nach DIN EN ISO 10511

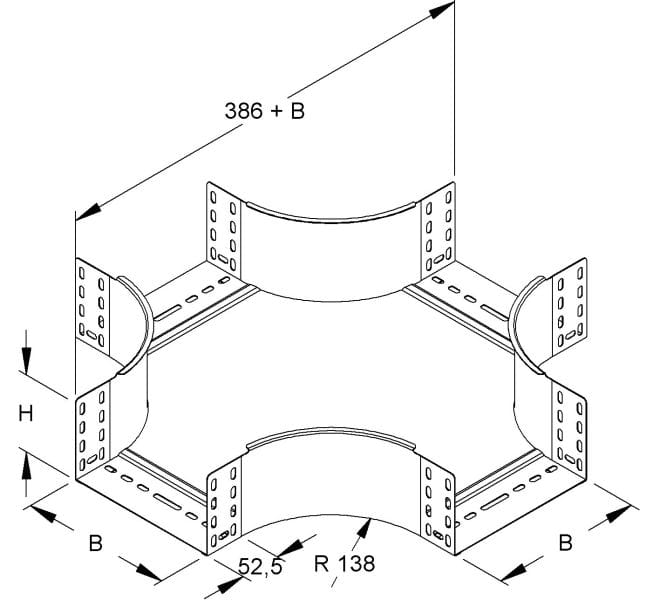

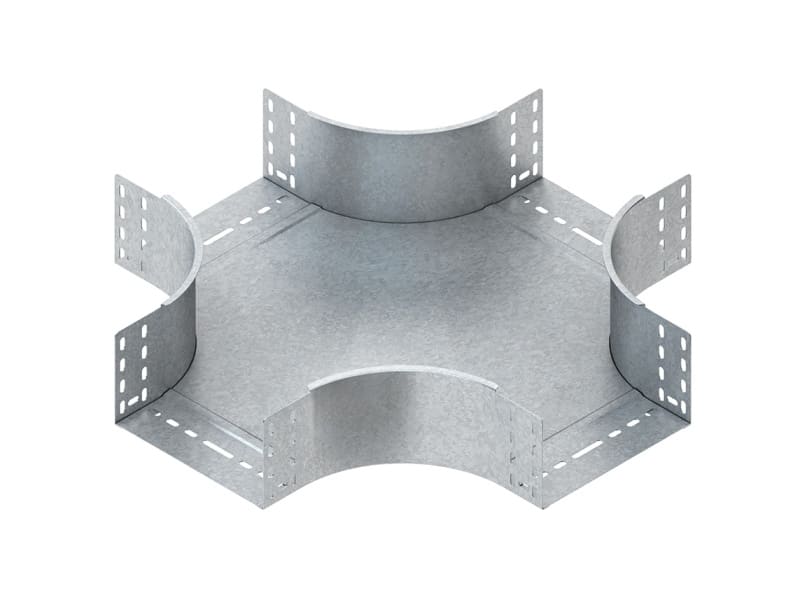

Kreuzung, mit ungelochten Seitenholmen, jedoch mit Verbinderlochung für den Anschluss, mit integrierten Stoßstellenverbindern, zur Herstellung von horizontalen 90° Kreuzungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Kabelrinnen mit 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Breite B (innen) : 110 x 502 mm Innenholmradius R : 138 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Innenradius

Ausführung

NATO-Lochbild

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Geeignet für Funktionserhalt

Farbe

niedax-kreuzung-110x502-mm-mit-ungelochten-seitenholmen

Kreuzung, 110x502 mm, mit ungelochten Seitenholmen

Deckel für Kreuzung, ohne Drehriegelverschlüsse, höhenunabhängiger Deckel für Kabelrinnen Kreuzung. VDE zertifiziert! für Kabelrinnen Kreuzung : RKS .. F Abmessungen (ca. Maße) B (innen) : 504 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Breite

Befestigungsart

Deckel für Kreuzung, Breite 504 mm

Deckel für Kreuzung, mit unverlierbar vormontierten Drehriegelverschlüssen, höhenunabhängiger Deckel für Kabelrinnen Kreuzung. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel RDRS 2 E3 eingesetzt werden. VDE zertifiziert! für Kabelrinnen Kreuzung : RKS .. F Abmessungen (ca. Maße) B (innen) : 504 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Drehriegelverschlüsse : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

NIEDAX - Kreuzung, 110x502 mm, mit ungelochten Seitenholmen

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Kreuzung, 110x502 mm, mit ungelochten Seitenholmen

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
