Installationskanäle

Installationsmaterial

Kabelkanäle

Leitungsführung

Flachwinkel

Innenecken

Aussenecken

Endstücke

T-Stücke

Trennwände

Kupplungen

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Endabschlussdeckel, der Potentialausgleich erfolgt zwangsläufig beim Einschieben in den Kanal. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Hersteller Artikel Nr.

Höhe

Breite

Ausführung

Werkstoff

Farbe

Werkstoffgüte

Halogenfrei

Antibakterielle Behandlung

Oberflächenschutz

Geeignet für Funktionserhalt

Befestigungsart

Mit Schutzfolie

Schutzart (IP)

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Endabschlussdeckel, 100x100 mm

Endschutzring, aufgrund der getrennten Ausführung auch zum nachträglichen Einbau geeignet, halogenfrei. In persönlichen Gefährdungsbereichen ist der Endschutzring anzuordnen! Verwendung für : Leitungsschutzkanäle LLK 100.100.. LUK 100.100.. Leitungsschutzkanal LLKX 100.100 E3 Abmessungen (ca. Maße) Höhe H x Breite B (außen) : 102 x 103 mm Farbton : schwarzgrau RAL : 7021 (ähnlich) Werkstoff : PP (Polypropylen) silikonfrei (frei von die Lackbenetzung störenden Substanzen)

RAL-Nummer

Endschutzring, 100x100 mm

Montageanleitung

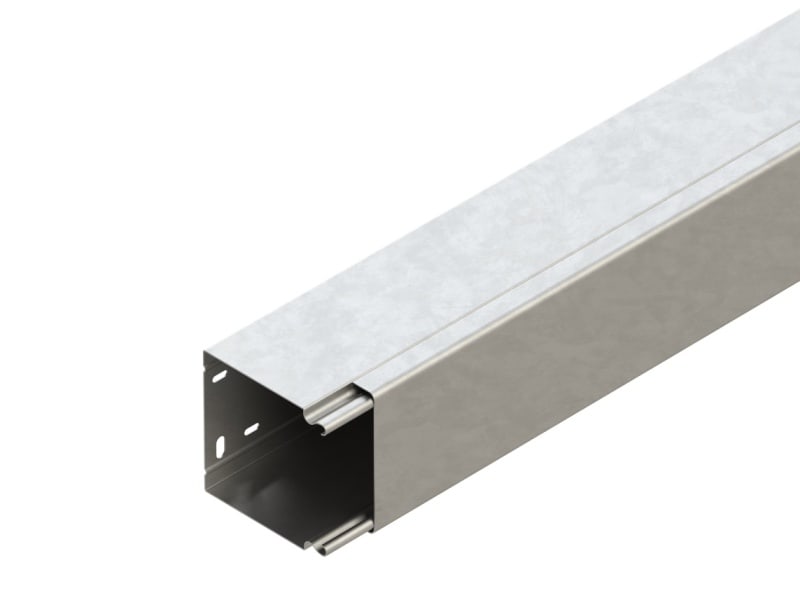

Leitungsschutzkanal, mit aufrastbarem Deckel und doppelreihiger Befestigungslochung sowie versetzt angeordneter Rundlochung im Kanalboden, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm zweireihige Bodenlochung : 2x (7 x 15 mm) und 2x (4,5 x 12 mm) mittiger Reihenabstand : 50 mm Bodenlochabstand Rastermaß : 250 mm versetzte Bodenrundlochung : Ø 20 mm mittiger Reihenabstand : 60 mm Bodenrundlochabstand Rastermaß : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 9582 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Länge

Nutzbarer Querschnitt

Transparent

Anzahl der festen Trennwände

Anzahl der steckbaren Trennwände

Ausführung Deckel

Mit Kabelhalteklammer

Mit Kanalverbinder

Lieferung auf Rolle

Vorprägungen

niedax-leitungsschutzkanal-mit-deckel-100x100x2000-mm

Leitungsschutzkanal mit Deckel, 100x100x2000 mm

Stoßstellenverbinder, mit Flachsteckern 6,3 mm für den zusätzlichen Anschluss von Potentialausgleichsleitungen, verbinden die Kanalunterteile/Formstücke elektrisch und mechanisch in einem Arbeitsgang, einsetzbar in die Seitenteile der Leitungsschutzkanäle, der Potentialausgleich erfolgt zwangsläufig beim Einsetzen. Verwendung für : Leitungsschutzkanäle LLK.. / LUK.. mit 100 mm Höhe sowie deren Formstücke Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Länge L : 80 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Höhe des Leitungsführungskanals

Bauform

Mit Potentialausgleich

Stoßstellenverbinder mit Flachstecker 6,3 mm, Höhe 100 mm

Leitungsschutzkanal Außeneck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Winkel

Außeneck 45° mit Deckel, 100x100 mm

Leitungsschutzkanal Außeneck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Außeneck 90° mit Deckel, 100x100 mm

Leitungsschutzkanal Inneneck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Inneneck 45° mit Deckel, 100x100 mm

Leitungsschutzkanal Inneneck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Inneneck 90° mit Deckel, 100x100 mm

Leitungsschutzkanal T-Stück 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, Anschlusslaschen mit Erdungsfahne fluchtend mit dem Kanal, diese müssen bauseitig einmalig an den vorgeprägten Einkerbungen rechtwinklig für den Abgang aufgebogen werden, der Potentialausgleich erfolgt bei den Kanälen untereinander über den Stoßstellenverbinder LST...E3 und der Potentialausgleichsleitung GSLH.. bitte gesondert bestellen, bei den Deckeln automatisch beim Aufrasten. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Hauptrichtung Höhe H x Breite B : 100 x 100 mm Abgang Höhe H x Breite B : 100 x 100 mm Die Höhe des Abgangs entspricht der Höhe der Hauptrichtung! Länge L : 350 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Abgehende Höhe

Abgehende Breite

T-Stück mit Deckel, 100x100 mm, Abgangsbreite 100 mm

Leitungsschutzkanal T-Stück 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm durchgehende Kanalgröße H x B = abgehende Kanalgröße H x B durchgehende Gesamtlänge : 400 mm + B abgehende Gesamtlänge : 200 mm + B Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

T-Stück mit Deckel, 100x100 mm

Leitungsschutzkanal Vertikaleck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Vertikaleck 45° mit Deckel, 100x100 mm

Leitungsschutzkanal Vertikaleck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 100 x 100 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Vertikaleck 90° mit Deckel, 100x100 mm

Trennprofilhalter, mit Zugentlastung, für die senkrechte Montage eines Trennsteges und zur Unterteilung des Innenraumes von Gerätekanälen und Leitungsschutzkanälen, einsetzbar in die Seitenteile der Gerätekanäle bzw. im Boden der Leitungsschutzkanäle, der Potentialausgleich erfolgt zwangsläufig beim Einsetzen. VDE zertifiziert! Verwendung für : Gerätekanäle GKU.. / DKU.. mit 100 mm Tiefe Leitungsschutzkanäle LLK.. / LUK.. mit 100 mm Breite Abmessungen (ca. Maße) Tiefe T : 99 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Anwendung

Trennprofilhalter mit Zugentlastung, Kanaltiefe 99 mm

Trennsteg, zum Einclipsen in die Laschen der Trennprofilhalter für Leitungsschutzkanäle, der Potentialausgleich erfolgt automatisch beim Einclipsen. Verwendung für : Trennprofilhalter TPH .. LZTP .. Abmessungen (ca. Maße) Tiefe T (außen) x Umkantung H : 90 mm x 11 mm Lieferlänge L : 2000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

NIEDAX - Leitungsschutzkanal mit Deckel, 100x100x2000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Leitungsschutzkanal mit Deckel, 100x100x2000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

Referenznummern

Technische Daten

Beschreibung

Daten & Medien
