Installationskanäle

Installationsmaterial

Kabelkanäle

Leitungsführung

Flachwinkel

Innenecken

Aussenecken

Endstücke

T-Stücke

Trennwände

Kupplungen

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Endabschlussdeckel, der Potentialausgleich erfolgt zwangsläufig beim Einschieben in den Kanal. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Hersteller Artikel Nr.

Höhe

Breite

Ausführung

Werkstoff

Farbe

Werkstoffgüte

Halogenfrei

Antibakterielle Behandlung

Oberflächenschutz

Geeignet für Funktionserhalt

Befestigungsart

Mit Schutzfolie

Schutzart (IP)

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Endabschlussdeckel, 80x80 mm

Endschutzring, aufgrund der getrennten Ausführung auch zum nachträglichen Einbau geeignet, halogenfrei. In persönlichen Gefährdungsbereichen ist der Endschutzring anzuordnen! Verwendung für : Leitungsschutzkanäle LLK 80.080.. LUK 80.080.. Abmessungen (ca. Maße) Höhe H x Breite B (außen) : 82 x 83 mm Farbton : schwarzgrau RAL : 7021 (ähnlich) Werkstoff : PP (Polypropylen) silikonfrei (frei von die Lackbenetzung störenden Substanzen)

RAL-Nummer

Endschutzring, 80x80 mm

Montageanleitung

Leitungsschutzkanal, mit aufrastbarem Deckel und zweireihiger Befestigungslochung und zusätzlicher versetzt angeordneter Rundlochung im Kanalboden, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm zweireihige Bodenlochung : 2x (7 x 15) und 2x (4,5 x 12) mm Reihenabstand : 30 mm Bodenlochabstand Rastermaß : 250 mm versetzte Bodenrundlochung : Ø 12 mm Reihenabstand : 40 mm Bodenrundlochabstand : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 5982 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Länge

Nutzbarer Querschnitt

Transparent

Anzahl der festen Trennwände

Anzahl der steckbaren Trennwände

Ausführung Deckel

Mit Kabelhalteklammer

Mit Kanalverbinder

Lieferung auf Rolle

Vorprägungen

niedax-leitungsschutzkanal-mit-deckel-80x80x2000-mm

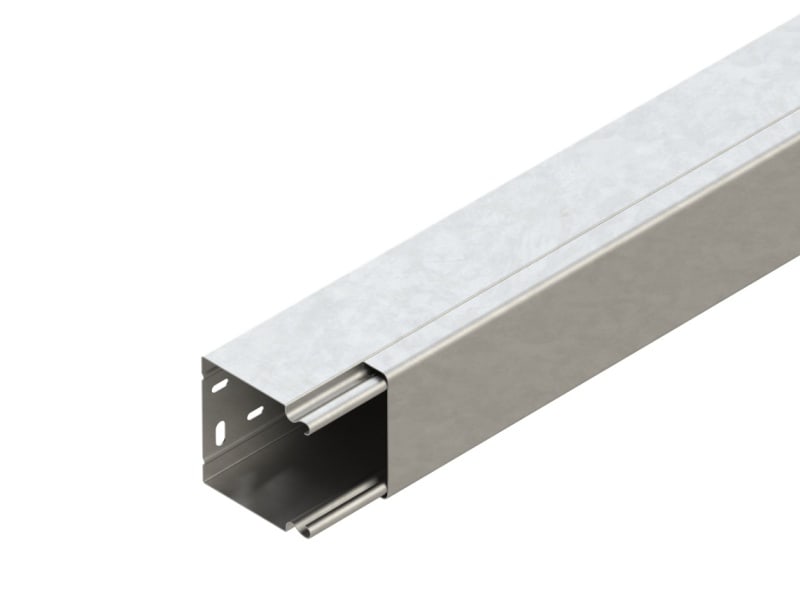

Leitungsschutzkanal mit Deckel, 80x80x2000 mm

Stoßstellenverbinder, mit Flachsteckern 6,3 mm für den zusätzlichen Anschluss von Potentialausgleichsleitungen, verbinden die Kanalunterteile/Formstücke elektrisch und mechanisch in einem Arbeitsgang, einsetzbar in die Seitenteile der Leitungsschutzkanäle, der Potentialausgleich erfolgt zwangsläufig beim Einsetzen. Verwendung für : Leitungsschutzkanäle LLK.. / LUK.. mit 80 mm Höhe sowie deren Formstücke Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Länge L : 80 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Höhe des Leitungsführungskanals

Bauform

Mit Potentialausgleich

Stoßstellenverbinder mit Flachstecker 6,3 mm, Höhe 80 mm

Leitungsschutzkanal Außeneck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Winkel

Außeneck 45° mit Deckel, 80x80 mm

Leitungsschutzkanal Außeneck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Außeneck 90° mit Deckel, 80x80 mm

Leitungsschutzkanal Inneneck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Inneneck 45° mit Deckel, 80x80 mm

Leitungsschutzkanal Inneneck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Inneneck 90° mit Deckel, 80x80 mm

Leitungsschutzkanal T-Stück 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, Anschlusslaschen mit Erdungsfahne fluchtend mit dem Kanal, diese müssen bauseitig einmalig an den vorgeprägten Einkerbungen rechtwinklig für den Abgang aufgebogen werden, der Potentialausgleich erfolgt bei den Kanälen untereinander über den Stoßstellenverbinder LST...E3 und der Potentialausgleichsleitung GSLH.. bitte gesondert bestellen, bei den Deckeln automatisch beim Aufrasten. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Hauptrichtung Höhe H x Breite B : 80 x 80 mm Abgang Höhe H x Breite B : 80 x 80 mm Die Höhe des Abgangs entspricht der Höhe der Hauptrichtung! Länge L : 350 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Abgehende Höhe

Abgehende Breite

T-Stück mit Deckel, 80x80 mm, Abgangsbreite 80 mm

Leitungsschutzkanal T-Stück 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm durchgehende Kanalgröße H x B = abgehende Kanalgröße H x B durchgehende Gesamtlänge : 400 mm + B abgehende Gesamtlänge : 200 mm + B Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

T-Stück mit Deckel, 80x80 mm

Leitungsschutzkanal Vertikaleck 45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Vertikaleck 45° mit Deckel, 80x80 mm

Leitungsschutzkanal Vertikaleck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle bitte gesondert bestellen. Verwendung für : Leitungsschutzkanäle LLK.. LUK.. Abmessungen (ca. Maße) Höhe H x Breite B : 80 x 80 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Vertikaleck 90° mit Deckel, 80x80 mm

Trennprofilhalter, für die senkrechte Montage eines Trennsteges und zur Unterteilung des Innenraumes von Gerätekanälen und Leitungsschutzkanälen, einsetzbar in die Seitenteile der Gerätekanäle bzw. im Boden der Leitungsschutzkanäle, der Potentialausgleich erfolgt zwangsläufig beim Einsetzen. VDE zertifiziert! Verwendung für : Gerätekanäle GKU.. / DKU.. mit 80 mm Tiefe Leitungsschutzkanäle LLK.. / LUK.. mit 80 mm Breite Abmessungen (ca. Maße) Tiefe T : 79 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Anwendung

Trennprofilhalter, Kanaltiefe 78 mm

Trennsteg, zum Einclipsen in die Laschen der Trennprofilhalter für Leitungsschutzkanäle, der Potentialausgleich erfolgt automatisch beim Einclipsen. Verwendung für : Trennprofilhalter TPH .. LZTP .. Abmessungen (ca. Maße) Tiefe T (außen) x Umkantung H : 50 mm x 11 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

NIEDAX - Leitungsschutzkanal mit Deckel, 80x80x2000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Leitungsschutzkanal mit Deckel, 80x80x2000 mm

Wesentliche Daten

Verpackung und Lieferbedingungen

Referenznummern

Technische Daten

Beschreibung

Daten & Medien
