Gitterrinnen

Kabelrinnen

Kabelleitern

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckelklammern

Steigetrassen

Verbinder

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Stoßstellenverbinder, zur Herstellung von geraden Stoßstellenverbindungen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendbar für : Kabelleitern KL.. und Steigetrassen STL.. und STM.. Bedarf : 2 Stück je Stoßstelle für Abmessungen (ca. Maße) H : 60 mm Länge L : 150 mm Werkstoff : Stahl, feuerverzinkt DIN EN ISO 1461

Hersteller Artikel Nr.

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Kabeltragsystemhöhe

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Stoßstellenverbinder

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung der Kabel- und Steigeleitern deren Formstücke sowie der Steigetrassen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Kabel- und Steigeleiterholmen, Formstückholmen sowie den Steigetrassenholmen. Verwendung für : Kabel- und Steigeleitern KSL.. und deren Formstücke, Steigetrasse STM.. mit 60 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H x Länge L : 60 x 150 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Stoßstellenverbinder, Höhe 60 mm

Montageanleitung

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Steigetrassen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 30 x 24 mm Materialstärke t : 0,75 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennwandhöhe

Befestigungslochung

Befestigungsart

Trennsteg, 30x3000 mm, t=0,75 mm

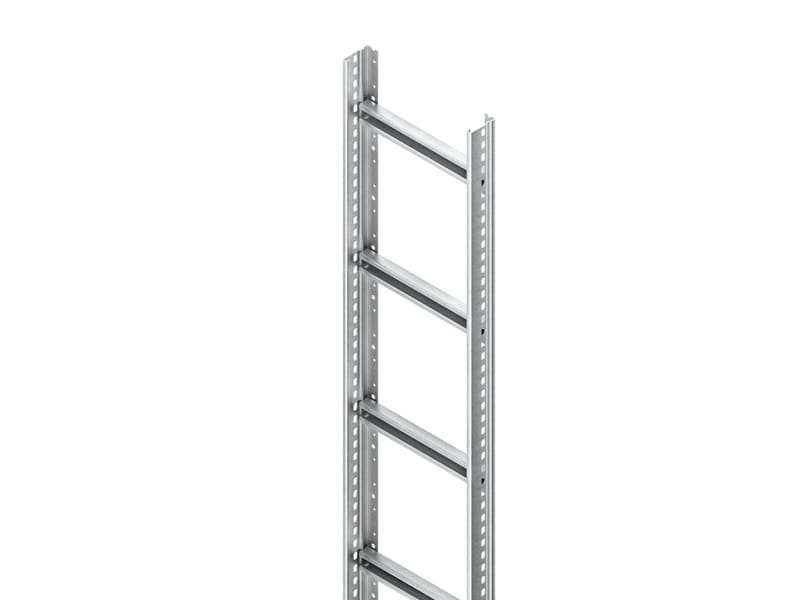

Steigetrasse nach DIN IEC 61537, für die Wandmontage, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 18 mm Schlitzweite. Passende Bügelschellen (BU.. und BUK...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 600 mm Materialstärke Holm : 2 mm Sprossenabstand : 300 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm mittiger Abstand : 100 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 6000 mm Nutzbarer Querschnitt : 21400 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung des Seitenholms

Ausführung der Sprosse

Höhe

Breite

Seitenlochung

Befestigung der Sprosse

Arbeitslänge

Nutzbarer Querschnitt

Sprossenmittenabstand

Steigetrasse

niedax-steigetrasse-60x600x6000-mm-1-75-kn

Steigetrasse, 60x600x6000 mm, 1,75 kN

Steigetrassenverkleidung, Komplettset, unmontiert, für wandmontierte Steigetrassen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Das Platzangebot unter der Verkleidung ist hinreichend bemessen, sodass Bügelschellen bis zu 3 Kabel problemlos an die Steigetrasse montiert werden können. Die Lieferung erfolgt aus transporttechnischen Gründen als Bausatz! Die Seitenteile werden bauseits mit dem Zubehör an die Steigetrasse montiert, nach Fertigstellung der Installation wird der Deckel mit den Deckelhaltefedern aufgerastet. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Set besteht aus: 2 Seitenteilen STVSW 200, 6 Deckelhaltefedern RDHFS 9, 1 Deckel RDS .. Verwendung für : Kabel- und Steigeleitern KSL 60. .. mit Bügelschelle B .../3 Steigetrassen STM 60. .. mit Bügelschelle BU .../3 Abmessungen (ca. Maße) Höhe H (außen) : 203 mm Breite B (außen) : 609 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung der Seitenwand

Höhe der Seitenwand

Steigetrassenverkleidung, 600x3000 mm, für Steige. STL/STM

Deckelhaltefeder, mit formschlüssigen und unverlierbaren Sitz auf dem Deckel, im montierten Zustand, insbesondere mit rutschsicheren Deckeln, wird ein Verschieben auf der Rinne in horizontaler / vertikaler (<= 150 N) Richtung unterbunden, die Deckelhaltefedern erlauben eine einseitige Öffnung des Deckels bis max. 20° und ermöglichen somit eine zusätzliche Nachinstallation bzw. Inspektion von Leitungen, zur Befestigung - Clip-/Klemmfunktion - der Deckel an wandmontierte und freistehende Steigetrassenverkleidungen. Des Weiteren für schwere Kabelrinnendeckel mit und ohne Riffelblechauflage sowie für winkelverstellbare Formstücke 0°-90° im begehbaren Kabelrinnensystem. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Durch die spezielle Form/Kontur ist der Potentialausgleich sichergestellt. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Verwendung für : Steigetrassenverkleidungen STVW.. STVWA.. STVFA.. begehbare Kabelrinnen RDS.. RDRS...-2.0 RDSRSL.. RDSRS.. winkelverstellbare Formstücke 0°-90° RBAVDS.. RBAVDSRS.. Bedarf : Deckelkurzstücke < 200 mm mind. 2 Deckelhaltefedern Deckelkurzstücke >= 200 - 1000 mm mind. 4 Deckelhaltefedern Deckelstücke >= 1000 mm mind. 6 Deckelhaltefedern Abmessungen (ca. Maße) Länge L : 30 mm Werkstoff : Stahl, galvanisch verzinkt und passiviert, Deckschicht versiegelt

Deckelhaltefeder Stahl C67S, galv. verzinkt u. passiviert

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen auf Steigetrassen STM 60..., STUC 60/.. sowie STIC 86/.. mit Sprossen von 18 mm Schlitzweite, einschließlich Gleitmutter GMZ M6 F und Flachkopfschraube mit Schlitz FK 6X16 E3 aus Edelstahl. An jeder Stelle im Profilschlitz einsetzbar. Verwendbar für : Trennsteg RW.. Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Steigetrasse, 60x600x6000 mm, 1,75 kN

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Steigetrasse, 60x600x6000 mm, 1,75 kN

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
