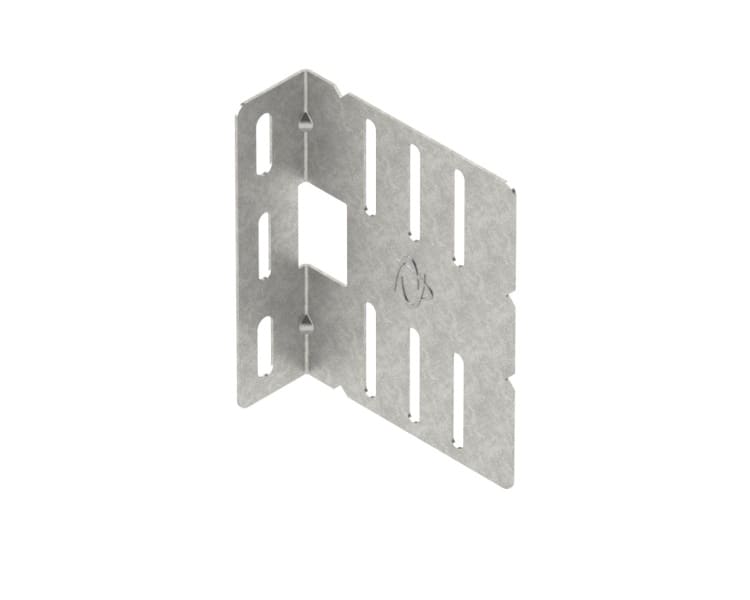

NIEDAX - Steigetrassenwinkel, BKS, für C-Schiene 2986, 2997Z, t=1,5 mm

Steigetrassenwinkel, asymmetrisch, mit Systemlochung, zur vertikalen Verbindung von Kabelrinnen mit 100 mm und 110 mm Kantenhöhe im begehbaren System, zur Befestigung an Wand oder runden Betonsockel sowie zur Bügelschellenbefestigung BU.../BUK.. im Steigkanal, einschließlich anteilmäßigen Befestigungszubehör. Eingebrachte Kerben definieren die genaue Lage am Seitenholm des Steigkanals und dienen als Hilfestellung für den genauen Abstand der Rinnen zueinander. Durch die paarweise Anordnung sowie die genaue Positionierung ist ein Fluchten der Ankerschienen 2986/.. bzw. 2997Z/.. durch die mittige Aussparung problemlos möglich. Zur optionalen Fixierung der Schienen an die Steigetrassenwinkel 2 UGM 8 je vertikaler Befestigungsstelle bitte gesondert bestellen. Bedarf : 2 Stück je vertikaler Befestigungsstelle Verwendung für : begehbare Kabelrinnen mit 100 mm und 110 mm Kantenhöhe Abmessungen (ca. Maße) Höhe H x Wand-/Betonsockelbefestigungslasche : 119 x 40 mm Breite B : 150 mm Materialstärke t : 1,5 mm Wand-/Betonsockelbefestigungslochung : 9 x 30 mm Ankerschienenbefestigungslochung : 7 x 33 mm Rinnenbefestigungslochung : 7 x 47 mm mittiger Abstand : 90 mm Reihenabstand : 25 mm mittige Ankerschienenaussparung : 23,5 x 41,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
