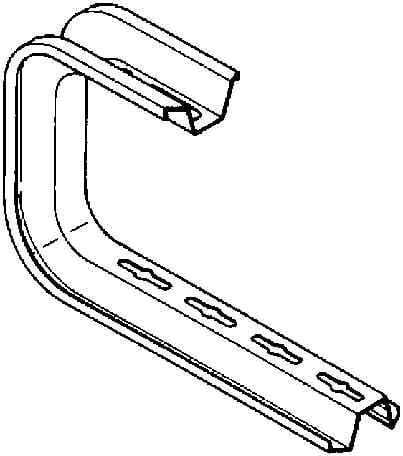

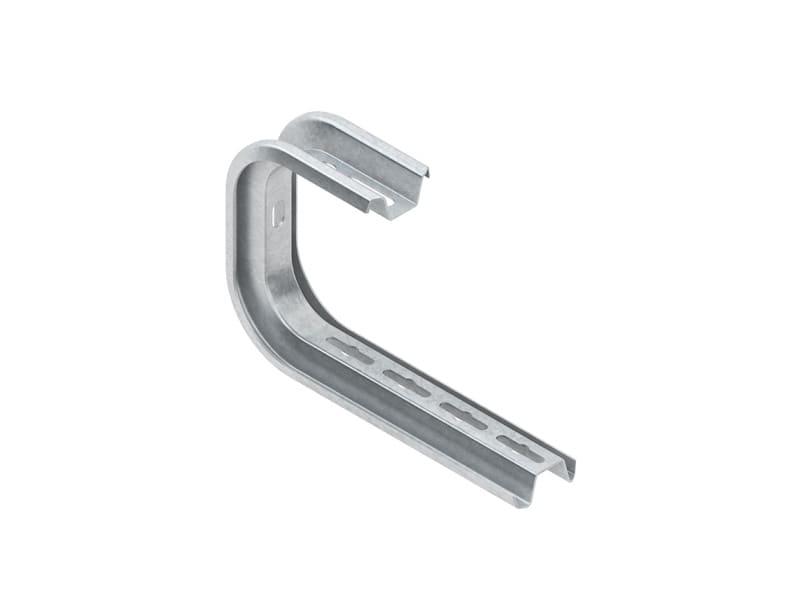

NIEDAX - Tragkonsole, 172x161 mm, 0,95 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 184903
Länge - 161 mm
Breite - 57 mm
Höhe - 172 mm
Geeignet für Kabeltragsystembreite - 50 .. 100 mm
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339184903
Sonepar Artikelnummer
120383978
Hersteller Artikelnummer
184903
Hersteller Typ
TKSU 100
Hersteller Artikel Nr.:
184903
Länge:
161 mm
Breite:
57 mm
Höhe:
172 mm
Geeignet für Kabeltragsystembreite:
50 .. 100 mm
Ausführung:
Wandausleger
Werkstoff:
Stahl
Oberflächenschutz:
bandverzinkt
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
950 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
0.550 kg
Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 161 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,95 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
