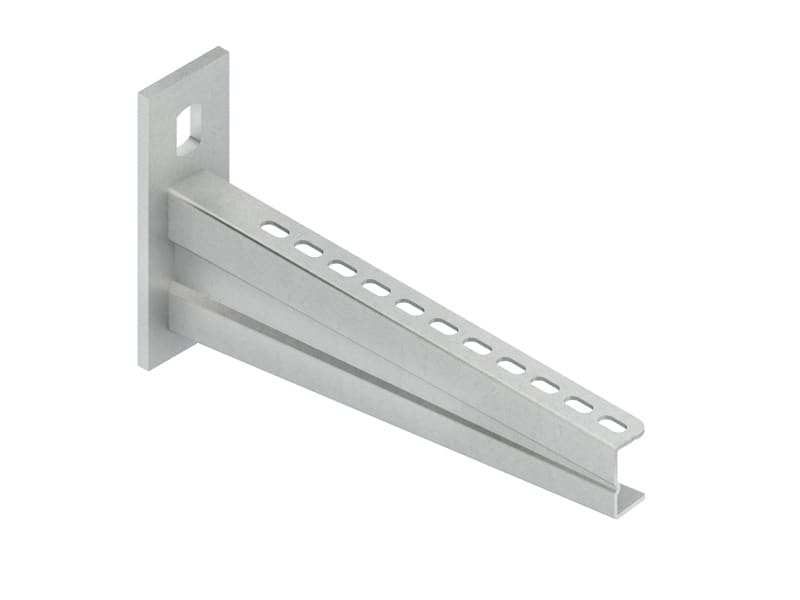

NIEDAX - Wandausleger, sehr schwer, 108X330 mm, 10,0 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 189229
Länge - 340 mm
Breite - 28 mm
Höhe - 183 mm
Geeignet für Kabeltragsystembreite - 50 .. 300 mm
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339189229
Sonepar Artikelnummer
120409919
Hersteller Artikelnummer
189229
Hersteller Typ
KTASS 300
Hersteller Artikel Nr.:
189229
Länge:
340 mm
Breite:
28 mm
Höhe:
183 mm
Geeignet für Kabeltragsystembreite:
50 .. 300 mm
Ausführung:
Wandausleger
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
10000 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
1.506 kg

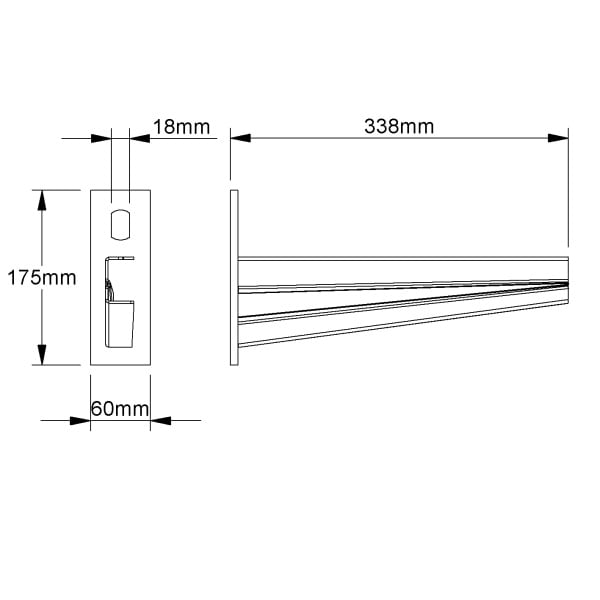

Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 108 mm Auflagelänge L : 330 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
