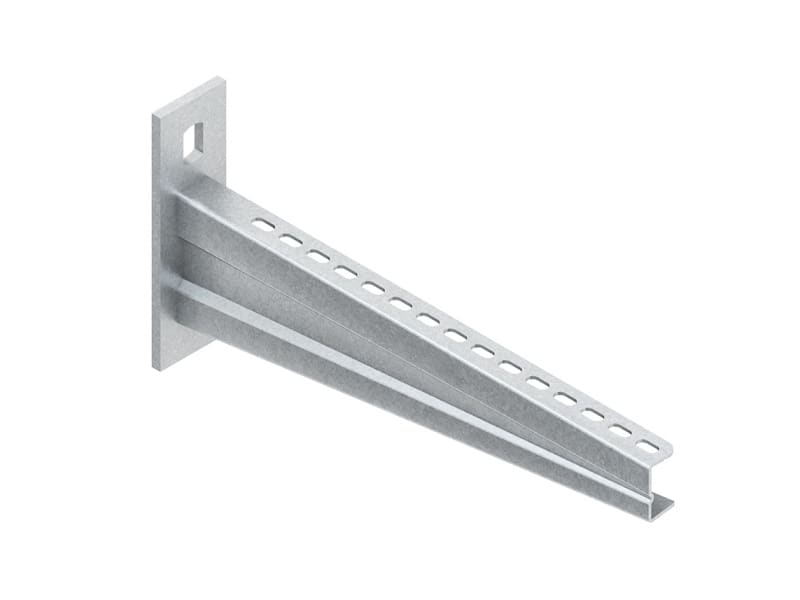

NIEDAX - Wandausleger, sehr schwer, 208x1030 mm, 10,0 kN
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 189298
Länge - 1040 mm
Breite - 28 mm
Höhe - 333 mm
Geeignet für Kabeltragsystembreite - 50 .. 1000 mm
Verpackung und Lieferbedingungen
1 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339189298
Sonepar Artikelnummer
120409917
Hersteller Artikelnummer
189298
Hersteller Typ
KTASS 1000
Hersteller Artikel Nr.:
189298
Länge:
1040 mm
Breite:
28 mm
Höhe:
333 mm
Geeignet für Kabeltragsystembreite:
50 .. 1000 mm
Ausführung:
Wandausleger
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Winkel:
90 °
Sichere Arbeitslast nach IEC 61537:
10000 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
5.412 kg
Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 208 mm Auflagelänge L : 1030 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 7,5 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
