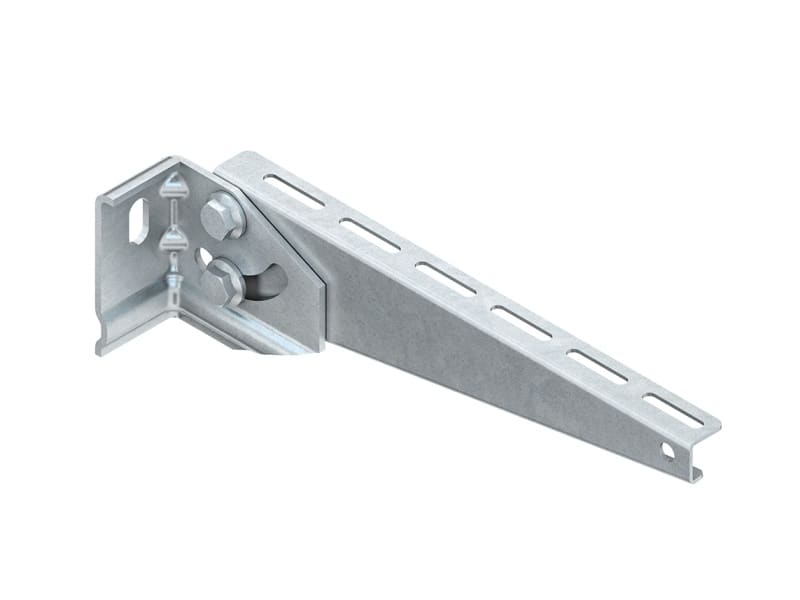

NIEDAX - Wandausleger, verstellbar, Verstellbereich +25°/-60°, 94X465
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 086948
Länge - 490 mm
Breite - 76 mm
Höhe - 94 mm
Geeignet für Kabeltragsystembreite - 100 .. 400 mm
Verpackung und Lieferbedingungen
10 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339086948
Sonepar Artikelnummer
120561611
Hersteller Artikelnummer
086948
Hersteller Typ
KTVW 450 F
Hersteller Artikel Nr.:
086948
Länge:
490 mm
Breite:
76 mm
Höhe:
94 mm
Geeignet für Kabeltragsystembreite:
100 .. 400 mm
Ausführung:
Wandausleger
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Winkel:
-25 .. 60 °
Sichere Arbeitslast nach IEC 61537:
1300 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059

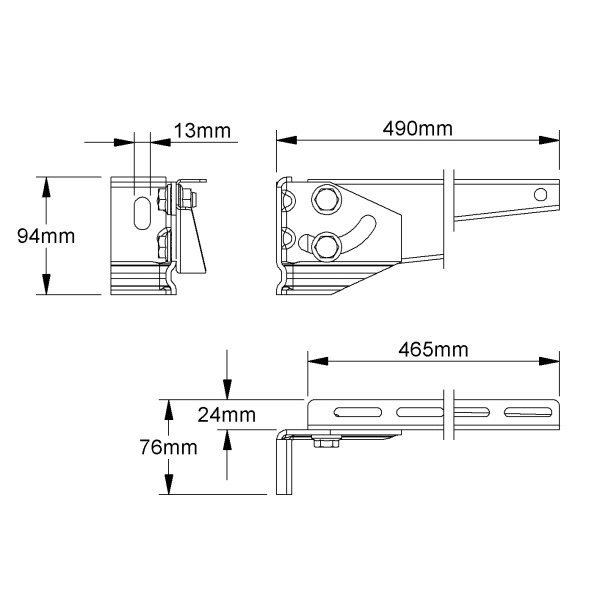

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 465 mm Gesamtlänge L1 : 490 mm Tragfähigkeit F bei L/2 : 1,3 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
