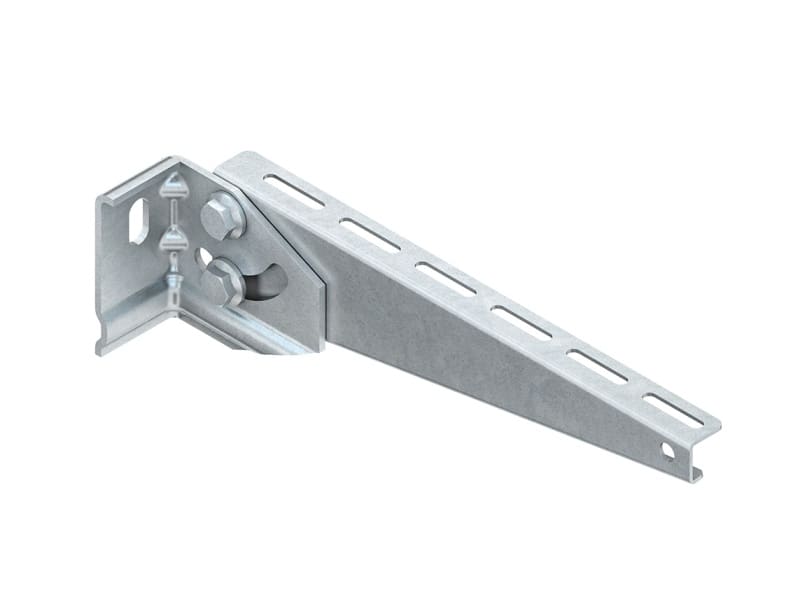

NIEDAX - Wandausleger, verstellbar, Verstellbereich +25°/-60°, 94X665
Für Preisinformation und Bestellung bitte anmelden
Wesentliche Daten
Hersteller Artikel Nr. - 086986
Länge - 690 mm
Breite - 76 mm
Höhe - 94 mm
Geeignet für Kabeltragsystembreite - 100 .. 600 mm
Verpackung und Lieferbedingungen
10 Stück
Produkt vom Umtausch ausgeschlossen
EAN
4013339086986
Sonepar Artikelnummer
120561615
Hersteller Artikelnummer
086986
Hersteller Typ
KTVW 650 F
Hersteller Artikel Nr.:
086986
Länge:
690 mm
Breite:
76 mm
Höhe:
94 mm
Geeignet für Kabeltragsystembreite:
100 .. 600 mm
Ausführung:
Wandausleger
Werkstoff:
Stahl
Oberflächenschutz:
feuerverzinkt
Winkel:
-25 .. 60 °
Sichere Arbeitslast nach IEC 61537:
900 N
Geeignet für Funktionserhalt:
Nein
Werkstoffgüte:
sonstige
Einsatztemperatur:
-20 .. 120 °C
Farbe:
Zink
Herkunftsland:
DE
Zolltarifnummer:
73089059
Gewicht:
244.446 kg

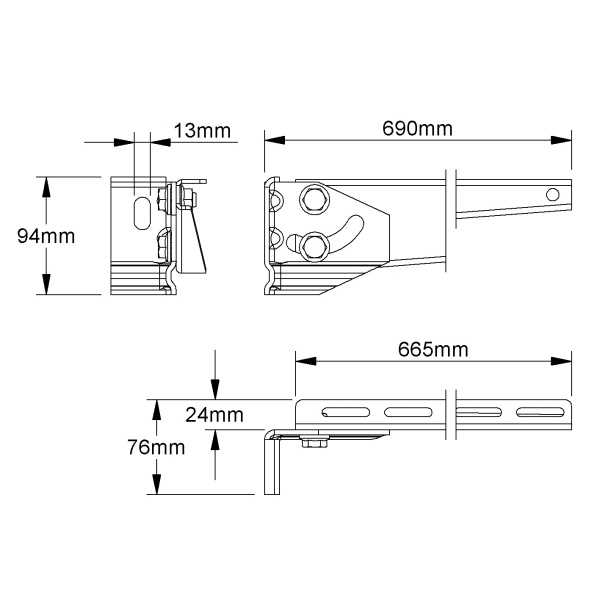

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 665 mm Gesamtlänge L1 : 690 mm Tragfähigkeit F bei L/2 : 0,9 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
