Trennstegbefestigungsklemme, zur Befestigung von Trennstegen in der trapezförmigen Quersicke der Weitspannkabelrinnen, auf Weitspannkabelleitern mit Sprossen von 16 mm Schlitzweite und auf Kabel- und Steigeleitern KSL 60.. mit Sprossen von 16 mm Schlitzweite, einschließlich Gleitmutter GSM 406 E3 und Flachkopfschraube mit Schlitz FK 6X10 E3 aus Edelstahl. An jeder Stelle im Profilschlitz einsetzbar. Verwendung für : Trennsteg RW.. Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Hersteller Artikel Nr.

Bauform

Geeignet für Kabelleiter

Befestigungsart

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelrinne

Geeignet für Steigeleiter

Geeignet für Funktionserhalt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Trennstegbefestigungsklemme

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigen Befestigungszubehör aus Edelstahl. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 80 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Rostfreier Stahl, gebeizt

Farbe

Trennsteg, 80x3000 mm, t=0,9 mm

Eckanbaustück, mit gesicktem, rundem und ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, sowie eingenietetem Auflageblech, für Weitspannkabelrinnen und Weitspannkabelleitern, zur kostengünstigen Herstellung von 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil zur Kombination unterschiedlicher Breiten und Abgänge und zur flexibleren Gestaltung der Trassenwege bei der Montage vor Ort, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Der Formstückradius ist so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105.. Weitspannkabelrinne WRU 105.. Weitspannkabelleiter WSL 105.. Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Abmessungen außen : 750 mm Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Höhe der Seitenwand

Innenradius

NATO-Lochbild

Eckanbaustück, Höhe 106,5 mm, rund, gesickt, ungelocht

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Weitspannkabelrinnen/-leiterdeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN EN ISO 10511, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Weitspannkabelrinnen/-leiterdeckel WDV.. Weitspann Formstückdeckel WTARDV .. WBRDV .. WTRDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel, mit Sicherungsmutter nach DIN EN ISO 10511

Deckel für Weitspannkabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen, höhenunabhängiger Deckel für Weitspannkabelrinnen und -leitern. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel WDRS 20 E3 eingesetzt werden. Verwendung für : Weitspannkabelrinnen WRL .. WRLM .. WRU .. Weitspannkabelleitern WSL .. WSLM .. Abmessungen (ca. Maße) B (innen) : 404 mm Lieferlänge L : 3000 mm Werkstoff Deckel : Edelstahl, Werkstoff Nr. 1.4301, AISI 304 Werkstoff Drehriegelverschlüsse : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Oberteilbreite

Materialstärke

Deckel für Weitspannkabelrinnen/-leiter, 404x3000 mm

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 105.. Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 400 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Richtungsänderung

Ausführung der Sprosse

Winkel

Geeignet für Kabelleiterhöhe

Geeignet für Kabelleiterbreite

Ausführung des Seitenholms

Seitenlochung

Bogenausführung

Scharnierend

Bogen 90°, 105x400 mm, rund, gesickt, ungelocht

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Gelenkverbinder, vertikal, Höhe 106,5 mm

Weitspannkabelleiter, nach DIN IEC 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B.. und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 105 x 400 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Bodenlochung : Ø 5,4 mm Lochabstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 33835 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Höhe

Breite

Befestigung der Sprosse

Arbeitslänge

Nutzbarer Querschnitt

Sprossenmittenabstand

Steigetrasse

niedax-weitspannkabelleiter-105x400x3000-mm-t=1-5-mm-gelocht

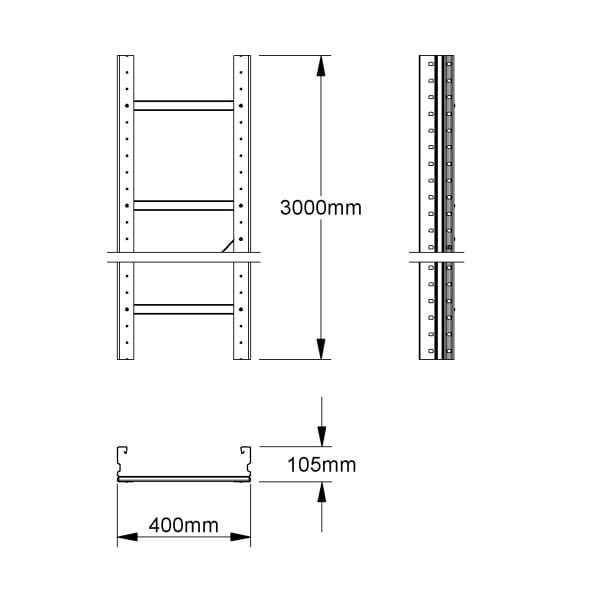

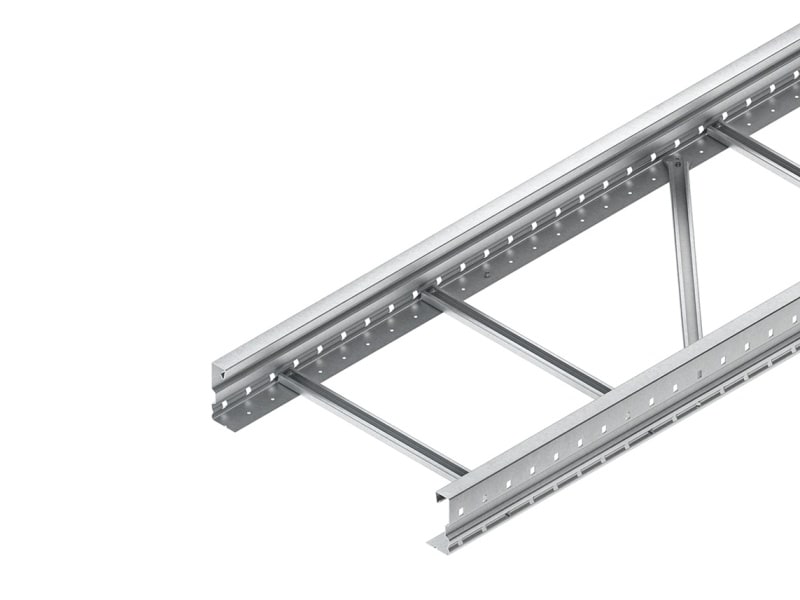

Weitspannkabelleiter, 105x400x3000 mm, t=1,5 mm, gelocht

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 105.. Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 106,5 x 405 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Kabelleiter-Abgangsbreite

Anbau T-Stück, 106,5x405 mm, rund, gesickt, ungelocht

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 105.. Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 400 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Ausführung symmetrisch

T-Stück, 105x400 mm, rund, gesickt, ungelocht

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Stoßstellenverbinder, 106,5x390 mm

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Winkelverbinder, horizontal, 106,5x390 mm

Weitspannholmanschlussstück, rechtwinklig, einseitig formschlüssig für den Weitspanntrassenholm, für den Anschluss einer vertikalen Weitspanntrasse (Steigetrasse) zu einer horizontal durchlaufenden Weitspannrinne/-leiter mit gleicher Holmhöhe sowie zur Befestigung der Weitspanntrassen an Boden und Wand, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Das Anschlussstück dient als Verschiebeschutz und erfordert bei Wandanschlüssen einen Unterstützungspunkt in Wandnähe. Um ein problemloses Aufsetzen des Schutzkappenpaares zu gewährleisten, sollte die vertikale Weitspannkabelleiter einen Holmüberstand oberhalb des waagerecht verlaufenden Weitspanntrassenholms von mind. 70 mm aufweisen. In persönlichen Gefährdungsbereichen ist das Schutzkappenpaar SKWHM 105 anzuordnen. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen. Verwendbar für : Weitspannkabelrinnen/-leitern mit 105 mm Kantenhöhe Bedarf : 2 Stück je Anschluss Abmessungen (ca. Maße) formschlüssige Seite Höhe H (lichtes Innenmaß) : 106,5 mm Materialstärke t : 2 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
