Trennstegbefestigungsklemme, zur Befestigung von Trennstegen in der trapezförmigen Quersicke der Weitspannkabelrinnen, auf Weitspannkabelleitern mit Sprossen von 16 mm Schlitzweite und auf Kabel- und Steigeleitern KSL 60.. mit Sprossen von 16 mm Schlitzweite, einschließlich Gleitmutter GSM 406 E3 und Flachkopfschraube mit Schlitz FK 6X10 E3 aus Edelstahl. An jeder Stelle im Profilschlitz einsetzbar. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Trennsteg RW.. Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Bauform

Geeignet für Kabelleiter

Befestigungsart

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelrinne

Geeignet für Steigeleiter

Geeignet für Funktionserhalt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Trennstegbefestigungsklemme

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 98 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Rostfreier Stahl, gebeizt

Farbe

Trennsteg, 98x3000 mm, t=0,9 mm

Deckel für Weitspannkabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen, höhenunabhängiger Deckel für Weitspannkabelrinnen und -leitern. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel WDRS 20 F eingesetzt werden. Verwendung für : Weitspannkabelrinnen WRL .. WRLM .. WRU .. Weitspannkabelleitern WSL .. WSLM .. Abmessungen (ca. Maße) B (innen) : 204 mm Lieferlänge L : 3000 mm Werkstoff Deckel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Drehriegelverschlüsse : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Materialstärke

Deckel für Weitspannkabelrinnen/-leitern, 204x2.0x3000 mm

Eckanbaustück, mit gesicktem, rundem und ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, sowie eingenietetem Auflageblech, für Weitspannkabelrinnen und Weitspannkabelleitern, zur kostengünstigen Herstellung von 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil zur Kombination unterschiedlicher Breiten und Abgänge und zur flexibleren Gestaltung der Trassenwege bei der Montage vor Ort, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Formstückradius ist so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 200.. Weitspannkabelrinne WRU 200.. Weitspannkabelleiter WSL 200.. Weitspannkabelleiter WSLSN 200.. Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 201,5 mm Abmessungen außen : 750 mm Inneholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Höhe der Seitenwand

Innenradius

NATO-Lochbild

Eckanbaustück, Höhe 201,5 mm, rund, gesickt, ungelocht

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Weitspannkabelrinnen/-leiterdeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN EN ISO 10511, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Weitspannkabelrinnen/-leiterdeckel WDV.. Weitspann Formstückdeckel WTARDV .. WBRDV .. WTRDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel, mit Sicherungsmutter nach DIN EN ISO 10511

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500/WSVSN 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 200.. Weitspannkabelleiter WSLSN 200.. Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Richtungsänderung

Ausführung der Sprosse

Winkel

Geeignet für Kabelleiterhöhe

Geeignet für Kabelleiterbreite

Ausführung des Seitenholms

Seitenlochung

Bogenausführung

Scharnierend

Bogen 90°, 200x200 mm, rund, gesickt, ungelocht

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 200 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 201,5 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Gelenkverbinder, vertikal, Höhe 201,5 mm

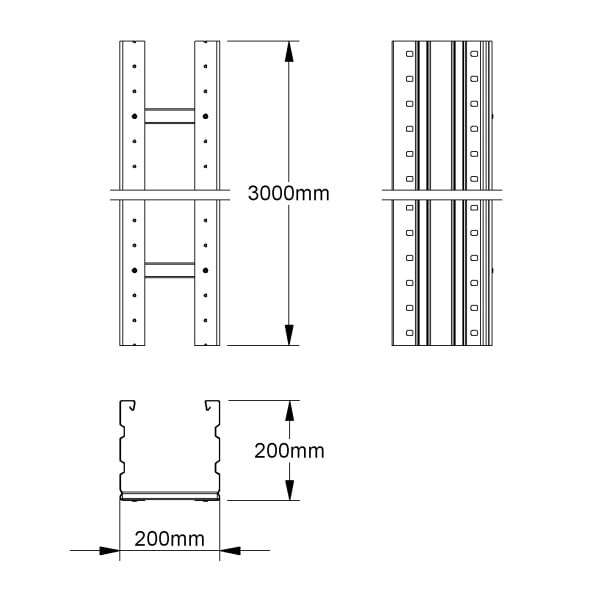

Weitspannkabelleiter, nach DIN IEC 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B.. und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 200 x 200 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 34770 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Höhe

Breite

Befestigung der Sprosse

Arbeitslänge

Nutzbarer Querschnitt

Sprossenmittenabstand

Steigetrasse

niedax-weitspannkabelleiter-200x200x3000-mm-t=1-5-mm-gelocht

Weitspannkabelleiter, 200x200x3000 mm, t=1,5 mm, gelocht

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 200.. Weitspannkabelleiter WSLSN 200.. Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 201,5 x 205 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kabelleiter-Abgangsbreite

Anbau T-Stück, 201,5x205 mm, rund, gesickt, ungelocht

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 200.500/WSVSN 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B.. und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 200.. Weitspannkabelleiter WSLSN 200.. Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 200 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Ausführung symmetrisch

T-Stück, 200x200 mm, rund, gesickt, ungelocht

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 200 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 201,5 x 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Stoßstellenverbinder, 201,5x500 mm

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 200 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 201,5 x 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

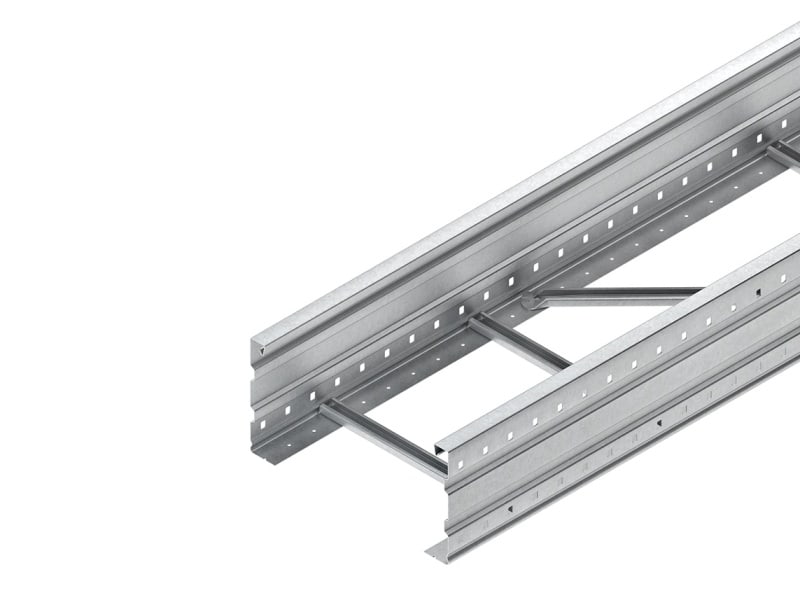

NIEDAX - Weitspannkabelleiter, 200x200x3000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Weitspannkabelleiter, 200x200x3000 mm, t=1,5 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
