Gitterrinnen

Kabelrinnen

Kabelleitern

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckel

Bögen

T-Stücke

Verbinder

Sonstiges

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller Artikel Nr.

Ausführung

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelleiter

Geeignet für Kabelrinne

Geeignet für Kabeltragsystemhöhe

Länge

Geeignet für Funktionserhalt

Rostfreier Stahl, gebeizt

Werkstoffgüte

Einsatztemperatur

Farbe

Herkunftsland

Zolltarifnummer

Gewicht

Stoßstellenverbinder, 106,5x390 mm

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen in der trapezförmigen Quersicke der Weitspannkabelrinnen, auf Weitspannkabelleitern mit Sprossen von 16 mm Schlitzweite und auf Kabel- und Steigeleitern KSL 60.. mit Sprossen von 16 mm Schlitzweite, einschließlich Gleitmutter GSM 406 E3 und Flachkopfschraube mit Schlitz FK 6X10 E3 aus Edelstahl. An jeder Stelle im Profilschlitz einsetzbar. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Trennsteg RW.. Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Bauform

Befestigungsart

Geeignet für Steigeleiter

Trennstegbefestigungsklemme

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Kabel- und Steigeleitern Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 80 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Trennwandhöhe

Befestigungslochung

Trennsteg, 80x3000 mm, t=0,9 mm

Eckanbaustück, mit gesicktem, rundem und ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, sowie eingenietetem Auflageblech, für Weitspannkabelrinnen und Weitspannkabelleitern, zur kostengünstigen Herstellung von 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil zur Kombination unterschiedlicher Breiten und Abgänge und zur flexibleren Gestaltung der Trassenwege bei der Montage vor Ort, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Formstückradius ist so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105.. Weitspannkabelrinne WRU 105.. Weitspannkabelleiter WSL 105.. Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Abmessungen außen : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Höhe der Seitenwand

Innenradius

NATO-Lochbild

Eckanbaustück, Höhe 106,5 mm, rund, gesickt, ungelocht

Deckel für Weitspannkabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen, höhenunabhängiger Deckel für Weitspannkabelrinnen und -leitern. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel WDRS 20 F eingesetzt werden. Verwendung für : Weitspannkabelrinnen WRL .. WRLM .. WRU .. Weitspannkabelleitern WSL .. WSLM .. Abmessungen (ca. Maße) B (innen) : 304 mm Lieferlänge L : 3000 mm Werkstoff Deckel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Drehriegelverschlüsse : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Oberteilbreite

Materialstärke

Deckel für Weitspannkabelrinnen/-leitern, 304x3000 mm

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105.. Weitspannkabelrinne WRU 105.. Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Richtungsänderung

Winkel

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Bogenausführung

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Mit Oberteil

Seitenlochung

Montagelochung im Boden

Bogen 90°, 105x300 mm, rund, gesickt, ungelocht

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelrinnen, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch den eingenieteten, gesickten und ungelochten Boden, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105.. Weitspannkabelrinne WRU 105.. Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 106,5 x 305 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Kabelrinnen-Abgangsbreite

Anbau T-Stück, 106,5x305 mm, rund, gesickt, ungelocht

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gelenkverbinder, vertikal, Höhe 106,5 mm

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 106,5 x 390 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Winkelverbinder, horizontal, 106,5x390 mm

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Weitspannkabelrinnen/-leiterdeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN EN ISO 10511, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Weitspannkabelrinnen/-leiterdeckel WDV.. Weitspann Formstückdeckel WTARDV .. WBRDV .. WTRDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel, mit Sicherungsmutter nach DIN EN ISO 10511

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105.. Weitspannkabelrinne WRU 105.. Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 300 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

T-Stück, 105x300 mm, rund, gesickt, ungelocht

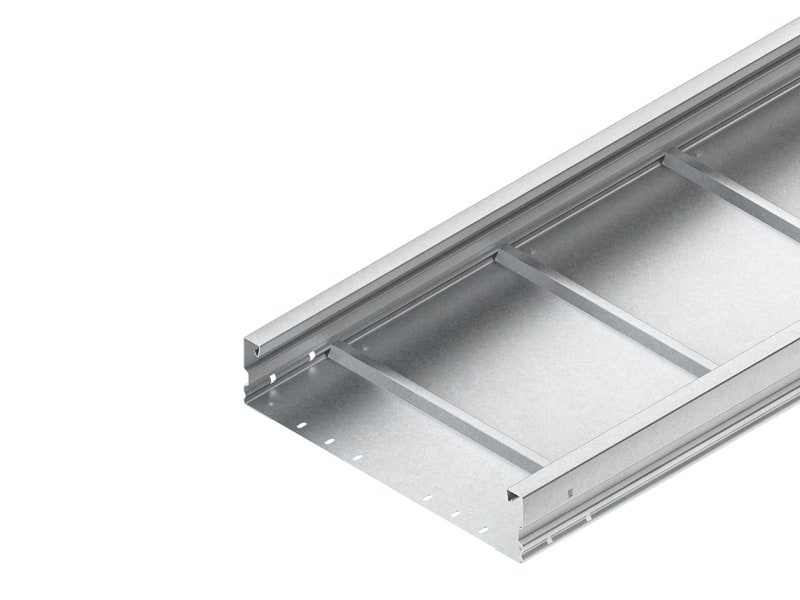

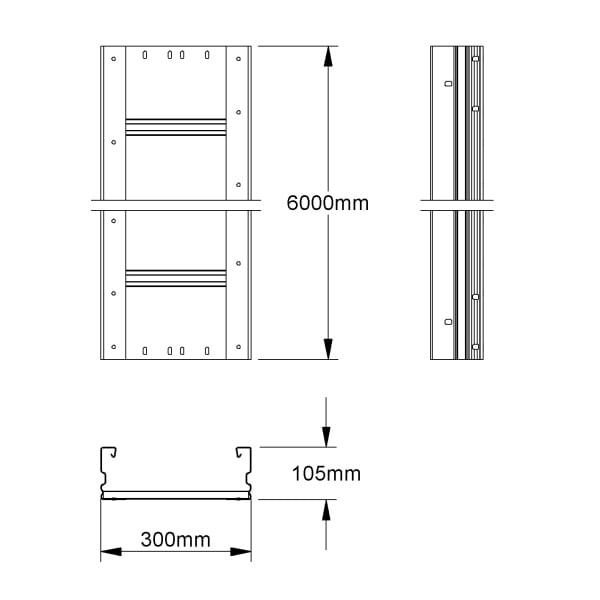

Weitspannkabelrinne, nach DIN IEC 61537, mit ungelochten und gesickten Seitenholmen, mit Verbinderlochung für den Anschluss, sowie eingenietetem Boden mit ungelochten Quersicken zur Stabilisierung. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 105 x 300 mm Materialstärke : 1,5 mm Quersickenabstand : 300 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 24715 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

NIEDAX - Weitspannkabelrinne, 105x300x6000 mm, t=1,5 mm, ungelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Weitspannkabelrinne, 105x300x6000 mm, t=1,5 mm, ungelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
