Gitterrinnen

Kabelrinnen

Kabelleitern

Installationsmaterial

Kabeltragsysteme

Leitungsführung

Trennprofile

Deckel

Bögen

T-Stücke

Verbinder

Sonstiges

Montageanleitung

RoHS-Erklärung

Produktbild

Maßzeichnung

Strichzeichnung

Produktdatenblatt

Deeplink Produktseite

Trennstegbefestigungsklemme, zur Befestigung von Trennstegen in der trapezförmigen Quersicke der Weitspannkabelrinnen, auf Weitspannkabelleitern mit Sprossen von 16 mm Schlitzweite und auf Kabel- und Steigeleitern KSL 60.. mit Sprossen von 16 mm Schlitzweite, einschließlich Gleitmutter GSM 406 G und Flachkopfschraube mit Schlitz FK 6X12 V. An jeder Stelle im Profilschlitz einsetzbar. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Trennsteg RW.. Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller Artikel Nr.

Bauform

Geeignet für Kabelleiter

Befestigungsart

Werkstoff

Oberflächenschutz

Geeignet für Gitterrinne

Geeignet für Kabelrinne

Geeignet für Steigeleiter

Geeignet für Funktionserhalt

Werkstoffgüte

Einsatztemperatur

Herkunftsland

Zolltarifnummer

Gewicht

Trennstegbefestigungsklemme

Trennsteg, mit Kantenschutz, Bodenkantung perforiert zur Schraubbefestigung und durchgehend profiliert zur Aufnahme in Boden- bzw. Haltelaschen, zur Trennung von Kabeln und Leitungen mit unterschiedlichen Spannungen und Funktionen, der Potentialausgleich erfolgt automatisch beim Einclipsen bzw. Verschrauben, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! Verwendung für : Gitterrinnen Kabelrinnen Weitspannrinnen/-leitern Trennprofilhalter Abmessungen (ca. Maße) Höhe H x Umkantung : 98 x 24 mm Materialstärke t : 0,9 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Trennwandhöhe

Länge

Ausführung

Befestigungslochung

Rostfreier Stahl, gebeizt

Farbe

Trennsteg, 98x3000 mm, t=0,9 mm

Eckanbaustück, mit gesicktem, rundem und ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, sowie eingenietetem Auflageblech, für Weitspannkabelrinnen und Weitspannkabelleitern, zur kostengünstigen Herstellung von 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil zur Kombination unterschiedlicher Breiten und Abgänge und zur flexibleren Gestaltung der Trassenwege bei der Montage vor Ort, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Formstückradius ist so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150.. Weitspannkabelrinne WRU 150.. Weitspannkabelrinne WRLM 150.. Weitspannkabelleiter WSL 150.. Weitspannkabelleiter WSLM 150.. Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 151,5 mm Abmessungen außen : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe der Seitenwand

Innenradius

NATO-Lochbild

Eckanbaustück, Höhe 151,5 mm, rund, gesickt, ungelocht

Deckel für Weitspannkabelrinne/-leiter, mit Stoßleiste zur Verminderung der Durchbiegung am Deckelstoß, Schutz gegen Eindringen von Schmutz sowie Erhöhung der Stabilität mit dem angrenzenden Deckel, mit unverlierbar vormontierten Drehriegelverschlüssen, höhenunabhängiger Deckel für Weitspannkabelrinnen und -leitern. Bedingt durch äußere Einflüsse, wie z.B. Windlasten, ist eine Verwendung im Außenbereich nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Für den zusätzlichen Bedarf können Drehriegel WDRS 20 eingesetzt werden. Verwendung für : Weitspannkabelrinnen WRL .. WRLM .. WRU .. Weitspannkabelleitern WSL .. WSLM .. Abmessungen (ca. Maße) B (innen) : 304 mm Lieferlänge L : 3000 mm Werkstoff Deckel : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Drehriegelverschlüsse : Stahl, bandverzinkt nach DIN EN 10346

Oberteilbreite

Materialstärke

Deckel für Weitspannkabelrinnen/-leitern, 304x3000 mm

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150.. Weitspannkabelrinne WRU 150.. Weitspannkabelrinne WRLM 150.. Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Richtungsänderung

Winkel

Geeignet für Kabelrinnenhöhe

Geeignet für Kabelrinnenbreite

Bogenausführung

Für Verbindung mit Schrauben

Für schraubenlose Verbindung

Mit Oberteil

Seitenlochung

Montagelochung im Boden

Bogen 90°, 150x300 mm, rund, gesickt, ungelocht

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelrinnen, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch den eingenieteten, gesickten und ungelochten Boden, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150.. Weitspannkabelrinne WRU 150.. Weitspannkabelrinne WRLM 150.. Abmessungen (ca. Maße) lichte Höhe H x lichte Breite B : 151,5 x 305 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Kabelrinnen-Abgangsbreite

Anbau T-Stück, 151,5x305 mm, rund, gesickt, ungelocht

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 151,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Gelenkverbinder horizontal

Gelenkverbinder vertikal

Art der Verbindung

Geeignet für Kabeltragsystembreite

Geeignet für Kabeltragsystemhöhe

Gelenkverbinder, vertikal, Höhe 151,5 mm

Stoßstellenverbinder, zur Herstellung einer formschlüssigen in Längsrichtung fluchtenden Verbindung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 151,5 x 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Stoßstellenverbinder, 151,5x500 mm

Winkelverbinder, horizontal, zur Herstellung von horizontalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 150 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) x Breite B : 151,5 x 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Winkelverbinder, horizontal, 151,5x500 mm

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Weitspannkabelrinnen/-leiterdeckel, einschließlich galvanisch verzinkter Flachrundkopfschraube mit Schlitz FL 6X12-S DIN 603 und galvanisch verzinkter Sicherungsmutter SMS 6 DIN EN ISO 10511. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von >= 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Verwendung für : Weitspannkabelrinnen/-leiterdeckel WDV.. Weitspann Formstückdeckel WTARDV .. WBRDV .. WTRDV .. Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, bandverzinkt nach DIN EN 10346

Art des Zubehörs/Ersatzteils

Zubehör

Ersatzteil

Geeignet für Verteiler-Kabelkanalsystem

Geeignet für Licht-Kabelkanalsystem

Drehriegel, mit Sicherungsmutter nach DIN EN ISO 10511

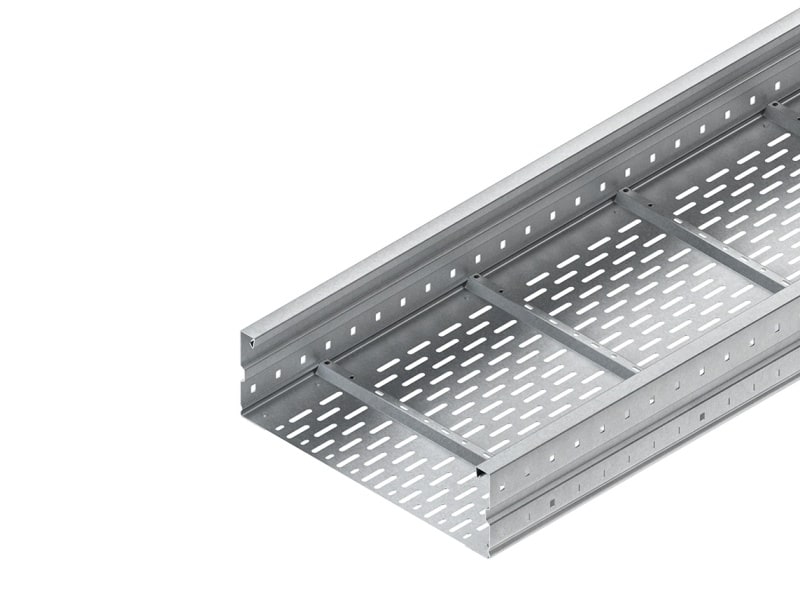

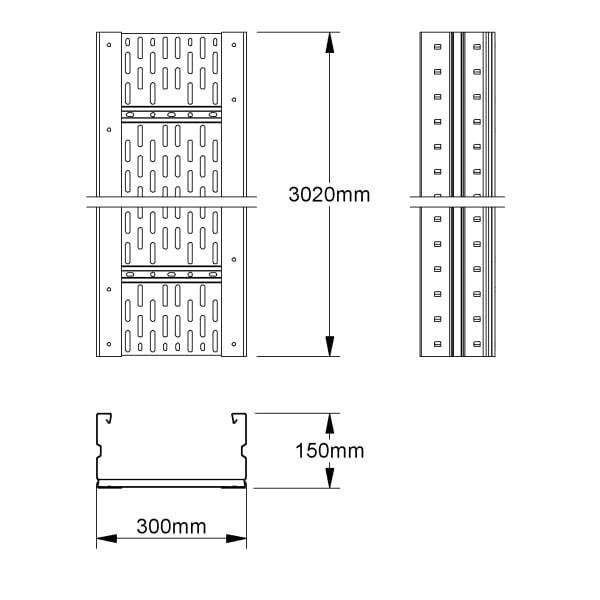

Weitspannkabelrinne nach DIN IEC 61537, mit besonders stark ausgeprägten, durchgehend gelochten und gesickten Seitenholmen, sowie eingenietetem Boden mit versetzt angeordneter Perforation und gelochten Quersicken zur Stabilisierung und Trennstegbefestigung. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 300 mm Materialstärke : 2 mm Quersickenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 38065 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Höhe

Breite

Arbeitslänge

Nutzbarer Querschnitt

niedax-weitspannkabelrinne-150x300x3000-mm-t=2-0-mm-gelocht

Weitspannkabelrinne, 150x300x3000 mm, t=2,0 mm, gelocht

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150.. Weitspannkabelrinne WRU 150.. Weitspannkabelrinne WRLM 150.. Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

NIEDAX - Weitspannkabelrinne, 150x300x3000 mm, t=2,0 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

NIEDAX - Weitspannkabelrinne, 150x300x3000 mm, t=2,0 mm, gelocht

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
