Schliesssysteme

Ausbau-Komponenten

Verteiler-Einbauten

Verteiler & Schutzschaltgeräte

Wand-/Standschränke

Komplettsysteme

Überwachungssystem

Produktbild

Produktdatenblatt

Deeplink Produktseite

Montageanleitung

3D / BIM Objekt

Ergoform-S-Griff mit el.magn. Verriegelung für CMC-TC Ergoform-S-Griff mit el. magnet. Verriegelung für CMC-TC für FR, PS, TC, VR, TE. Mit Positions- sensor zur Überwachung des Handgriffs und el.mag. Verriegelungseinheit für die Zugangssteuerung. Der Griff enthält eine integrierte Kennung zur automatischen Einrichtung am CMC-TC und wird an die Access Unit angeschlossen. Technische Daten: Bemessungsspannung: 24 V DC Bemessungsstrom: max. 100 mA Temperatur-Einsatzbereich: +5 °C . +40 °C VE = 1 St.

Hersteller Artikel Nr.

Ausführung des Handgriffes

Knebel

Hängeschlossverriegelung

Drehstangenschloss (Dreipunktschließung)

Art der Schließung

Herkunftsland

Zolltarifnummer

Gewicht

CMC-TC el. magn. Ergoform-S f. FR/PS/TC

DOC CE-Erklärung (Declaration of conformity CE)

CMC III I/O Unit VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Die Unit hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Die Unit wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Die I/O Unit hat 8 digitale Eingänge und 4 Relais-Ausgänge integriert. Mit den digitalen Eingängen können Signale von 3ten Systemen erfasst und im CMC III verarbeitet werden. Über die Relais Ausgänge kann das CMC III Steuerbefehle ausführen oder Meldungen an 3te Systeme abgeben. Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Alarmtexte können über die Software der CMC III Processing Unit eingestellt werden, werden aber in der Unit selbst gespeichert. Technische Daten: Digitale Eingänge (Klemme): 8 NC/NO Relais-Ausgang (Klemme): 4 Wechslerkontakt max. 24 V DC,1 A CAN-Bus Buchsen RJ45: 2 Bemessungsspannung: 24V DC BxHxT: 138 x 40 x 120+12Front mm Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend Schutzart: IP 30 nach EN 60 529 Beigelegt in der VE: Unit, Schnellanleitung, seitlicher und Hutschienen Montagesatz

Ausführung

CMC III I/O Unit, 8 Eingänge+4 Ausgänge, max.16 Teilnehmer je PU, 2xRJ45 CAN Bus

CMC III Power Unit VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Die Unit hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Die Unit wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Die Power Unit hat einen Eingang mit einem C14 Kaltgeräteanschluss. Der Eingang ist mit 10 A abgesichert und kann mit 100-230V AC versogt werden. Der Energie-Eingang ist über zwei Relais auf zwei C13 Kaltgerätanschlüsse geschaltet. Damit kann das CMC 3 über die Power Unit, Lüfter oder andere Verbraucher mit Energie versorgen, diese ein- / aus- schalten oder über einen im CMC III System angebundenen Temperatursensor automatisch regeln. Mit der Power Unit erfolgt ebenso eine Messung von folgenden elektrischen Werten: 1x Spannung [V] am Eingang 1x Frequenz [Hz] am Eingang 2x Strom [A] an den Ausgängen 2x Wirkleistung [W] an den Ausgängen 2x Arbeit [kWh] an den Ausgängen Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmgrenzwerte können über die Software der CMC III Processing Unit eingestellt werden, werden aber im Sensor selbst gespeichert. Technisch Daten Spannungsmessung: Messbereich: 100 bis 230 V 50/60 Hz Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert Auflösung: 1 V Technisch Daten Frequenzmessung: Messbereich: 0 bis 60 Hz Messgenauigkeit: +/- 3% auf dem Messbereichsendwert Auflösung: 1 Hz Technisch Daten Strommessung: Messbereich: 200 mA bis 10 A Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert Auflösung: 0,1 A Technisch Daten Wirkleistungsmessung: Messbereich: 46 W bis 2,3kW Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert Auflösung: 1 W Technisch Daten Arbeitsmessung: Messbereich: 0 bis 100.000 kWh Messgenauigkeit: +/- 3 % auf dem Messbereichsendwert Auflösung: 0,1 kWh Technische Daten: Eingang: C14 100-230 V, 10 A 50/60 Hz Sicherung: 10 A Ausgang: 2x C13 100-230 V, in Summe bis 10 A, 50/60 Hz CAN-Bus Buchsen RJ45: 2 Bemessungsspannung: 24 V DC BxHxT: 138 x 40 x 120+12Front mm Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend Schutzart: IP 30 nach EN 60 529 Beigelegt in der VE: Unit, Schnellanleitung, seitlicher und Hutschienen Montagesatz

CMC III Power Unit, 1 Eingang C14+2 Ausgänge C13, schaltbar

CMC III Montageeinheit für Schrankrahmen VE = 1 Stück Zur Aufnahme von PU, PU Compact, Steuereinheiten, CMC III CAN-Bus Unit und CMC III Netzteil. Die Montageeinheit kann bis zu 1 Einheit aufnehmen und wird am Schrankrahmen befestigt. Die Aufnahmekomponente wird von vorne eingesteckt und automatisch verriegelt. Die Einheit hat im hinteren Bereich eine Kabelabfangung integriert. Technische Daten: Breite: 170 mm Höhe: 44,25 mm (1HE) Tiefe: 160 mm Material: verzinktes Stahlblech Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend Beigelegt in der VE: Montageeinheit und Befestigungszubehör

Überwachungssystem CMC III, Rackrahmen Montageergänzungs-Unit für max.1 Sensor

CMC III CAN-Bus Unit für Sensor VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der Sensor wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Der Sensor enthält eine Schnittstelle um einen CMC II (CMC-TC) Sensor, der Vorgängergeneration anbinden zu können: 7320.500 Temperatur-Sensor 7320.520 analoger Eingang 4-20 mA 7320.530 Zugangs-Sensor, max. 5 St. in Reihe 7320.550 Luftstrom-Sensor 7320.560 Rauchmelder 7320.570 Bewegungsmelder 7320.580 digitaler Eingang 7320.590 digitaler Relais-Ausgang 7320.600 Spannungsüberwachung 7320.620 48V Spannungssensor 7320.630 Leckagesensor 7320.631 Leckagesensor 15m-Sensorik 7320.790 Door Control Unit 7338.120 Löschsystem DET AC 7338.220 Brandfrüherkennung EFD Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmgrenzwerte können über die Software der CMC III Processing Unit eingestellt werden, werden aber im Sensor selbst gespeichert. Technische Daten: Schnittstellen RJ12: 1 CMC II Sensor CAN-Bus Buchsen RJ45: 2 Schutzart: IP 30 nach EN 60 529 Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend BxHxT: 110 x 30 x 40 mm Beigelegt in der VE: Sensor, Schnellanleitung und Universal-Montagesatz

Überwachungssystem CMC III, CAN-Bus Sensor, Anschluss für CMC-TC an CMC III

CMC III Analoger Luftstromsensor mit CAN-Bus VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Sensorfühler (blau) außerhalb mit Kabel über Stecker angebunden. Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der Sensor wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Der Sensor misst und überwacht die aktuelle analoge Luftgeschwindigkeit, diese kann über das CMC III angezeigt werden. Es kann z.B. der Verschmutzungsgrad einer Filtermatte über die Zeit aufgezeigt werden. Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmgrenzwerte können über die Software der CMC III Processing Unit eingestellt werden, werden aber im Sensor selbst gespeichert. Technische Daten Sensorfühler: Arbeitweise: Differenz- Temperaturmessverfahren Bemessungsspannung: 24 V DC Sensorfühler Schnittstelle: 4 bis 20 mA Messbereich: 0,5 bis 15 m/s Schutzart: IP 65 Technische Daten: Buchse für Luftstromfühler: 1 CAN-Bus Buchsen RJ45: 2 Schutzart: IP 30 nach EN 60 529 Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend BxHxT: 110 x 30 x 40 mm Beigelegt in der VE: Sensor, Sensorfühler mit Kabel und Stecker, Schnellanleitung und Universal-Montagesatz

Überwachungssystem CMC III, Analoger Luftstrom Sensor

CMC III Analoger Differenzdrucksensor mit CAN-Bus VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der Sensor wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Der Sensor dient zur Überwachung des Differenzdrucks bei Klima-anwendungen, wie z. B. Doppelboden-kühlung, Kaltgang-Einhausung usw. Der Sensor misst an zwei Messstellen, die über Luftschläuche z.B. im Kaltgang definiert werden können. Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmgrenzwerte können über die Software der CMC III Processing Unit eingestellt werden, werden aber im Sensor selbst gespeichert. Technische Daten: Arbeitsweise: Differenzdrucksensor Druckmessstellen: 2 Messbereich: -500 bis +500 Pa Messgenauigkeit: +/- 3 % Auflösung: 1 Pa CAN-Bus Buchsen RJ45: 2 Schutzart: IP 30 nach EN 60 529 Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend BxHxT: 110 x 30 x 40 mm Beigelegt in der VE: Sensor, Schnellanleitung, 5m Luftschlauch und Universal-Montagesatz

Überwachungssystem CMC III, Analoger Differenzdruck Sensor

CMC III Universalsensor mit CAN-Bus VE = 1 Stück Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005, Gehäuse in RAL 7035. Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der Sensor wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Der Sensor enthält 3 Eingänge: 1. Eingang wahlweise als (digitaler Eingang / S0Bus / Wiegand) 2. Eingang wahlweise als (digitaler Eingang / S0Bus / Wiegand) 3. Eingang als analoger Eingang 4.20mA Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmgrenzwerte können über die Software der CMC III Processing Unit eingestellt werden, werden aber im Sensor selbst gespeichert. Technische Daten: Schnittstellen: 2 digitale Eingänge für jeweils einen potentialfreien Kontakt, NO/NC 2 DIN-Zählereingänge (S0) Wiegand-Schnittstelle für Lesesystem 4 bis 20 mA Eingang, Systemspannung 24 V DC Klemmen für Signal: 6 CAN-Bus Buchsen RJ45: 2 Schutzart: IP 30 nach EN 60 529 Temperatur-Einsatzbereich: + 0 °C bis + 55 °C Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend BxHxT: 110 x 30 x 40 mm Beigelegt in der VE: Sensor, Schnellanleitung, Schnittstellenstecker und Universal-Montagesatz

Überwachungssystem CMC III, Universal Sensor

CMC III Rauchmelder mit CAN-Bus CMC III Rauchmelder mit CAN-Bus VE = 1 Stück Kompaktes Kunststoffgehäuse mit Luftführungsöffnungen in Weiß. Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der Sensor wird automatisch von dem CMC III System, der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige und LED am Gehäuse zur Alarmanzeige. Der Rauchmelder basiert auf einer opto-elektronischen Rauchpartikel-auswertung innerhalb Messkammer. Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur Processing Unit. Die Warn- und Alarmmeldungen können über die Software der CMC III Processing Unit angezeigt werden. Technische Daten: Sensor: Photo-Diode Emitter: Infrarot-Diode CAN-Bus Buchsen RJ45: 2 Schutzart: IP 23 nach EN 60 529 Temperatur-Einsatzbereich: -20°C bis +60°C Feuchtigkeits-Einsatzbereich: 0% bis 95% rF nicht kondensierend DxH: 100 x 50 mm Beigelegt in der VE: Rauchmelder, Schnellanleitung, Universal-Einbauwinkel und Befestigungsmaterial.

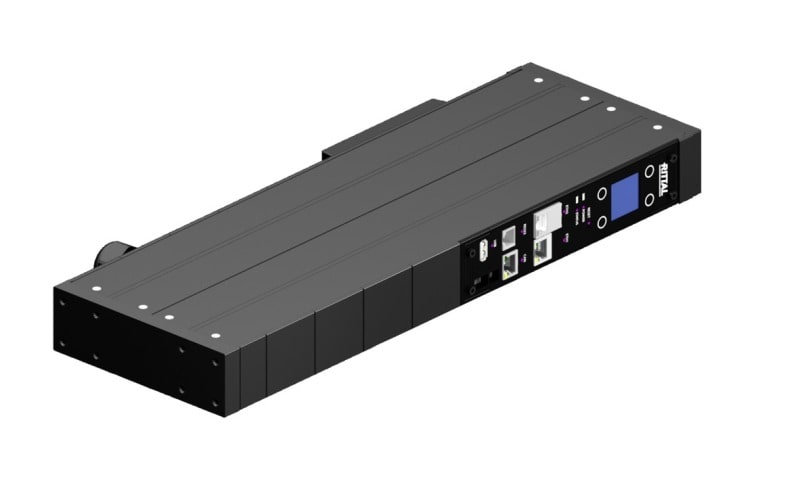

RITTAL - DK CMC III PU 19'' Edition

Wesentliche Daten

Verpackung und Lieferbedingungen

RITTAL - DK CMC III PU 19'' Edition

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
