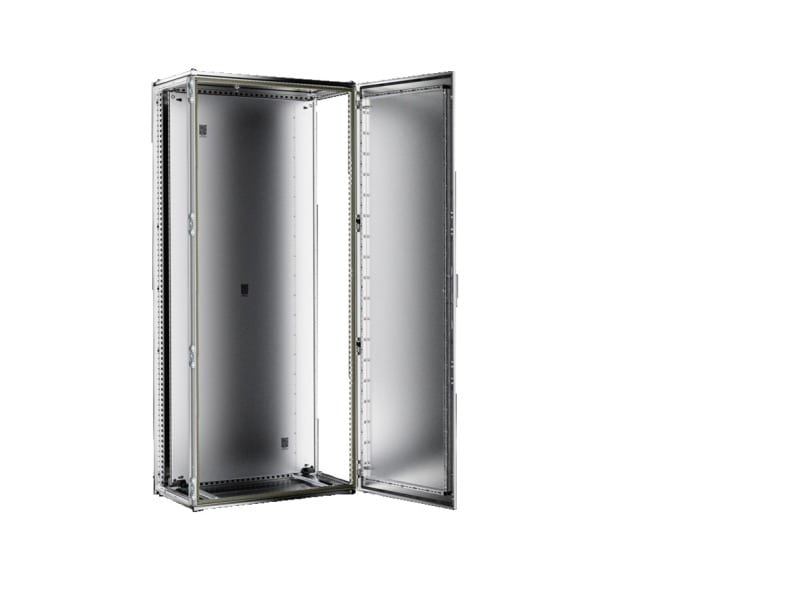

Schaltschrank (Anreih-System) EMV-Schrank Gehäuse: symmetrische Profilrahmenkonstruktion, bestehend aus geschlossenem und profiliertem Hohlprofil mit Lochung im Maßraster von 25 mm. Rahmen mit Zink-Magnesium beschichtetem Stahlblech für hohe Schirmungseigenschaften. Rahmen mit integrierten Blindnietmuttern M6 zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet. Horizontale Profile mit zusätzlicher Rinne oberhalb Außenwände des Gehäuses mit umlaufender, der Dichtung. Elektrisch-leitfähiger Spezialdichtung. Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für platzsparenden und schnellen Innenausbau. Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8. Angeschweißter Bodenrahmen mit integrierter Bodenverstärkung zur Befestigung am Untergrund der Schrankinnenseite, Bodenblech einfach mit Flanschplatte, herausnehmbar und austauschbar, montiert. Nach allen Seiten anreihbar. Belastbar bis 15.000 N. Tür: mit geschäumter PU-Schaum-Dichtung, mit herausnehmbaren Vierkantrohrrahmen mit Lochung im Maßraster von 25 mm und integrierten Hammerkopfausschnitten für Kabelabfangung. Mit Stangenverschluss vierfach verriegelt, Doppelbarteinsatz nach DIN 43668, Scharniere mit angeschraubten Anschlägen, Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 130° werkzeuglos nachrüstbar auf 180°, Bodenfreiheit 17 mm. Rückwand und Dachblech: mit aufgeschäumter PU-Schaum-Dichtung. Rückwand und Dachblech angeschraubt und abnehmbar. Rückwand mit Vierkantrohrrahmen zur zusätzlichen Verstärkung und Positionierhilfe. Dach mit Dachbefestigungsschrauben M12. Montageplatte: seitlich C-gekantet, über integrierte Kunststoffgleitstücke und wiederverwendbare Montageschienen, tiefenverstellbar im Raster von 25 mm. Inklusive Montageraster zur Vereinfachung der Positionierung von Bauteilen. Flachteile: Dach, Tür, Rückwand im Lieferumfang enthalten. EMV-Seitenwände sind separat als Zubehör verfügbar. Rückwand, Dachblech ist leitend mit dem Rahmen verbunden (automatischer Potenzialausgleich) nach DIN 62 208 und vorbereitet zur zusätzlichen Befestigung von Erdungsbändern. Bodenblech: einteiliges Bodenblech mit Flanschplatten, herausnehmbar und austauschbar, montiert, leitend mit dem Rahmen verbunden (automatischer Potenzialausgleich) nach DIN 62 208. QR Code: Gedruckter QR Code auf Dach, Tür, Montageplatte, Rückwand und Typenschild zur eindeutigen Kennzeichnung und zum einfachen Abruf relevanter Produkt-Informationen und - Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der einzelnen Teile. Material: Schrankgerüst: 1,5 mm, Stahlblech mit Zink-Magnesium-Beschichtung Rückwand, Dach: 1,5 mm Stahlblech mit Zink-Magnesium-Beschichtung Tür: 2 mm Stahlblech mit Zink-Magnesium-Beschichtung Bodenblech: 1,5 mm Stahlblech Montageplatte: 3 mm Stahlblech Oberflächenausführung: Schrankgerüst: blank Tür, Rückwand und Dach: außen lackiert, RAL 7035 und innen lackfrei Bodenbleche: verzinkt Montageplatte: verzinkt Schutzart nach IEC 60 529 (mit montierten Seitenwänden): IP 55 Schutzart nach UL 508A: Typ 1, 12 Schlagschutz nach IEC 62 262: IK10 Abmessungen (B x H x T): 800x2000x800 mm
