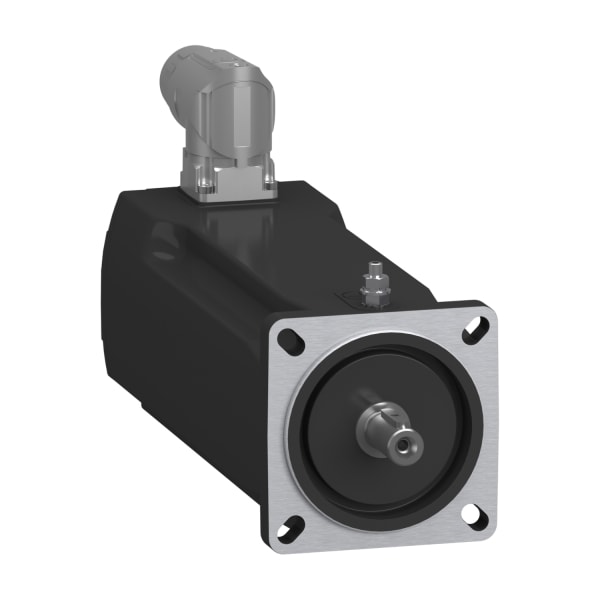

SCHNEIDER ELECTRIC - AC-Servomotor, 70mm, 2,04Nm, 2Stacks, Passfeder, DSL Multiturn18, M23 OMC, IP54/IP65

Lexium SH3 Servomotor für die motion-basierte Automatisierung mit PacDrive 3. Diese Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein Flanschmass von 70 mm und eine Motorlänge von 2 Stacks. Seine Wicklung ist auf das Drehmoment und Drehzahl optimiert. Er verfügt über ein Dauerstillstandsmoment von 2,04 Nm und ein Spitzenmoment von 7,6 Nm. Die spannungsabhängige Nenndrehzahl erreicht 6000 U/min bei einer Nennleistung bis 1,13 kW. Das Wellenende ist mit einer Passfeder versehen. Der Absolutwert-Encoder ist als Multiturn mit hoher Auflösung von 18 Bit und Übertragung via DSL ausgeführt. Es ist keine Haltebremse integriert. Der Anschluss erfolgt mittels Hybridkabel für OMC (One-Motor-Cable) mit einem M23-Stecker an entsprechende Lexium 62-Servoantriebe. Die Schutzart der Welle ist in IP54 und des Gehäuses in IP65 ausgeführt.
