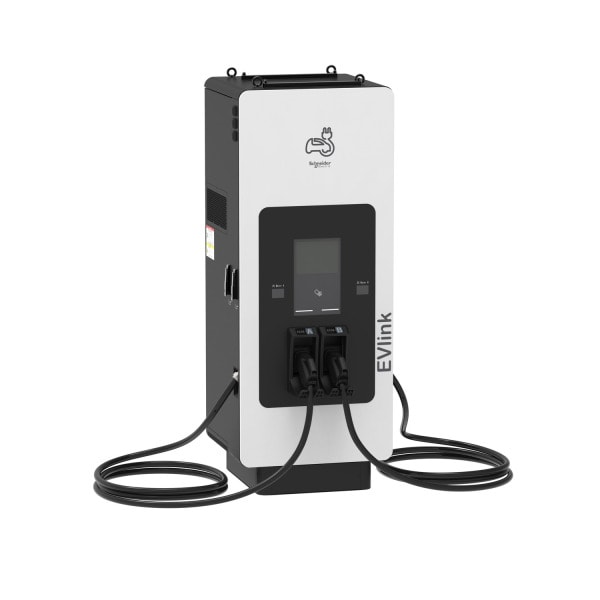

SCHNEIDER ELECTRIC - DC Ladestation 120kW, 2xCCS2 7,5m, 4G, ISO15118, IK10, IP55, C4, Display, MessEV

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - EVD1S120TBBC7-G
Ausführung Anschluss Anlagenseite - 3-phasig
Eingangsspannung - 380 .. 415 V
Frequenz - 50/60 Hz
Anzahl der Ladepunkte - 2

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606487211297

Sonepar Artikelnummer

121376194

Hersteller Artikelnummer

EVD1S120TBBC7-G

Hersteller Typ

EVD1S120TBBC7-G

Hersteller Artikel Nr.:

EVD1S120TBBC7-G

Ausführung Anschluss Anlagenseite:

3-phasig

Eingangsspannung:

380 .. 415 V

Frequenz:

50/60 Hz

Anzahl der Ladepunkte:

Max. Leistung pro Ladepunkt:

120 kW

Anzahl der Ladekupplungen Typ 2:

Anzahl der Ladekupplungen Typ 2 CCS:

Nennanschlussleistung:

120 kW

Ausgangsspannung DC:

150 .. 1000 V

Max. Ausgangsstrom DC:

300 A

Breite:

833 mm

Höhe:

2103 mm

Tiefe:

963 mm

Anzahl der Ladekupplungen Typ 1:

Anzahl der Ladekupplungen Typ 1 CCS:

Anzahl der Ladesteckdosen Typ 2:

Anzahl der Ladekupplungen GB AC:

Anzahl der Ladekupplungen GB DC:

Anzahl der Ladesteckdosen GB:

Anzahl der Ladesteckdosen Typ 3:

Anzahl der Ladekupplungen CHAdeMO:

Anzahl der CEE-Steckdosen (IEC 60309):

Mit Hausanschlusskasten (HAK):

Nein

Anzahl der Haushaltssteckdosen:

Anzahl der FI-Schalter Typ A:

Länge des Ladekabels:

7.5 m

Ladekabel dauerhaft verriegelbar an der Ladestation:

Anzahl der FI-Schalter Typ B:

DC-Fehlerstromerkennung:

Nein

Schützkontakt-Verschweiß-Erkennung:

Nein

Mit Leitungsschutzschalter:

Vernetzbar über LAN:

Vernetzbar über WLAN:

Mobilfunkstandard 5G:

Nein

Mit Energiezähler:

Mit Schlüsselschalter:

Nein

Mit integriertem RFID-Kartenleser:

NFC (Near Field Communication):

Statisches Lastmanagement integriert:

Geeignet für dynamisches Lastmanagement:

Open Charge Point Protocol (OCPP) Version:

1.6

Plug and charge (ISO 15118):

Nein

Mit Display:

Werkstoff des Gehäuses:

Stahl

Schutzart (IP):

IP55

Schlagfestigkeit:

IK10

Kompatibel mit Apple HomeKit:

Nein

Kompatibel mit Google Assistant:

Nein

Kompatibel mit Amazon Alexa:

Nein

IFTTT-Unterstützung verfügbar:

Nein

Bedienung und Konfiguration über App:

Nein

Export der Ladehistorie:

Anschließbarer Leiterquerschnitt:

240 mm²

Backend mitgeliefert:

Nein

Mit MID-kompatiblem Energiezähler:

Nein

Herkunftsland:

Zolltarifnummer:

85044060

Gewicht:

634.000 kg

EVlink Pro DC Schnelllader mit 120kW Ladeleistung mit der Möglichkeit zum gleichzeitigen Laden von zwei Fahrzeugen. Eichrechtskonform zur rechtssicheren Abrechnung. Die Ladestation passt sich automatisch dem tatsächlichen Ladebedarf jedes Fahrzeugs an und nutzt so die volle verfügbare Ladeleistung, um die Ladedauer so gering wie möglich zu halten. verfügt über 2 CCS2 Anschlüsse mit je 7,5m Kabellänge ohne Kabelmanagementmentsystem. Ausgangsspannung am Ladeunkt: 150-1.000V DC, Ausgangsstrom: mx. 300A, Power-Modul-Größe: 30kW. integrierter Kurzschluss- und Überlastschutz sowie Fehlerstrom-Schutzschalter am DC-Anschluss, Überhitzungsschutz, Temperaturregulierung, Überspannungskategorie III, Standby Verbrauch 90W, Lautstärke 65dB (1m Abstand zur Ladestation). Für das sichere Laden von Elektrofahrzeugen gemäß IEC61851-1 ed.3 und IEC61851-23. Ladefreigabe via RFID-Karte, RFID reader gemäss ISO/IEC 14443 Typ A &, B und ISO/IEC 15693, NFC-Leser kompatibel mit Tag-Typ 1, 2, 4, 5. Leserunterstützung: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (Karten). Bedienung über ein mehrsprachiges 10,4 Zoll LCD Display, verfügbare Sprachen: Deutsch, Englisch, Französisch, Spanisch, Norwegisch, weitere auf Anfrage. Kommunikation zu Backendplattformen und dem Ecostruxure EV Charging Expert über OCPP1.6j, Netzwerkanbindung via WLAN, 4G oder Ethernet. Kommunikation zum Fahrzeug mittels ISO15118/DIN700121. Bodenstehende Ladestation für die Außenaufstellung, Schutzgrad IP55, Stoßfestigkeit IK10 (IK08 für das Display), Leistungsfaktor 0,99 und Wirkungsgrad 94,5% bei Nennausgangsleistung. THDi max. 5%, Netzanschluss 3-phasig an TT, TN-S/TN-C-S und IT Netz (mit zusätzlichem Trenntransformator an der Spannungsversorgung), Netzspannung 400V, Eingangsstrom 193A. Abmessungen BxHxT: 833mm x 2.103mm x 963mm, Gewicht: ca. 511kg, Betriebstemperatur -30 bis 50°C, rel. Luftfeuchte 5-95%, Betriebshöhe bis zu 2.000m. Gehäusematerial Edelstahl, Farbe Vorderseite RAL 9003, Rückwand und Seitenteile PANTONE Black C. Normen und Standards: CE, IEC/EN 61851-1 – Ausg. 3.0, IEC/EN 61851-23 – Ausg. 1.0, IEC/EN 62196-1 und 62196-3, EMV EN 61000-6-2 – Ausg. 2005 – EN 61000-6-4 – EMV Klasse A. Funkzertifizierung. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301896. EMV Funkausrüstung. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.4.
