Fehlerstromschutzschalter

Verteiler & Schutzschaltgeräte

Leitungsschutz-/Fehlerstromschutzschalter

Schalt- und Steuerungstechnik

Schalter/Taster/Signallampen

Last- und Leistungstrennschalter

2-polig

4-polig

Schalter

Drehgriffe

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Montageanleitung

Produktbild Vorderseite

Verkaufsprospekt

RoHS-Erklärung

EPD-Erklärung (Environmental Product Declaration)

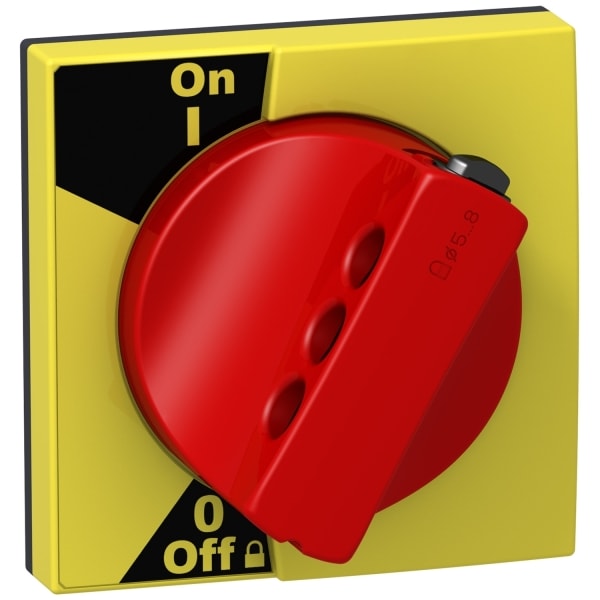

Drehantrieb Acti 9 für iC60. Roter Griff. Drehantrieb für frontseitige oder seitliche Betätigung.

Hersteller Artikel Nr.

Mit Schlüsselschloss

Hängeschlossverriegelung

Farbe

Geeignet für NOT-AUS

Mit Achse

Geeignet für Leistungsschalter

Geeignet für Lasttrennschalter

Herkunftsland

Zolltarifnummer

Gewicht

schneider-electric-drehantrieb-fur-ic60-roter-griff

Drehantrieb für iC60, roter Griff

Acti9 iC60

Gebrauchsanleitung

360° Ansicht

DOC CE-Erklärung (Declaration of conformity CE)

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 25A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (<= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (>= 100mA, <= 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Polzahl

Bemessungsstrom

Bemessungsfehlerstrom

Fehlerstrom-Typ

Breite in Teilungseinheiten

Bemessungsspannung

Bemessungsisolationsspannung Ui

Bemessungsstoßspannungsfestigkeit Uimp

Verlustleistung

Montageart

Selektiver-Typ

Kurzzeitverzögerter Typ

Stoßstromfestigkeit

Spannungsart

Mit Verriegelungsvorrichtung

Frequenz

Zusatzeinrichtungen möglich

Schutzart (IP)

Einbautiefe

Umgebungstemperatur während des Betriebs

Verschmutzungsgrad

Anschließbarer Leiterquerschnitt mehrdrähtig

Anschließbarer Leiterquerschnitt eindrähtig

RAL-Nummer (ähnlich)

Explosionsgeschützt

Fehlerstrom-Schutzschalter iID, 2P, 25A , 30mA, Typ A

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (<= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (>= 100mA, <= 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Fehlerstrom-Schutzschalter iID, 4P, 40A , 30mA, Typ A

Lasttrennschalter Acti 9 iSW. 3-polig, Nennstrom 63A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional): Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen: IEC/EN 60947-3.

Schaltfunktion

Anzahl der Kontakte als Schließer

Anzahl der Kontakte als Öffner

Anzahl der Kontakte als Wechsler

Min. Bemessungsspannung

Bemessungsabschaltvermögen

Kurzschlussfestigkeit (Icw)

Mit Signallampe

Farbe der Kalotte

Aufdruck/Kennzeichnung

Lasttrennschalter iSW, 3P, 63A, 240V AC

Lasttrennschalter Acti 9 iSW. 2-polig, Nennstrom 40A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional): Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen: IEC/EN 60947-3.

Lasttrennschalter iSW, 2P, 40A, 240V AC

Lasttrennschalter Acti 9 iSW. 2-polig, Nennstrom 63A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional): Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen: IEC/EN 60947-3.

SCHNEIDER ELECTRIC - Drehantrieb für iC60, roter Griff

Wesentliche Daten

Verpackung und Lieferbedingungen

Ein SCHNEIDER ELECTRIC Produkt

SCHNEIDER ELECTRIC - Drehantrieb für iC60, roter Griff

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien

Ein SCHNEIDER ELECTRIC Produkt
