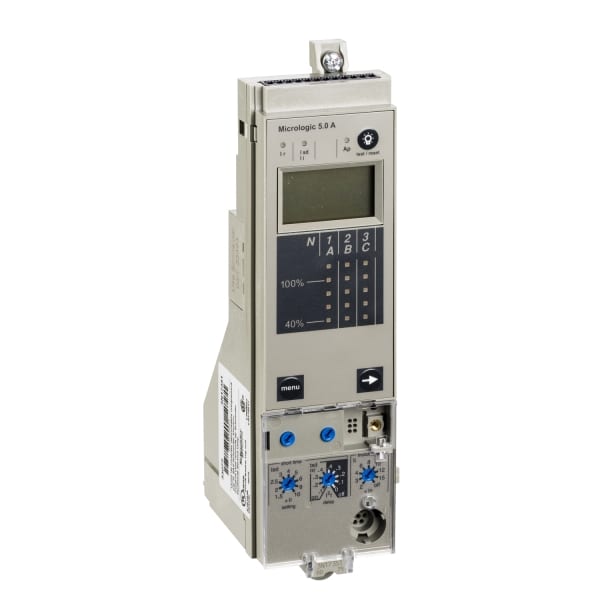

SCHNEIDER ELECTRIC - Elektron. Auslöser f. Leistungssch. Micrologic 5A, 4p/3p, 4d/3d+N/2/3d

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 48360
Bemessungsdauerstrom Iu - 6300 A
Überlastauslöser Stromeinstellung - 560 .. 6300 A
Kurzschlussauslöserfunktion - verzögert
Mit Erdschlussschutzfunktion - Nein

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3303430483601

Sonepar Artikelnummer

120250008

Hersteller Artikelnummer

48360

Hersteller Typ

48360

Hersteller Artikel Nr.:

48360

Bemessungsdauerstrom Iu:

6300 A

Überlastauslöser Stromeinstellung:

560 .. 6300 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Nein

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

6300 A

Stromeinstellung verzögerter Kurzschlussauslöser:

840 .. 63000 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

12600 .. 94500 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Breite:

53.6 mm

Höhe:

199.5 mm

Tiefe:

67.5 mm

Herkunftsland:

Zolltarifnummer:

85363090

Gewicht:

0.321 kg

Das Micrologic 5.0A (Amperemeter) ist ein elektronisches Auslösegerät, das bei Leistungsschaltern vom Typ Masterpact NW08 bis NW63 zum Einsatz kommt. Das Auslösegerät verfügt über einen selektiven Schutz und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen einstellbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. Micrologic 5.0A zeigt eine Überlast mit Alarm-LED an. Er kann die Auslöseursache über 3 weitere LEDs anzeigen. Das Micrologic 5.0A ist mit einem digitalen LCD-Bildschirm ausgestattet, auf dem die tatsächlichen Effektivwerte für die Stromstärke mit einer Genauigkeit von 1,5 % angezeigt werden. Dieses Auslösegerät kann mit dem Grundrahmen des Masterpact NW verknüpft werden.
