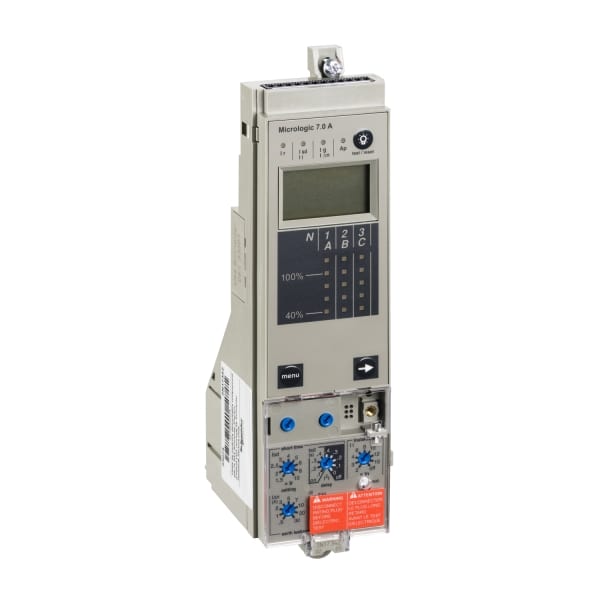

SCHNEIDER ELECTRIC - Elektronischer Auslöser für Leistungsschalter Micrologic 7.0A, 4P- 4d/3d+N/2/3d

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - 33514
Bemessungsdauerstrom Iu - 3200 A
Überlastauslöser Stromeinstellung - 252 .. 3200 A
Kurzschlussauslöserfunktion - verzögert
Mit Erdschlussschutzfunktion - Nein

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3303430335146

Sonepar Artikelnummer

120249191

Hersteller Artikelnummer

33514

Hersteller Typ

33514

Hersteller Artikel Nr.:

33514

Bemessungsdauerstrom Iu:

3200 A

Überlastauslöser Stromeinstellung:

252 .. 3200 A

Kurzschlussauslöserfunktion:

verzögert

Mit Erdschlussschutzfunktion:

Nein

Ausführung des Motorschutzes:

elektronischer Auslöser

Bemessungsschaltstrom:

3200 A

Stromeinstellung verzögerter Kurzschlussauslöser:

378 .. 32000 A

Stromeinstellung unverzögerter Kurzschlussauslöser:

6400 .. 48000 A

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

Versorgungsspannung DC:

24 V

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

690 V

Betriebsspannung AC 60 Hz:

690 V

Breite:

53.6 mm

Höhe:

199.5 mm

Tiefe:

67.5 mm

Herkunftsland:

Zolltarifnummer:

85363030

Gewicht:

0.276 kg

Micrologic 7.0A (Amperemeter) ist ein elektronischer Auslöser, der bei den Leistungsschaltern ComPact NS630b bis NS3200 eingesetzt wird. Dieses Steuergerät verfügt über einen Selektiv- und Erdschlussschutz und ist für den Schutz von Stromkreisen und Lasten ausgelegt. Er verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Es bietet auch einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Micrologic 7.0A bietet einen einstellbaren Restfehlerstromschutz. Micrologic 7.0A zeigt Überlastungen mit einer Alarm-LED an. Es kann die Auslöseursache durch 4 weitere LEDs anzeigen. Micrologic 7.0A ist mit einem digitalen LCD-Display ausgestattet, das die Effektivstromwerte mit einer Genauigkeit von 1,5 % anzeigt. Dieser Auslöser kann mit dem ComPact NS-Grundschalter verbunden werden.
