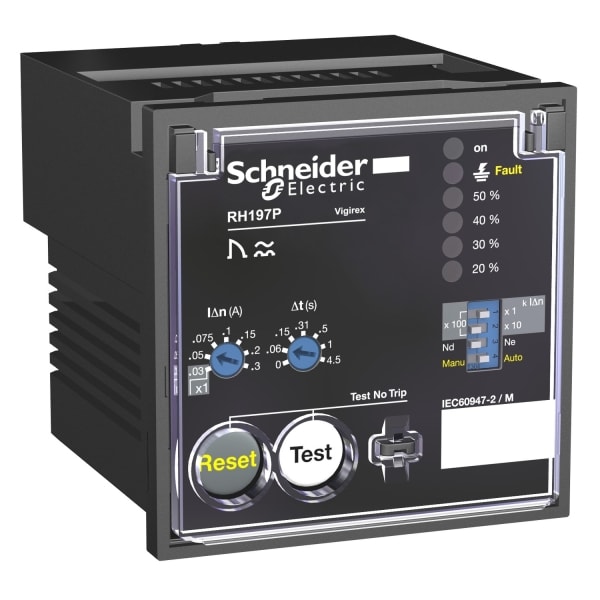

SCHNEIDER ELECTRIC - Erdschlussrelais RH197p, 0,03-30A, 0-4,5 s, 130 V

VigiPacT RH197P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 48VAC 50/60Hz, oder 24/130VDC. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist wählbar mit 19 Schwellenwerten von 30 mA bis 30 A. Die Zeitverzögerung ist wählbar mit 7 Einstellungen von sofort bis 4,5s. Der Alarm wird per Dip-Schalter auf 50% von IDn eingestellt. Ein Schalter ermöglicht die Auswahl zwischen lokalem manuellen Reset oder automatischem Reset nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
