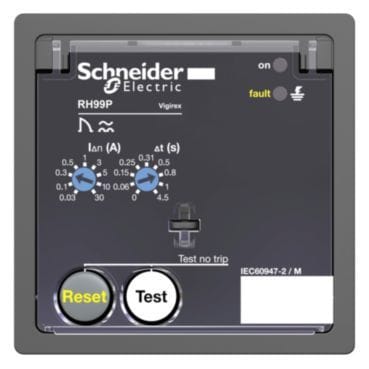

SCHNEIDER ELECTRIC - Erdschlussrelais RH99P mit autom. Rücksetzung - 0,03-30 A - 0-4,5 s - 240 V

VigiPacT RH99P ist ein Fehlerstrom-Überwachungsrelais für die Montage auf DIN-Schienen. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.
