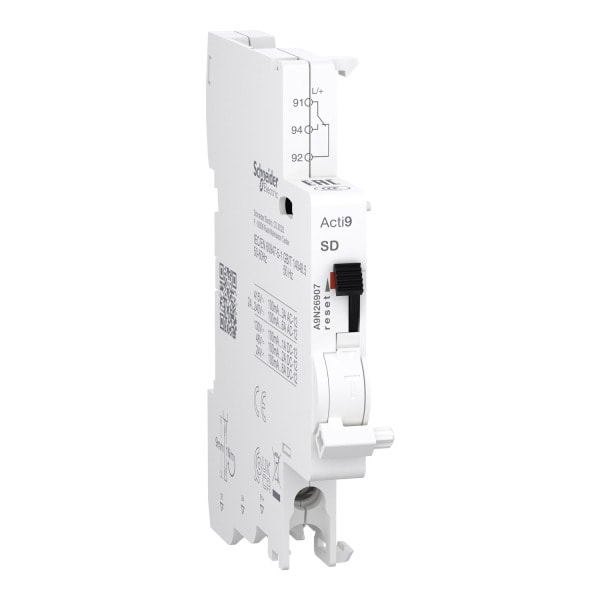

SCHNEIDER ELECTRIC - Fernmeldeschalter, Acti9, SD, 100mA - 6A, AC/DC, Anschluss unten

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung des Leitungsschutzschalters im Falle eines elektrischen Fehlers oder einer Auslösung. Betriebsstrom liegt bei 6A von 24VAC bis 240VAC, 3A von 277VAC und 415VAC bei einer Frequenz von 50Hz bis 60Hz. Betriebsstrom von 6A liegt bei 24VDC, 2A bei 48VDC, 1,5A bei 60VDC, 1A bei 110VDC und 130VDC. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben, Gebäude, kritischer Infrastruktur, im Gesundheitswesen, in der Industrie, in Datenzentren vorgesehen. Dieser OC-Kontakt ist mit den Acti9-Reihen wie C120, C60H-DC, SW60-DC, C60PV-DC kompatibel. Der SD wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Die mechanische Anzeige ist im Produkt für die lokale Signalisierung vorgesehen. Er verfügt über einen Schraubklemmanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel mit einem Kabelquerschnitt von 0,5mm² bis 2,5mm². Er verfügt über einen Schraubklemmenanschluss an der Unterseite. Der Anschluss ermöglicht flexible Kupferkabel (2 Kabel) mit einem Kabelquerschnitt von 1,5mm². Er hat einen Schraubklemmanschluss an der Unterseite. Der Anschluss ermöglicht das flexible Verlegen von Kupferkabeln mit Aderendhülse (2 Kabel) mit einem Kabelquerschnitt von 1,5 mm². Die Ui-Bemessungsisolationsspannung beträgt bis zu 500 V. Die Bemessungs-Stoßspannung Uimp beträgt 4 kV. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Die Breite im 9-mm-Raster beträgt 1. Die Abmessungen sind (B) 9 mm x (H) 85,3 mm x (T) 68 mm. Die Farbe des Produkts ist weiß. Das Produktgewicht beträgt 30 g. Der Verschmutzungsgrad ist 3. Der Grad der Tropentauglichkeit ist Behandlung 2. Die Abisolierlänge beträgt 9 mm. Das Anzugsdrehmoment für den Anschluss beträgt 1N.m (unten) für den Schraubendrehertyp PZ1. Der IP-Schutzgrad beträgt IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur reicht von -40°C bis +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1 und GB/T 14048.5. Es hat EAC- und CCC-Qualitätslabel und ist mit CE- und UKCA-Zertifikaten zertifiziert.
