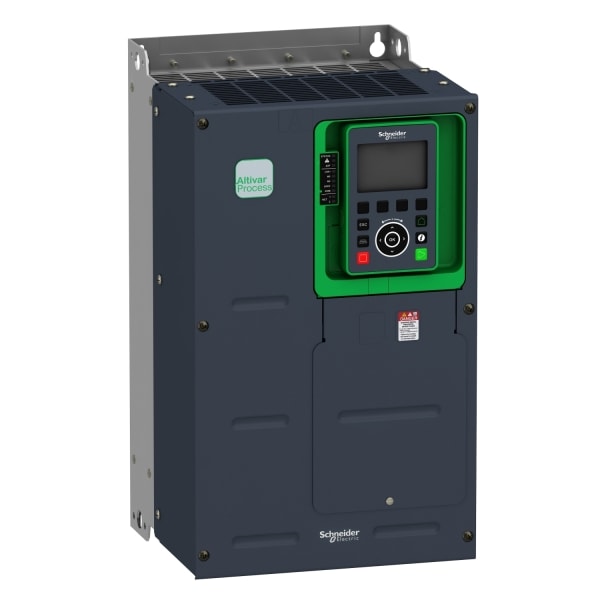

SCHNEIDER ELECTRIC - Frequenzumrichter - ATV630 - 15kW/20HP - 500V/690V - IP00

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - ATV630D15Y6
Netzspannung - 500 .. 690 V
Eingangsphasenzahl - 3
Max. Ausgangsfrequenz - 500 Hz
Nennausgangsstrom I2N - 18 A

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481325150

Sonepar Artikelnummer

120576857

Hersteller Artikelnummer

ATV630D15Y6

Hersteller Typ

ATV630D15Y6

Hersteller Artikel Nr.:

ATV630D15Y6

Netzspannung:

500 .. 690 V

Eingangsphasenzahl:

Max. Ausgangsfrequenz:

500 Hz

Nennausgangsstrom I2N:

18 A

Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:

15 kW

Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:

15 kW

Schutzart (IP):

IP21

Netzfrequenz:

50/60 Hz

Ausgangsphasenzahl:

Max. Ausgangsspannung:

690 V

Relative symmetrische Netzfrequenztoleranz:

5 %

Relative symmetrische Netzspannungstoleranz:

10 %

Anzahl der analogen Ausgänge:

Anzahl der analogen Eingänge:

Anzahl der digitalen Ausgänge:

Anzahl der digitalen Eingänge:

Mit Bedienelement:

Nein

Einsatz im Industriebereich zulässig:

Nein

Einsatz im Wohn- und Gewerbebereich zulässig:

Nein

Unterstützt Protokoll für TCP/IP:

Unterstützt Protokoll für PROFIBUS:

Unterstützt Protokoll für CAN:

Unterstützt Protokoll für INTERBUS:

Nein

Unterstützt Protokoll für ASI:

Nein

Unterstützt Protokoll für KNX:

Nein

Unterstützt Protokoll für MODBUS:

Unterstützt Protokoll für Data-Highway:

Nein

Unterstützt Protokoll für DeviceNet:

Unterstützt Protokoll für SUCONET:

Nein

Unterstützt Protokoll für LON:

Nein

Unterstützt Protokoll für PROFINET IO:

Nein

Unterstützt Protokoll für PROFINET CBA:

Nein

Unterstützt Protokoll für SERCOS:

Nein

Unterstützt Protokoll für Foundation Fieldbus:

Nein

Unterstützt Protokoll für EtherNet/IP:

Unterstützt Protokoll für AS-Interface Safety at Work:

Nein

Unterstützt Protokoll für DeviceNet Safety:

Nein

Unterstützt Protokoll für INTERBUS-Safety:

Nein

Unterstützt Protokoll für PROFIsafe:

Nein

Unterstützt Protokoll für SafetyBUS p:

Nein

Unterstützt Protokoll für BACnet:

Nein

Unterstützt Protokoll für sonstige Bussysteme:

Nein

Anzahl der HW-Schnittstellen Industrial Ethernet:

Anzahl der Schnittstellen PROFINET:

Anzahl der HW-Schnittstellen seriell RS-232:

Anzahl der HW-Schnittstellen seriell RS-422:

Anzahl der HW-Schnittstellen seriell RS-485:

Anzahl der HW-Schnittstellen seriell TTY:

Anzahl der HW-Schnittstellen USB:

Anzahl der HW-Schnittstellen parallel:

Anzahl der HW-Schnittstellen sonstige:

Mit optischer Schnittstelle:

Nein

Mit PC-Anschluss:

Nein

Bremschopper integriert:

Nein

4-Quadrantenbetrieb möglich:

Nein

Art des Umrichters:

U-Umrichter

Höhe:

420 mm

Breite:

246 mm

Tiefe:

242 mm

Herkunftsland:

Zolltarifnummer:

85044095

Gewicht:

30.000 kg

Dieser Altivar Process ATV600 Frequenzumrichter kann 3-phasige Synchron- und Asynchronmotoren antreiben. Er verfügt standardmäßig über 3 eingebaute RJ45-Kommunikationsanschlüsse, 1 Ethernet-Anschluss, 2 serielle Anschlüsse. Er funktioniert bei einer Nennversorgungsspannung von 500V bis 690V AC. Durch den innovativen ''Stop and Go''-Betrieb spart dieser Antrieb im Standby-Betrieb bis zu 30 % Energie ohne zusätzliche Kosten. Er eignet sich für Motoren mit einer Leistung von bis zu 15kW / 20PS für Anwendungen, die eine leichte Überlast erfordern (bis zu 120%). Er eignet sich für Motoren mit einer Leistung von bis zu 11 kW / 15 PS für Anwendungen, die eine erhebliche Überlast (bis zu 150 %) erfordern. Er wiegt 22 kg und hat die folgenden Abmessungen: 246 mm breit, 420 mm hoch, 242 mm tief. Dieser Antrieb ist auf die Verarbeitung von Flüssigkeiten und Energieeinsparungen ausgerichtet. Er bietet umfassende Flexibilität in den Bereichen Wasser und Abwasser, Bergbau, Mineralien und Metalle, Öl und Gas sowie Lebensmittel und Getränke. Zubehör (Lüfterkit, Grafikterminal) und Optionen (E/A-Erweiterungsmodule, Kommunikationsmodule, EMV-Eingangsfilter) sind je nach Umrichterleistung mit Altivar Process ATV600 Umrichtern erhältlich. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand vorgesehen. Dieses neue Antriebskonzept erfüllt die wichtigsten Anforderungen von Prozess- und Versorgungsunternehmen in Bezug auf die Anlageneffizienz und die Gesamtbetriebskosten. Da es das Energiemanagement, das Anlagenmanagement und auch die Gesamtleistung des Prozesses unterstützt.
