Messwandler

Schalt- und Steuerungstechnik

Überwachungsgeräte

Messgeräte/Zähler

Stromwandler

Isolations-/Erdschlussüberwachungsgeräte

Differenzstrom-Überwachungsgeräte

Kombimessgerät

Produktbild

Produktdatenblatt

Deeplink Produktseite

Reach-Erklärung

Maßzeichnung

Montageanleitung

Produktbild Vorderseite

Verkaufsprospekt

RoHS-Erklärung

DOC CE-Erklärung (Declaration of conformity CE)

EPD-Erklärung (Environmental Product Declaration)

VigiPacT RH10M ist ein auf einer DIN-Schiene montiertes Differenzstromschutzrelais. Es schützt vor direktem oder indirektem Kontakt von Personen, Brandgefahren und Motoren. Er misst den Differenzstrom in einer elektrischen Anlage über den zugehörigen Ringwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Restbetriebsstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240 VAC 50/60 Hz. Es handelt sich um eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit (IDn) ist auf 30 mA festgelegt. Die Zeitverzögerung (Dt) ist unverzögert. Nach einer Fehlerbehebung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilsystems beträgt bis zu 1000 VAC 50/60/400 Hz. Es wird auf einer DIN-Schiene in einer Schaltanlage installiert und die Schutzart ist IP40. Es muss mit einem kompatiblen Ringkernwandler oder Summenwandler Typ A von Schneider Electric kombiniert werden.

Hersteller Artikel Nr.

Ausführung des elektrischen Anschlusses

Mit abnehmbaren Klemmen

Funktion

Spannungsart der Versorgungsspannung

Versorgungsspannung AC 50 Hz

Ansprechwert Stromstärke 1

Externe Stromversorgung erforderlich

Versorgungsspannung AC 60 Hz

Spannungsmessbereich

Bemessungsbetriebsfrequenz

Strommessbereich

Min. einstellbare Ansprechverzögerungszeit

Max. zulässige Ansprechverzögerungszeit

Anzeige des Differenzstroms

Fehlerspeicherung möglich

Anzahl der Kontakte als Öffner

Anzahl der Kontakte als Schließer

Anzahl der Kontakte als Wechsler

Spannungsart der Betriebsspannung

Betriebsspannung AC 50 Hz

Betriebsspannung AC 60 Hz

Bemessungsschaltstrom

Breite

Höhe

Tiefe

Herkunftsland

Zolltarifnummer

Gewicht

Erdschlussrelais RH10M, 30mA, 240V

Erdschlussrelais RH10M, 300mA, 240V

VigiPacT RH21M ist ein Fehlerstromschutzrelais für die DIN-Schienenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 2 Schwellenwerten wählbar: 30 mA und 300 mA. Die Zeitverzögerung ist unverzögert 0,06s. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Ansprechwert Stromstärke 2

Erdschlussrelais RH21M - 300 mA - 0,06 s - 240 V

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 12/24VAC 50/60Hz, oder 12/48VDC. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Versorgungsspannung DC

Betriebsspannung DC

Erdschlussrelais RH99M mit manueller Rücksetzung, 0,03-30A, 0-4,5 s, 24V

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99M mit manueller Rücksetzung,0,03-30A, 0-4,5 s, 240V

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 380/415VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99M mit manueller Rücksetzung,0,03-30A, 0-4,5 s, 415V

VigiPacT RH99M ist ein Fehlerstrom-Überwachungsrelais für die DIN-Schienenmontage. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsspannung beträgt 12/24VAC 50/60Hz, oder 12/48VDC. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99M mit autom. Rücksetzung, 0,03-30A, 0-4,5 s, 24 V

VigiPacT RH99M ist ein Fehlerstrom-Überwachungsrelais für die DIN-Schienenmontage. Es überwacht den Abfall der elektrischen Isolierung aufgrund der Alterung von Kabeln oder Verlängerungen in der Anlage. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Bei Überschreiten der Fehlerstrom-Betriebsschwelle wird vom Relais ein Steuersignal ausgegeben. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Es gibt eine automatische Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99M mit autom. Rücksetzung, 0,03-30A, 0-4,5 s, 240V

VigiPacT RH99P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 12/24VAC 50/60Hz, oder 12/48VDC. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99p mit manueller Rücksetzung, 0,03-30A, 0-4,5 s, 24V

VigiPacT RH99P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99p mit manueller Rücksetzung, 0,03-30A,0-4,5 s, 240V

VigiPacT RH197P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 48VAC 50/60Hz, oder 24/130VDC. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist wählbar mit 19 Schwellenwerten von 30 mA bis 30 A. Die Zeitverzögerung ist wählbar mit 7 Einstellungen von sofort bis 4,5s. Der Alarm wird per Dip-Schalter auf 50% von IDn eingestellt. Ein Schalter ermöglicht die Auswahl zwischen lokalem manuellen Reset oder automatischem Reset nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH197p, 0,03-30A, 0-4,5 s, 130 V

VigiPacT RH197P ist ein Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist wählbar mit 19 Schwellenwerten von 30 mA bis 30 A. Die Zeitverzögerung ist wählbar mit 7 Einstellungen von sofort bis 4,5s. Der Alarm wird per Dip-Schalter auf 50% von IDn eingestellt. Ein Schalter ermöglicht die Auswahl zwischen lokalem manuellen Reset oder automatischem Reset nach einer Fehlerbehebung. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH197p, 0,03-30A, 0-4,5 s, 240V

Gebrauchsanleitung

Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Es ermöglicht die Überwachung der eingespeisten Komponente von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis zu 250A für VigiPacT-Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 120 Millimeter und das Gewicht 1,5 kg. Die Kabel müssen innerhalb des Toroids zentriert sein und der Durchmesser aller dieser Kabel sollte 60 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 240mm² für einen Kupferleiter.

Ausführung

Primärer Bemessungsstrom

Sekundärer Bemessungsstrom

Genauigkeitsklasse

Öffnungsdurchmesser

Geeicht

Mit Berührungsschutz

Schnappbefestigung

Mit Kupferschiene

Sekundärer Anschluss

Anzahl der Primäreingänge

schneider-electric-geteilter-ringkern-oa-typ-vigipact-vigilohm-toa120-innendurchmesser-120-mm-nennstrom-250-a

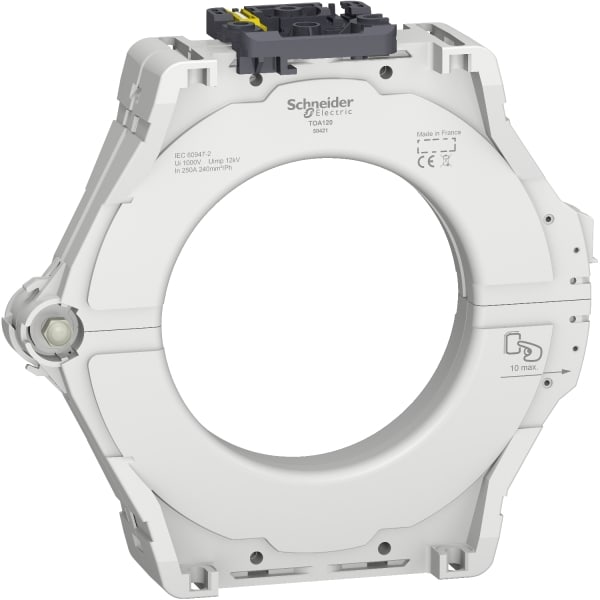

Geteilter Ringkern OA-Typ, VigiPacT, Vigilohm, TOA120, Innendurchmesser 120 mm, Nennstrom 250 A

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 110/130VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein.

Erdschlussrelais RH99M mit manueller Rücksetzung,0,03-30A, 0-4,5 s, 130V

360° Ansicht

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Diese Isolationsfehlersuche ist nur möglich, wenn sie mit der IM400-Serie, XM300 oder XM200 verbunden ist. Dieses Gerät ist für die Überwachung von 12 AC-, DC- und ACDC-Abgängen bis zur Ringkernspannung von 1000 V bestimmt. Die Konfiguration wird von der Vorderseite des Geräts aus über den HMI-Bildschirm eingestellt. Die Einstellungen beziehen sich auf die Alarmschwellen. Es zeigt an, welcher Abgang einen Isolationsfehler hat. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand unter den eingestellten Schwellenwert, wird über das IFL-Ausgangsrelais und die HMI ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%.

Netzableitkapazität

Anzeige des Isolationswertes

VIGILOHM 12-kanaliges Fehlerortungsgerät - 100-440VAC/DC

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Diese Isolationsfehlersuche ist nur möglich, wenn sie mit der IM400-Serie, XM300 oder XM200 verbunden ist. Dieses Gerät ist für die Überwachung von 12 AC-, DC- und ACDC-Abgängen bis zur Ringkernspannung von 1000 V bestimmt. Die Konfiguration wird von der Vorderseite des Geräts, über den HMI-Bildschirm oder über die Kommunikationsschnittstelle eingestellt. Die Einstellungen beziehen sich auf die Alarmschwellen. Es zeigt an, welcher Abgang einen Isolationsfehler hat. Autotest startet automatisch alle 5 Stunden und bei Bedarf. Fällt der Isolationswiderstand unter den eingestellten Schwellenwert, wird über das IFL-Ausgangsrelais und die HMI ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Das Gerät kann von einer 110VAC bis 440VAC Quelle oder einer 110VDC bis 440VDC Quelle versorgt werden, alle mit einer Toleranz von plus oder minus 15%.

VIGILOHM 12-kanaliges Fehlerortungsgerät mit Modbus - 100-440VAC/DC

VigiPacT RHUs ist ein Fehlerstromschutzrelais für den Fronttafeleinbau. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Er kann einen Alarm und einen Voralarm auslösen. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit liegt zwischen 30 mA und 30 A. Die Zeitverzögerung ist einstellbar von 0 bis 4,5s. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein. Es erfüllt die Normen IEC 60755, IEC 60947-2 Anhang M und IEC 60947-5-1.

Vigirex rhus 220/240V AC 50/60hz

VigiPacT RHU ist ein kommunizierendes Fehlerstromschutzrelais für die Frontplattenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Er kann einen Alarm und einen Voralarm auslösen. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Es ist eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit liegt zwischen 30 mA und 30 A. Die Zeitverzögerung ist einstellbar von 0 bis 4,5s. Er wird auf einer Schalttafel an der Vorderseite installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden sein. Es erfüllt die Normen IEC 60755, IEC 60947-2 Anhang M und IEC 60947-5-1. RUH ist in die Smart-Panel-Architektur mit der Modbus-Kommunikation integriert.

Vigirex rhu Differenzstromrel.220-240V AC

Überwachungsrelais Vigirex RMH  30 mA-30 A  220-240 V AC.

Überwachungsrelais Vigirex RMH – 30 mA..30 A – 220..240 V AC

Sicherheitsdatenblatt

Das PowerLogic PM5660 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD Anzeige. Das Messgerät bietet eine Genauigkeit der Klasse 0,2s gemäß der Norm IEC 62053-22 und 128 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und bis zur 63. Oberschwingung. Mit 4 Quadranten Energiemessung. 1,1 MegaBytes Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Dieses Messgerät verfügt auch über eine direkte Überwachung des Neutralleiters und eine Differenzstromüberwachung mit Fehlerstromberechnung. Das Gerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 480 VAC und 125 bis 250 VDC. Der Bemessungsstrom dieses Messgerätes beträgt 1 A oder 5 A und unterstützt Konfigurationen mit einer Phase und Neutralleiter, drei Phasen oder drei Phasen und Neutralleiter. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Nullleiter beträgt 20 bis 400 VAC bei 45 bis 65 Hz. Kommunikationsprotokolle sind Modbus RTU und ASCII 2 Drähte mit Schnittstelle RS485 sowie Modbus TCP/IP, Ethernet/IP und BACnet/IP basierend auf 10/100 Mbit/s, Daisy Chain Ethernet mit RJ45 Anschlussunterstützung. Die integrierten Kommunikationsfunktionen ermöglichen die Unterstützung des DNP 3.0 Protokolls, den Zugriff auf einen integrierten Webserver und ein serielles zu Ethernet Gateway. Das Messgerät verfügt auch über 2 digitale Eingänge mit Impuls Unterstützung, 2 RCM Eingänge und 2 digitale Ausgänge. Es gibt 52 konfigurierbare Alarme und es werden 8 Tarife unterstützt. Die Produktabmessungen sind wie folgt: Breite 96 Millimeter, Tiefe 77 Millimeter, Höhe 96 Millimeter und Produktgewicht 450 g.

SCHNEIDER ELECTRIC - Geteilter Ringkern OA-Typ, VigiPacT, Vigilohm, TOA120, Innendurchmesser 120 mm, Nennstrom 250 A

Wesentliche Daten

Verpackung und Lieferbedingungen

SCHNEIDER ELECTRIC - Geteilter Ringkern OA-Typ, VigiPacT, Vigilohm, TOA120, Innendurchmesser 120 mm, Nennstrom 250 A

Wesentliche Daten

Verpackung und Lieferbedingungen

Artikelkennungen

Technische Daten

Beschreibung

Daten & Medien
