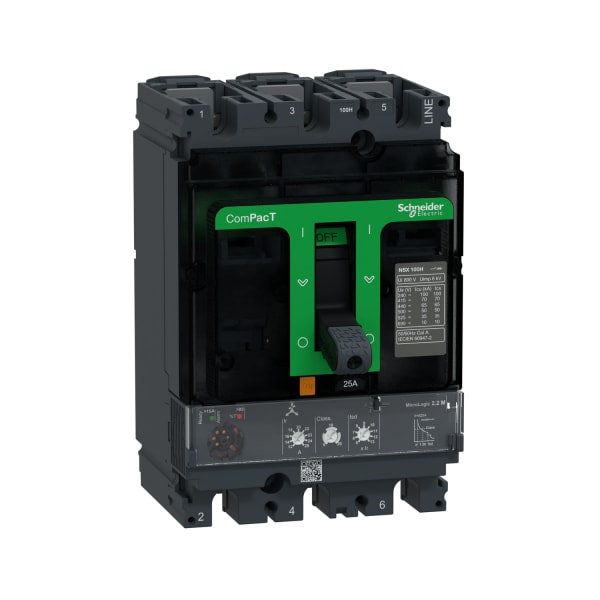

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX100H, MicroL 2.2M 3P3D 25A, 70kA/415VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C10H32M025
Überlastauslöser Stromeinstellung - 12 .. 25 A
Einstellbereich des unverzögerten Kurzschlussauslösers - 425 A
Auslösetechnik - elektronisch
Bemessungsbetriebsspannung - 690 V

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606481999153

Sonepar Artikelnummer

120955754

Hersteller Artikelnummer

C10H32M025

Hersteller Typ

C10H32M025

Hersteller Artikel Nr.:

C10H32M025

Überlastauslöser Stromeinstellung:

12 .. 25 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

425 A

Auslösetechnik:

elektronisch

Bemessungsbetriebsspannung:

690 V

Anschlussart Hauptstromkreis:

Schraubanschluss

Mit integriertem Hilfsschalter:

Nein

Polzahl:

Mit thermischem Überlastschutz:

Phasenausfallempfindlich:

Bemessungsdauerstrom Iu:

25 A

Verlustleistung:

3.9 W

Ausführung des Betätigungselements:

sonstige

Gerätebauart:

Einbaugerät Festeinbautechnik

Mit integriertem Unterspannungsauslöser:

Nein

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:

70 kA

Schutzart (IP):

IP40

Höhe:

161 mm

Breite:

105 mm

Tiefe:

86 mm

Herkunftsland:

Zolltarifnummer:

85362010

Gewicht:

1.730 kg

Bei diesem ComPacT NSX100H handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 70 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 M mit einer Nennleistung von 25 A. Das Auslösegerät MicroLogic 2.2 M bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100H ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
