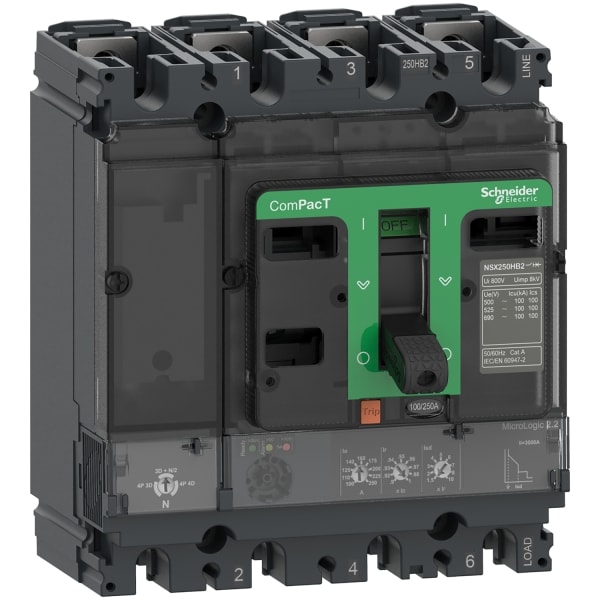

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX250HB1, MicroL 2.2 4P4D 250A, 75kA/690VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C25V42D250
Bemessungsdauerstrom Iu - 250 A
Bemessungsspannung - 690 V
Überlastauslöser Stromeinstellung - 100 .. 250 A
Gerätebauart - Einbaugerät Festeinbautechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482001855

Sonepar Artikelnummer

120956004

Hersteller Artikelnummer

C25V42D250

Hersteller Typ

C25V42D250

Hersteller Artikel Nr.:

C25V42D250

Bemessungsdauerstrom Iu:

250 A

Bemessungsspannung:

690 V

Überlastauslöser Stromeinstellung:

100 .. 250 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

150 .. 2500 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

3000 A

Verlustleistung:

70.4 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

2.731 kg

Bei diesem ComPacT NSX250HB1 handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 85 kA eff. bei 500 VAC 50/60 Hz und 75 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 mit einer Nennleistung von 250 A. Das Auslösegerät MicroLogic 2.2 bietet anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (140 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250HB1 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
