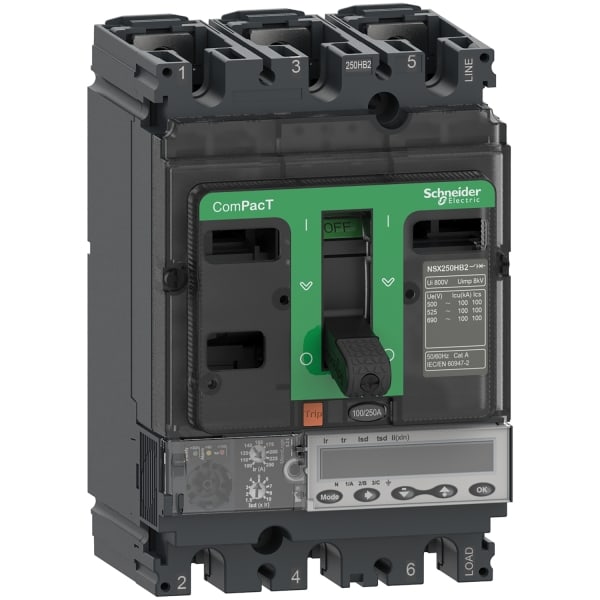

SCHNEIDER ELECTRIC - Kompaktleistungsschalter ComPacT NSX250HB2, MicroL 5.2 E 3P3D 160A, 100kA/690VAC

Für Preisinformation und Bestellung bitte anmelden

Wesentliche Daten

Hersteller Artikel Nr. - C25W35E160
Bemessungsdauerstrom Iu - 160 A
Bemessungsspannung - 690 V
Überlastauslöser Stromeinstellung - 63 .. 160 A
Gerätebauart - Einbaugerät Festeinbautechnik

Verpackung und Lieferbedingungen

1 Stück
Produkt vom Umtausch ausgeschlossen

EAN

3606482002272

Sonepar Artikelnummer

120956046

Hersteller Artikelnummer

C25W35E160

Hersteller Typ

C25W35E160

Hersteller Artikel Nr.:

C25W35E160

Bemessungsdauerstrom Iu:

160 A

Bemessungsspannung:

690 V

Überlastauslöser Stromeinstellung:

63 .. 160 A

Gerätebauart:

Einbaugerät Festeinbautechnik

Anschlussart Hauptstromkreis:

Schraubanschluss

Polzahl:

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

94.5 .. 1600 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

240 .. 2400 A

Verlustleistung:

52.8 W

Integrierter Erdschlussschutz:

Nein

Geeignet für Hutschienenmontage:

Nein

Hutschienenmontage optional:

Anzahl der Hilfskontakte als Öffner:

Anzahl der Hilfskontakte als Schließer:

Anzahl der Hilfskontakte als Wechsler:

Mit Ausgelöstmelder:

Mit integriertem Unterspannungsauslöser:

Nein

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

Motorantrieb integriert:

Nein

Motorantrieb optional:

Schutzart (IP):

IP40

Herkunftsland:

Zolltarifnummer:

85362090

Gewicht:

2.065 kg

Bei diesem ComPacT NSX250HB2 handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 100 kA eff. bei 500 VAC 50/60 Hz und 100 kA eff. bei 690 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 5.2 E mit einer Nennleistung von 160 A. Das Auslösegerät MicroLogic 5.2 E bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 5.2 E verfügt über ein integriertes Display zur Feineinstellung und Anzeige des Energiezählers. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX250HB2 ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
